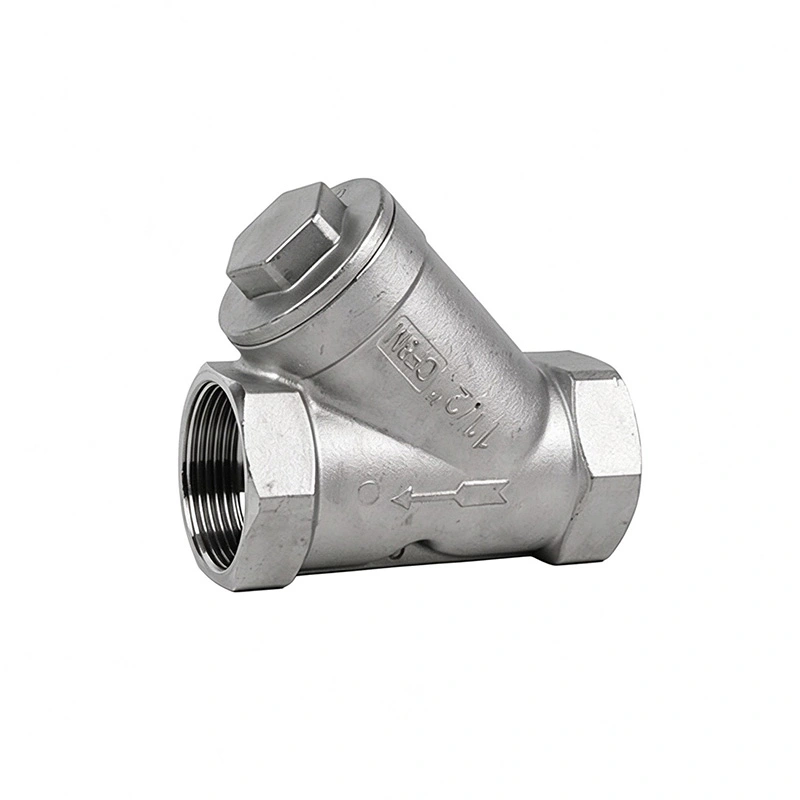

Profesjonalny producent filtrów Y do trwałych przemysłowych systemów filtracji

Szanghaj Y Sitkasą przeznaczone do usuwania cząstek stałych i zanieczyszczeń z mediów rurociągowych, zanim dotrą do pomp, zaworów regulacyjnych, liczników, wymienników ciepła i innego wyposażenia znajdującego się dalej na odpływie. Korpus w kształcie litery Y zapewnia kompaktowy układ filtracyjny ze zdejmowanym ekranem, dzięki czemu filtry te nadają się do systemów rurociągów, w których wymagana jest ochrona sprzętu i wygodna konserwacja ekranu.

Filtry typu Y można stosować do wody, oleju, gazu, pary i innych kompatybilnych mediów przemysłowych, w zależności od wybranego korpusu, ekranu i materiałów uszczelniających. Dostępne konfiguracje można określić w zależności od rozmiaru rurociągu, ciśnienia znamionowego, kierunku przepływu, wymagań dotyczących filtracji, standardu połączenia i warunków instalacji.

W jaki sposób filtr siatkowy Y chroni sprzęt znajdujący się dalej

Sito filtrujące przechwytuje cząstki stałe przenoszone przez medium rurociągu, umożliwiając jednocześnie przepływ płynu przez główny kanał przepływowy. Pomaga to zmniejszyć ryzyko przedostania się zanieczyszczeń do wrażliwych podzespołów dalszych i może zapewnić bardziej stabilną pracę pomp, zaworów regulacyjnych, liczników, wymienników ciepła i podobnego sprzętu.

W przeciwieństwie do filtrów przeznaczonych do dokładnej lub specjalistycznej separacji, filtr siatkowy rurociągu jest zwykle używany do mechanicznego usuwania większych cząstek stałych i zanieczyszczeń powstających po instalacji. Odpowiedni otwór ekranu należy dobrać w zależności od wymaganego stopnia ochrony i dopuszczalnego spadku ciśnienia w instalacji.

Korpus typu Y i zdejmowany ekran

Charakterystyczny korpus w kształcie litery Y mieści sito filtracyjne pod kątem do głównej ścieżki przepływu. Taka konfiguracja zapewnia kompaktowe rozmieszczenie wielu przemysłowych systemów rurociągów, umożliwiając jednocześnie zdjęcie ekranu w celu kontroli i czyszczenia.

W zależności od projektu można również zastosować przyłącze spustowe lub odmulające, ułatwiające usuwanie nagromadzonych zanieczyszczeń bez konieczności całkowitego demontażu rurociągu. Rzeczywistą konfigurację należy potwierdzić w zależności od modelu zaworu lub filtra, układu instalacji i wymagań projektu.

Wybór siatki i perforacji ekranu

Otwór sita jest jednym z najważniejszych parametrów przy wyborze sitka typu Y. Mniejszy otwór może zapewnić lepsze zatrzymanie drobniejszych cząstek, ale może również zwiększyć spadek ciśnienia i wymagać częstszego czyszczenia, jeśli rurociąg zawiera dużą ilość zanieczyszczeń.

Przy wyborze należy wziąć pod uwagę wielkość cząstek, które należy usunąć, średnią lepkość, natężenie przepływu, dopuszczalną stratę ciśnienia i czułość dodatkowego wyposażenia. Shangtai może sprawdzić te parametry, potwierdzając odpowiednią konfigurację ekranu.

Spadek ciśnienia i wydajność przepływu

Każdy filtr siatkowy powoduje pewną utratę ciśnienia, ponieważ medium przechodzi przez sito. Spadek ciśnienia może wzrosnąć w miarę gromadzenia się cząstek na elemencie filtrującym. Z tego powodu przy wyborze filtra siatkowego Y należy wziąć pod uwagę wymagane natężenie przepływu, rozmiar rury, powierzchnię ekranu, otwór ekranu i dopuszczalną różnicę ciśnień.

Regularne czyszczenie jest ważne, gdy rurociąg przenosi znaczną ilość zanieczyszczeń. W odpowiednich systemach można zastosować manometry lub wskaźniki różnicy ciśnień, aby pomóc określić, kiedy ekran wymaga kontroli lub czyszczenia.

Orientacja instalacji i kierunek przepływu

Prawidłowa instalacja jest ważna dla skutecznego zbierania cząstek i wygodnej konserwacji. Strzałka przepływu na korpusie filtra powinna odpowiadać rzeczywistemu kierunkowi przepływu w rurociągu. Komorę przesiewającą należy także ustawić odpowiednio do konkretnego modelu i medium, tak aby zebrane zanieczyszczenia mogły pozostać w wyznaczonej komorze.

Wiele konstrukcji typu Y można instalować w rurociągach poziomych, natomiast niektóre konfiguracje można również stosować w rurociągach pionowych, jeśli kierunek przepływu i orientacja sita są odpowiednie. Wymagania instalacyjne należy potwierdzić przed zamontowaniem filtra w systemie.

W przypadku pary lub innych specjalnych usług orientacja instalacji może wymagać dodatkowego rozważenia w celu zarządzania kondensatem, drenażem i dostępem konserwacyjnym. Zawsze postępuj zgodnie z obowiązującą dokumentacją produktu i wymaganiami projektowymi dotyczącymi rurociągów.

Materiały korpusu i ekranu

Wybór materiału powinien opierać się na medium rurociągu, ciśnieniu, temperaturze i warunkach korozyjnych. Typowe materiały korpusów obejmują stal węglową, stal nierdzewną, żeliwo, żeliwo sferoidalne i stal stopową. Na ekran można wybrać stal nierdzewną i inne materiały odporne na korozję, w zależności od środowiska pracy.

W przypadku mediów korozyjnych lub o wyższej temperaturze należy sprawdzić kompatybilność materiałów korpusu i ekranu wewnętrznego. Materiały uszczelniające należy także dobierać w zależności od temperatury pracy i medium.

Połączenia końcowe rurociągów przemysłowych

Filtry siatkowe typu Y Shangtai można skonfigurować z różnymi opcjami przyłączy końcowych, w zależności od projektu rurociągu i obowiązujących norm. Typowe konfiguracje obejmują połączenia kołnierzowe, gwintowane, spawane doczołowo i spawane kielichowo.

Wybierając połączenie, należy wziąć pod uwagę standard rurociągu, rozmiar nominalny, ciśnienie znamionowe, metodę instalacji, dostępną przestrzeń i wymagania konserwacyjne. Dopasowanie przyłącza filtra siatkowego do istniejącego systemu rurociągów pomaga uprościć instalację i przyszłą wymianę.

Aplikacje produktów

Filtry siatkowe Y są powszechnie instalowane przed urządzeniami, na które mogą wpływać cząstki stałe lub zanieczyszczenia instalacyjne. Typowe zastosowania obejmują:

• Systemy rurociągów naftowych i gazowych
• Przetwórstwo petrochemiczne i chemiczne
• Systemy uzdatniania i zaopatrzenia w wodę
• Wytwarzanie energii i rurociągi użyteczności publicznej
• Systemy HVAC i wody lodowej
• Rurociągi morskie i okrętowe
• Rurociągi procesowe przemysłowe
• Zabezpieczenie pompy i zaworu sterującego
• Zabezpieczenie wymiennika ciepła i licznika

Odpowiednia konfiguracja filtra zależy od medium, warunków pracy, wymagań filtracyjnych i obowiązującego standardu rurociągów. W przypadku płynów specjalnych lub trudnych warunków pracy przed dokonaniem wyboru należy sprawdzić parametry techniczne.

Produkcja, kontrola i kontrola jakości

Szanghaj kontroluje kluczowe wymagania dotyczące produkcji i kontroli zgodnie z obowiązującą specyfikacją produktu. Wybór materiału, wymiary korpusu, konfiguracja ekranu, wymiary połączeń, elementy uszczelniające i wymagania związane z ciśnieniem można sprawdzić podczas produkcji i kontroli jakości.

Szanghaj działa w oparciu o system zarządzania jakością ISO 9001 i dostarcza produkty z odpowiednim wsparciem w zakresie certyfikacji CE i EAC. Jeśli wymaga tego projekt, można sprawdzić odpowiednie standardy i wymagania kontrolne, takie jak API 6D i API 598, zgodnie z konkretnym produktem i dokumentacją zamówienia.

Jak wybrać odpowiedni filtr siatkowy typu Y

Przed złożeniem zapytania o wycenę przygotuj następujące informacje:

• Nominalny rozmiar rury lub filtra siatkowego
• Ocena ciśnienia
• Środek roboczy
• Temperatura robocza
• Wymagany rozmiar oczek sita lub perforacji
• Materiał korpusu i ekranu
• Zakończ typ połączenia
• Orientacja instalacji rurociągu
• Wymagane natężenie przepływu
• Ilość i wymagania projektowe
• Rysunki, specyfikacje lub dokumenty techniczne, jeśli są dostępne

Jeśli filtr siatkowy ma chronić konkretną pompę, zawór regulacyjny, licznik lub wymiennik ciepła, podanie informacji o sprzęcie i wymaganym poziomie filtracji może pomóc w określeniu odpowiedniej konfiguracji.

Często zadawane pytania

Wyślij zapytanieLubSkontaktuj się z firmą Shangtai Valvew celu uzyskania pomocy w wyborze filtra siatkowego typu Y, specyfikacji technicznych, wymagań projektowych i wyceny.
