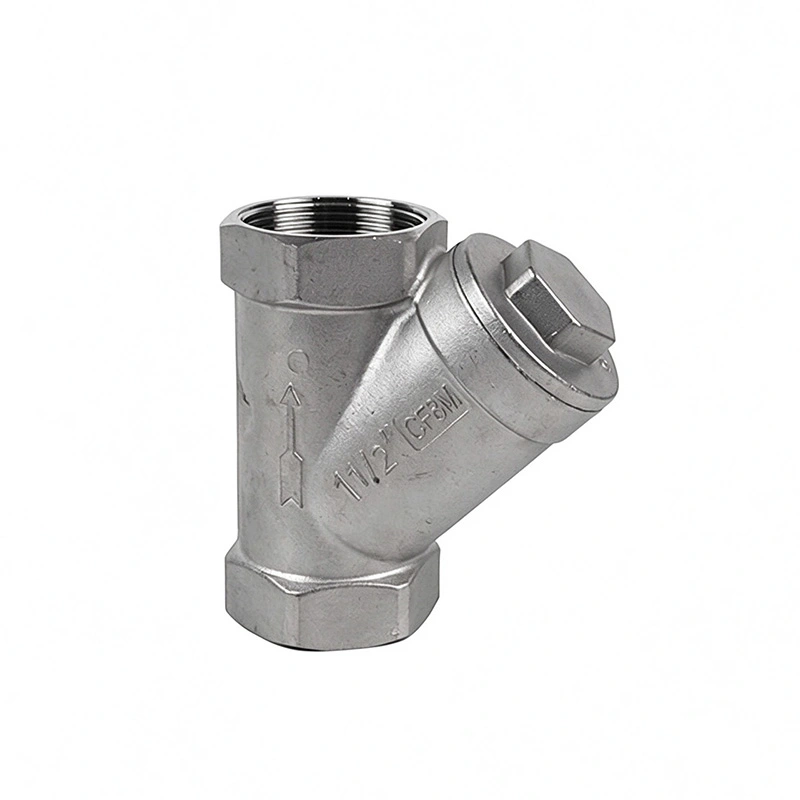

Sitko Y ze stali nierdzewnej

Sitko Y ze stali nierdzewnej służy do usuwania zawieszonych ciał stałych, rdzy, kamienia i innych niepożądanych cząstek z przewodu cieczy, zanim dotrą one do dalszych urządzeń. Jest powszechnie instalowany przed pompami, zaworami regulacyjnymi, licznikami, wymiennikami ciepła i innymi elementami, na które mogą mieć wpływ zanieczyszczenia stałe.

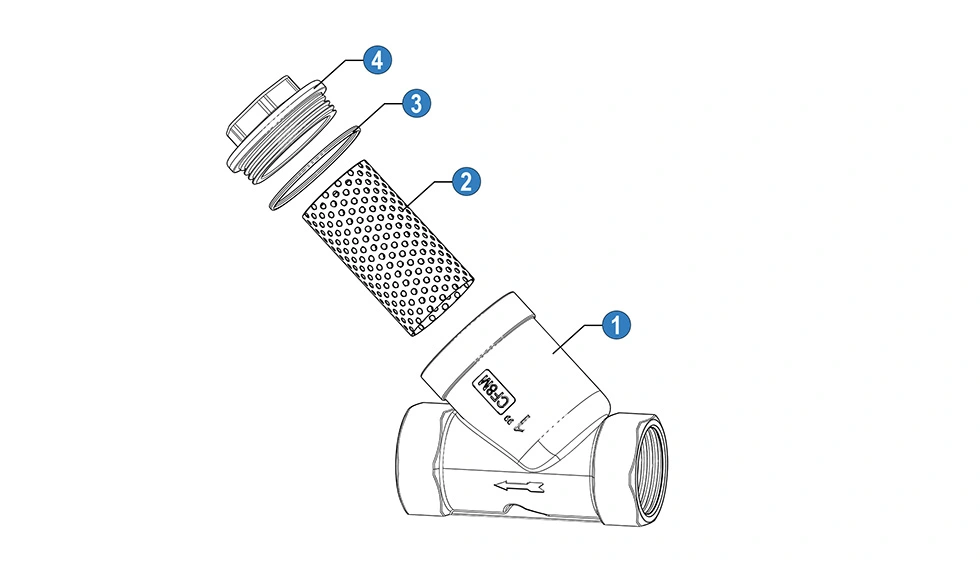

Płyn wpływa przez wlot i przechodzi przez wyjmowane sito zamontowane wewnątrz korpusu filtra. Cząsteczki stałe są zatrzymywane przez sito, podczas gdy przefiltrowany płyn przepływa dalej przez wylot. Sito można wyjąć i wyczyścić, gdy nagromadzone zanieczyszczenia zaczną ograniczać przepływ.

Sito należy sprawdzać i czyścić, gdy wzrasta różnica ciśnień na filtrze siatkowym, zmniejsza się przepływ za filtrem lub gdy rutynowa kontrola wykaże znaczną ilość zebranych zanieczyszczeń. Częstotliwość czyszczenia zależy od czystości medium i warunków pracy.

Przy wyborze należy wziąć pod uwagę rozmiar rurociągu, natężenie przepływu, ciśnienie robocze, temperaturę, rodzaj cieczy i wymagany poziom filtracji. Filtr siatkowy powinien zapewniać wymaganą przepustowość bez powodowania nadmiernych strat ciśnienia w normalnych warunkach pracy.

Dokładność filtracji zależy od otworu ekranu lub specyfikacji siatki. Drobniejsze sito może zatrzymywać mniejsze cząstki, ale może również powodować większy spadek ciśnienia i wymagać częstszego czyszczenia. Dlatego należy wybrać odpowiednie sito w zależności od wielkości cząstek, które należy usunąć i wymaganego natężenia przepływu.

Filtry siatkowe typu Y można stosować z kompatybilną wodą, olejem, gazem i innymi płynami przemysłowymi. Przed dokonaniem wyboru należy sprawdzić materiał korpusu, materiał ekranu, elementy uszczelniające, ciśnienie i temperaturę względem rzeczywistych warunków pracy.

Tak. Kierunek przepływu powinien być zgodny ze strzałką lub oznaczeniem przepływu na korpusie filtra. Pozycja montażowa powinna również umożliwiać dostęp do komory sita w celu kontroli i czyszczenia. Dla konkretnej konfiguracji należy postępować zgodnie z instrukcją montażu producenta.

Filtr siatkowy Y jest powszechnie stosowany do mechanicznego usuwania cząstek stałych z rurociągu i często jest instalowany jako urządzenie zabezpieczające przed innym sprzętem. Jeśli wymagany jest określony poziom usuwania cząstek, w filtrze można zastosować drobniejsze lub bardziej specjalistyczne medium filtracyjne. Właściwy wybór zależy od cieczy, wielkości cząstek, natężenia przepływu i wymagań filtracyjnych.

Na utratę ciśnienia może mieć wpływ rozmiar filtra siatkowego, otwarcie sita, natężenie przepływu, lepkość płynu i ilość zanieczyszczeń zgromadzonych na sicie. Wybór odpowiedniego rozmiaru i czyszczenie sita przed wystąpieniem nadmiernego zanieczyszczenia może pomóc w utrzymaniu wymaganych warunków przepływu.

Kluczowe informacje obejmują nominalny rozmiar rury, typ połączenia, medium płynne, ciśnienie robocze, temperaturę roboczą, natężenie przepływu, wymaganą dokładność filtracji, materiał korpusu i specyfikację ekranu. W przypadku zastosowań specjalnych należy również potwierdzić dodatkowe wymagania, takie jak odporność na korozję, orientacja montażu lub dokumentacja inspekcyjna.
