W jaki sposób trójdrożny zawór kulowy z portem L może poprawić kontrolę przepływu w przemysłowych systemach rurowych

SzanghajzapewniaPort trójdrogowy zaworu kulowego Lprzeznaczone do niezawodnego przełączania przepływu w przemysłowych instalacjach rurowych. Dzięki trzyczęściowemu korpusowi, wydłużonym końcówkom do spawania doczołowego i opcjom konstrukcji ze stali nierdzewnej zawór ten pomaga inżynierom zarządzać trasą cieczy, upraszczać układy rurociągów i planować konserwację w oparciu o wymagające warunki pracy.

Trójdrogowy zawór kulowy z konfiguracją portu L przeznaczony jest do przekierowywania cieczy pomiędzy dwoma połączonymi odgałęzieniami rurociągu. Specjalnie obrobiona kula tworzy kanał w kształcie litery L, który dopasowuje się do wybranych portów podczas obrotu uchwytu. W przeciwieństwie do konstrukcji z portem T, która może łączyć wiele portów jednocześnie w zależności od konfiguracji, zawór z portem L służy głównie do zmiany kierunku przepływu i wyboru źródła. Wybór odpowiedniego zaworu wymaga zwrócenia uwagi na orientację przyłącza, materiały korpusu, kompatybilność gniazda, parametry ciśnienia i temperatury oraz standardy połączeń. W tym przewodniku wyjaśniono zasadę działania, najważniejsze zalety, zastosowania przemysłowe i względy zakupu trójdrogowych zaworów kulowych z przyłączem L, pomagając inżynierom, zespołom konserwacyjnym i nabywcom przemysłowym w podejmowaniu świadomych decyzji.

Spis treści

• Co to jest trójdrogowy zawór kulowy L?
• Jak działa trójdrożny zawór kulowy z przyłączem L?
• L-Port vs. T-Port: jaka jest różnica?
• Jakie są główne zalety?
• Gdzie stosuje się zawory kulowe z przyłączem L?
• Jak wybrać odpowiedni zawór
• Dane techniczne do przeglądu
• Zalecenia dotyczące instalacji i konserwacji
• Często zadawane pytania
• Wniosek: podjęcie właściwej decyzji dotyczącej kontroli przepływu

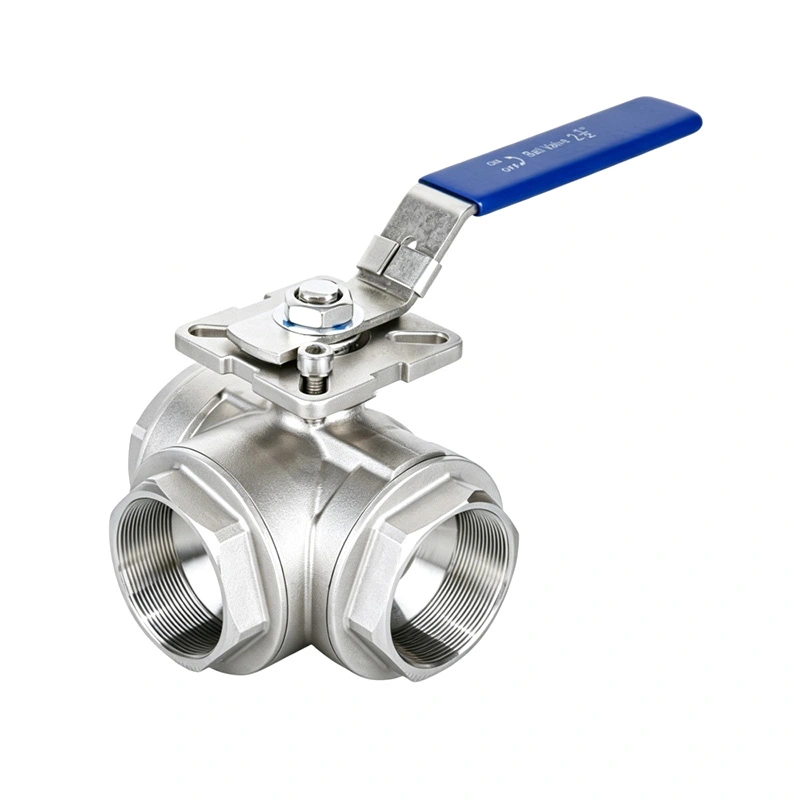

Co to jest trójdrogowy zawór kulowy L?

Trójdrożny zawór kulowy to mechaniczne urządzenie kontrolujące przepływ z trzema portami i obracającą się kulą wewnątrz korpusu. Wewnętrzny kanał określa, które porty komunikują się podczas obsługi zaworu. W konfiguracji z portem L kanał przypomina literę L, umożliwiając zaworowi kierowanie cieczy pomiędzy wybranymi przyłączami.

Na przykład rurociąg może mieć jedno wspólne połączenie i dwa alternatywne wyloty. Zawór może kierować napływający płyn w stronę pierwszego wylotu lub przełączać go na drugi wylot, w zależności od wewnętrznego przejścia i położenia uchwytu. Niewykorzystane odgałęzienie jest izolowane w zamierzonej pozycji roboczej, jeżeli konstrukcja zaworu pozwala na takie rozwiązanie.

Produkt firmy Shangtai łączy w sobie zasadę prowadzenia przepływu z trzyczęściowym korpusem i wydłużonymi końcówkami do spawania doczołowego. Dodatkowa długość końcówki do spawania zapewnia przestrzeń roboczą do montażu rurociągu i może być użyteczna w izolowanych lub zakopanych układach rur, gdzie określony projekt wymaga dodatkowego prześwitu.

Typowe względy konstrukcyjne obejmują:

• Korpus zaworu:Stal nierdzewna lub inne określone materiały wybrane w zależności od zastosowania.
• Kula i trzonek:Elementy odpowiedzialne za kierowanie przepływem i przenoszenie momentu obrotowego.
• Siedzenia i uszczelki:Części zapewniające uszczelnienie w określonych warunkach serwisowych.
• Znajomości:Spawane doczołowo, gwintowane lub inne konfiguracje w zależności od wybranego modelu.
• Mechanizm operacyjny:Ręczna klamka lub kompatybilny siłownik, jeśli jest dostępny.

Ostateczną konfigurację należy zawsze porównać z zatwierdzonymi rysunkami i dokumentacją techniczną producenta.

Jak działa trójdrożny zawór kulowy z przyłączem L?

Zawór działa poprzez obracanie specjalnie nawierconej kuli w korpusie zaworu. Gdy przejście kuli zrówna się z dwoma wybranymi portami, płyn może przepływać pomiędzy tymi połączeniami. Zmiana orientacji kuli zmienia dostępną ścieżkę przepływu.

W typowym układzie przekierowującym sekwencja działania obejmuje następujące warunki:

1. Pierwsza pozycja przepływu:Wspólny port łączy się z jednym wybranym odgałęzieniem, umożliwiając przepływ płynu pierwszą trasą.
2. Operacja przełączania:Operator obraca rączkę zgodnie z instrukcją obsługi producenta.
3. Druga pozycja przepływu:Wewnętrzny kanał łączy się z alternatywnym odgałęzieniem, przekierowując płyn.
4. Pozycja izolowana, jeśli jest zaprojektowana:Niektóre konfiguracje portu L zapewniają pozycję blokującą wszystkie trzy porty. Możliwość tę należy zweryfikować dla konkretnego zaworu.

Numeracja portów, orientacja uchwytu, kąt obrotu i dostępne pozycje zatrzymania różnią się w zależności od konstrukcji. Dlatego operatorzy nigdy nie powinni zakładać, że określony kierunek uchwytu zawsze odpowiada tej samej ścieżce przepływu.

Przed uruchomieniem należy zapoznać się ze schematem przepływu zaworu i potwierdzić zamierzone połączenia w każdej dozwolonej pozycji roboczej. Jest to szczególnie ważne w systemach zautomatyzowanych, gdzie nieprawidłowa sekwencja siłowników może przerwać produkcję lub wysłać płyn do niezamierzonego miejsca przeznaczenia.

L-Port vs. T-Port: jaka jest różnica?

Chociaż w obu konstrukcjach zastosowano trzy porty, ich wewnętrzne przejścia kulowe służą różnym celom. Wybór pomiędzy nimi zależy przede wszystkim od tego, czy system ma przełączać przepływ między gałęziami, czy też łączyć kilka ścieżek w celu mieszania i dystrybucji.

Tabela opisuje ogólne zasady projektowania, a nie gwarantuje kolejność działania każdego zaworu. Producenci mogą oferować różne układy kulek, konfiguracje siedzeń i pozycje zatrzymania.

W zastosowaniach, w których dwa źródła płynu muszą pozostać oddzielne, odpowiednia może być konstrukcja z portem L, jeśli zatwierdzony schemat przepływu potwierdza wymaganą izolację. Jeżeli konieczna jest jednoczesna komunikacja pomiędzy kilkoma portami, bardziej odpowiednia może być konstrukcja z portem T.

Aby uzyskać dodatkowe informacje, przed dokonaniem wyboru przejrzyj informacje o trójdrożnym zaworze kulowym z przyłączem L producenta.

Jakie są główne zalety?

1. Elastyczne kierowanie przepływem

Zawór z portem L umożliwia operatorom przełączanie pomiędzy wyznaczonymi odgałęzieniami rurociągu bez konieczności instalowania oddzielnych zaworów w każdym punkcie przełączenia. Może to uprościć rozmieszczenie sprzętu używanego do przesyłu płynu, wyboru źródła i kierowania procesem.

2. Projekt rurociągu oszczędzający przestrzeń

Połączenie wielu przyłączy przepływowych w jednym korpusie zaworu może zmniejszyć liczbę poszczególnych elementów wymaganych w odpowiednich instalacjach. Mniej komponentów może również oznaczać mniej punktów połączeń wymagających kontroli, chociaż o rzeczywistych oszczędnościach decyduje ogólny projekt systemu.

3. Opcje materiałów ze stali nierdzewnej

Konstrukcja ze stali nierdzewnej może zapewnić użyteczną odporność na korozję w kompatybilnych środowiskach przemysłowych. Odpowiedni gatunek zależy od medium procesowego, stężenia chlorków, środków czyszczących, temperatury i innych warunków pracy. Wybór materiału powinien opierać się na zweryfikowanej kompatybilności, a nie na założeniu, że wszystkie stale nierdzewne zachowują się identycznie.

4. Dostęp konserwacyjny dzięki trzyczęściowej konstrukcji

Trzyczęściowy korpus może ułatwić kontrolę wewnętrzną i serwis, ponieważ zawór można zdemontować zgodnie z procedurami producenta. Po odizolowaniu, rozhermetyzowaniu, opróżnieniu i zabezpieczeniu rurociągu wykwalifikowany personel konserwacyjny może sprawdzić podzespoły nadające się do serwisowania i, jeśli to konieczne, wymienić kompatybilne gniazda lub uszczelki.

5. Rozszerzone końcówki do spawania doczołowego do specjalnych instalacji

Wydłużone końcówki do spawania doczołowego mogą zapewnić dodatkowy prześwit podczas spawania rurociągów, szczególnie w układach obejmujących izolację lub rurociągi zakopane w ziemi. Prawidłowy montaż pozostaje kluczowy: procedury spawania muszą kontrolować dopływ ciepła, aby uniknąć uszkodzenia gniazd, uszczelek lub innych elementów wewnętrznych wrażliwych na temperaturę.

Gdzie stosuje się zawory kulowe z przyłączem L?

Możliwość przekierowania przepływu sprawia, że ​​ta konfiguracja zaworu jest przydatna w kilku sektorach przemysłu. Jego przydatność zależy od medium procesowego, ciśnienia, temperatury, układu przyłączy i wymaganej wydajności odcięcia.

• Przetwórstwo petrochemiczne:Przełączanie kompatybilnych strumieni procesów pomiędzy wyznaczonymi odgałęzieniami rurociągów.
• Systemy naftowe i gazowe:Wybór alternatywnych dróg przepływu w zastosowaniach, w których odpowiednie jest ciśnienie znamionowe zaworu i kompatybilność materiałowa.
• Systemy energii cieplnej:Przekierowywanie kompatybilnych płynów pomiędzy obwodami procesowymi lub przyłączami urządzeń.
• Uzdatnianie wody:Przełączanie przepływów wody pomiędzy wybranymi liniami uzdatniania lub odgałęzieniami systemu.
• Urządzenia przemysłowe:Zmiana trasy dostarczania płynu w celu obsługi różnych trybów pracy lub ustaleń konserwacyjnych.

Na przykład instalacja uzdatniania wody może wykorzystywać zawór przelotowy w kształcie litery L do wyboru pomiędzy dwiema wyznaczonymi drogami przepływu. Podczas projektowania systemu inżynierowie powinni zweryfikować mapę portu, zamierzony stan izolacji oraz konsekwencje zmiany ścieżki przepływu przed oddaniem zaworu do użytku.

Nie każdy trójdrożny zawór kulowy jest odpowiedni dla każdego medium i warunków pracy. Cząsteczki ścierne, lepkie media, żrące chemikalia, wysoka różnica ciśnień i podwyższone temperatury mogą mieć wpływ na trwałość gniazda i skuteczność uszczelnienia. Zawór należy dobrać do konkretnego zastosowania, a nie wyłącznie do nazwy branżowej.

Jak wybrać odpowiedni zawór

Zakup trójdrożnego zaworu kulowego wiąże się nie tylko z dopasowaniem nominalnej średnicy rury. Niezawodny proces selekcji powinien rozpocząć się od wymaganej funkcji przepływu i kontynuować poprzez kompatybilność materiałową, parametry mechaniczne, wymiary montażowe i wymagania konserwacyjne.

1. Zdefiniuj wymagany wzorzec przepływu

Zidentyfikuj wspólny port, alternatywne odgałęzienia i każdą wymaganą pozycję operacyjną. Uzyskaj schemat blokowy producenta, aby sprawdzić, które porty są podłączone, a które izolowane w każdej pozycji.

2. Potwierdź wymagania dotyczące ciśnienia i temperatury

Sprawdź znamionowe ciśnienie robocze przy rzeczywistej temperaturze roboczej. Wartości ciśnienia mogą się zmieniać w zależności od temperatury i doboru materiału, dlatego nigdy nie należy rozważać maksymalnej wartości ciśnienia niezależnie od określonych warunków.

3. Wybierz kompatybilne materiały korpusu i uszczelnień

Porównaj medium procesowe z proponowanymi materiałami korpusu, kuli, trzpienia, gniazda i uszczelnienia. Gniazda na bazie PTFE i warianty wzmocnionego PTFE mają różne właściwości mechaniczne i termiczne. Dla każdego zastosowania należy potwierdzić kompatybilność chemiczną i dopuszczalny zakres usług producenta.

4. Sprawdź standard połączenia

Sprawdź podany typ połączenia, wymiary i obowiązującą normę. W przypadku instalacji ze spawaniem doczołowym należy zapoznać się z rysunkiem przygotowania końcowego i wymiarami. Połączenia gwintowane i spawane nie są zamienne bez odpowiednio zaprojektowanego układu rur.

5. Zdecyduj się na obsługę ręczną lub automatyczną

Ręczny uchwyt może wystarczyć w przypadku okazjonalnych zmian trasy. Jeżeli wymagane jest częste przełączanie lub zdalne sterowanie, zapytaj, czy dostępny jest kompatybilny siłownik pneumatyczny lub elektryczny. Potwierdź roboczy moment obrotowy, wymagany skok, informację zwrotną o położeniu i żądaną reakcję w przypadku awarii zasilania lub dopływu powietrza.

6. Oceń potrzeby w zakresie inspekcji i dokumentacji

W przypadku usług krytycznych należy wyjaśnić identyfikację materiału, dokumentację prób ciśnieniowych, kontrolę wymiarową, identyfikowalność i wszelkie wymagania dotyczące akceptacji specyficzne dla projektu. Zapisy te pomagają zespołom zakupowym i inżynierom zweryfikować, czy dostarczony zawór jest zgodny z zatwierdzoną specyfikacją.

Dane techniczne do przeglądu

Opublikowane przez firmę Shangtai informacje o produkcie stanowią użyteczny punkt wyjścia do oceny trójdrożnego zaworu kulowego z przyłączem L, z trzyczęściowym korpusem i wydłużonymi końcówkami do spawania doczołowego. Poniższe wartości opisują odnośną konfigurację produktu i przed zakupem należy je potwierdzić na podstawie oferty i aktualnego zatwierdzonego arkusza danych.

Liczby te nie są uniwersalnymi wartościami znamionowymi dla wszystkich zaworów z portem L. Na stronie produktu omówiono również alternatywne materiały i konfiguracje uszczelnień. Kupujący powinni zażądać najnowszego rysunku technicznego i pisemnego potwierdzenia zakresu ciśnienia i temperatury, szczegółów połączeń i składu materiału dla swojego zamówienia.

Zalecenia dotyczące instalacji i konserwacji

Prawidłowa instalacja i planowana konserwacja pomagają zachować wydajność zaworu i skrócić możliwe do uniknięcia przestoje. Poniższe praktyki są przydatne dla zespołów inżynieryjnych, uruchamiających i konserwacyjnych.

• Sprawdź przed instalacją:Sprawdź korpus zaworu, końcówki spawane, mechanizm napędowy i opakowanie ochronne pod kątem uszkodzeń lub zanieczyszczeń.
• Sprawdź kierunek przepływu:Przed podłączeniem zaworu porównaj rzeczywisty układ przyłącza z zatwierdzonym schematem rurociągów.
• Stosuj odpowiednie procedury spawania:W przypadku konstrukcji ze spoiną doczołową należy postępować zgodnie z kwalifikowanymi procedurami i kontrolować dopływ ciepła zgodnie z instrukcjami producenta.
• Przetestuj sekwencję działania:Jeżeli jest to bezpieczne i właściwe, przed wprowadzeniem medium procesowego należy sprawdzić położenie uchwytów i wskazania ścieżki przepływu.
• Zapobiegaj niebezpiecznej konserwacji:Odizoluj zawór, zwolnij ciśnienie, spuść niebezpieczną zawartość i przed demontażem postępuj zgodnie z obowiązującymi w miejscu instalacji procedurami dotyczącymi blokowania i bezpieczeństwa.
• Sprawdź gniazda i uszczelki:Sprawdzaj pod kątem zużycia, uszkodzeń chemicznych, wycieków i trudności w działaniu w odstępach czasu odpowiednich do serwisu.
• Prowadź dokumentację techniczną:Dokumentuj kontrole, wymiany, wyniki testów i wszelkie zmiany warunków pracy.

Zawory kulowe są generalnie przeznaczone do obsługi typu on-off i kierowania przepływem, a nie do ciągłego dławienia, chyba że producent wyraźnie zatwierdzi taki obowiązek. Praca zaworu w nieodpowiednim położeniu częściowo otwartym może w pewnych warunkach zwiększyć turbulencje, erozję lub uszkodzenie gniazda.

Często zadawane pytania

1. Jaka jest główna funkcja trójdrogowego zaworu kulowego L?

Jego podstawową funkcją jest przekierowanie płynu pomiędzy wybranymi odgałęzieniami rurociągu. Przejście w kształcie litery L wewnątrz kuli łączy wyznaczone porty zgodnie z orientacją zaworu. Aby potwierdzić dokładną sekwencję działania i możliwość izolacji, należy zapoznać się z zatwierdzonym schematem blokowym.

2. Jaka jest różnica pomiędzy zaworem kulowym z portem L a zaworem kulowym z portem T?

Konstrukcja z portem L jest używana głównie do przełączania lub przekierowania przepływu pomiędzy wybranymi portami. Konstrukcja z portem T oferuje dodatkowe wzorce połączeń i może pozwolić na jednoczesną komunikację wszystkich trzech portów. Właściwa opcja zależy od wymaganej funkcji procesu i konfiguracji portu producenta.

3. Czy trójdrożny zawór kulowy z przyłączem L może całkowicie odciąć przepływ?

Niektóre konstrukcje z portami L obejmują położenie zamkniętych wszystkich portów, podczas gdy inne mają inny sposób działania. Całkowitą izolację należy potwierdzić na podstawie schematu przepływu konkretnego zaworu i specyfikacji uszczelnienia. Tam, gdzie izolacja ma kluczowe znaczenie dla bezpieczeństwa, należy sprawdzić wymaganą szczelność i czy konieczny jest dodatkowy sprzęt izolujący.

4. Jakie materiały są odpowiednie na zawór kulowy z przyłączem L?

Wybór materiału zależy od płynu, narażenia na korozję, ciśnienia, temperatury i wymagań dotyczących czyszczenia. Gatunki stali nierdzewnej, takie jak 304 lub 316, mogą być odpowiednie do wielu zastosowań, natomiast gniazda wykonane na bazie PTFE lub wzmocnione mogą być odpowiednie dla niektórych zastosowań. Całą kombinację zwilżonego materiału należy sprawdzić pod kątem kompatybilności.

5. Jakie informacje są potrzebne, aby poprosić o wycenę?

Podaj nominalny rozmiar zaworu, wymagane rozmieszczenie portów, typ połączenia, warunki ciśnienia i temperatury, medium procesowe, preferowane materiały, ilość i metodę działania. Rysunki rurociągów, wymagana sekwencja przepływu i wymagania dotyczące kontroli specyficzne dla projektu mogą pomóc dostawcy w potwierdzeniu odpowiedniej konfiguracji.

6. Dlaczego warto rozważyć zawór trzyczęściowy z przedłużonymi końcami do spawania doczołowego?

Trzyczęściowa konstrukcja może uprościć dostęp do nadających się do serwisowania elementów wewnętrznych, z zastrzeżeniem procedury konserwacji producenta. Wydłużone końce do spawania doczołowego mogą zapewnić dodatkowy prześwit do spawania i mogą pasować do niektórych izolowanych lub zakopanych rurociągów. Wymiary i sposób montażu należy sprawdzić przed złożeniem zamówienia.

Wniosek: podjęcie właściwej decyzji dotyczącej kontroli przepływu

Trójdrogowy zawór kulowy z przelotem w kształcie litery L może stanowić praktyczne rozwiązanie do przełączania płynu pomiędzy wyznaczonymi odgałęzieniami rurociągu. Jego skuteczność zależy od doboru prawidłowego rozmieszczenia króćców, sprawdzenia granicznych wartości ciśnienia i temperatury, doboru odpowiednich materiałów oraz dopilnowania, aby pozycje robocze zaworu odpowiadały wymaganiom procesu. Szczegóły konstrukcyjne, takie jak trzyczęściowy korpus i wydłużone końcówki do spawania doczołowego, mogą również wpływać na planowanie instalacji i długoterminową konserwację.

Szanghaj oferuje informacje o produktach i opcje konfiguracji ułatwiające wybór zaworów przemysłowych. Jeśli porównujesz projekty z portem L, planujesz nowy system rurociągów lub wymieniasz istniejący zawór, zapoznaj się ze specyfikacją portu L trójdrogowego zaworu kulowego i przygotuj wymagania operacyjne przed złożeniem zamówienia. Skontaktuj się z naszym zespołem, aby omówić Twoją aplikację, potwierdzić szczegóły techniczne i poprosić o odpowiednią wycenę. Proszęskontaktuj się z namijuż dziś, aby poznać rozwiązania zaworów dostosowane do Twoich potrzeb w zakresie kontroli przepływu w przemyśle.
