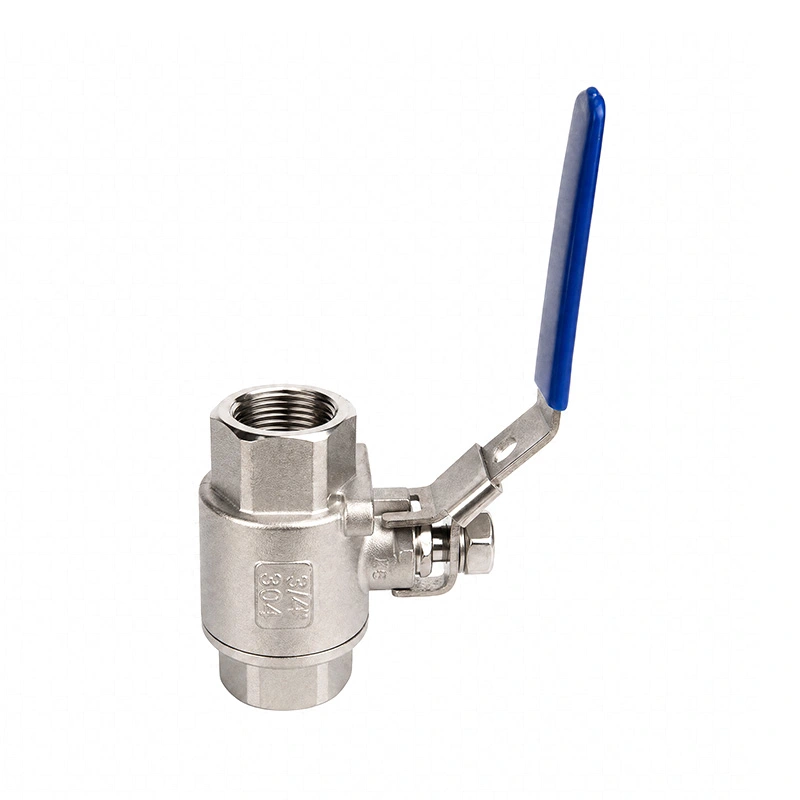

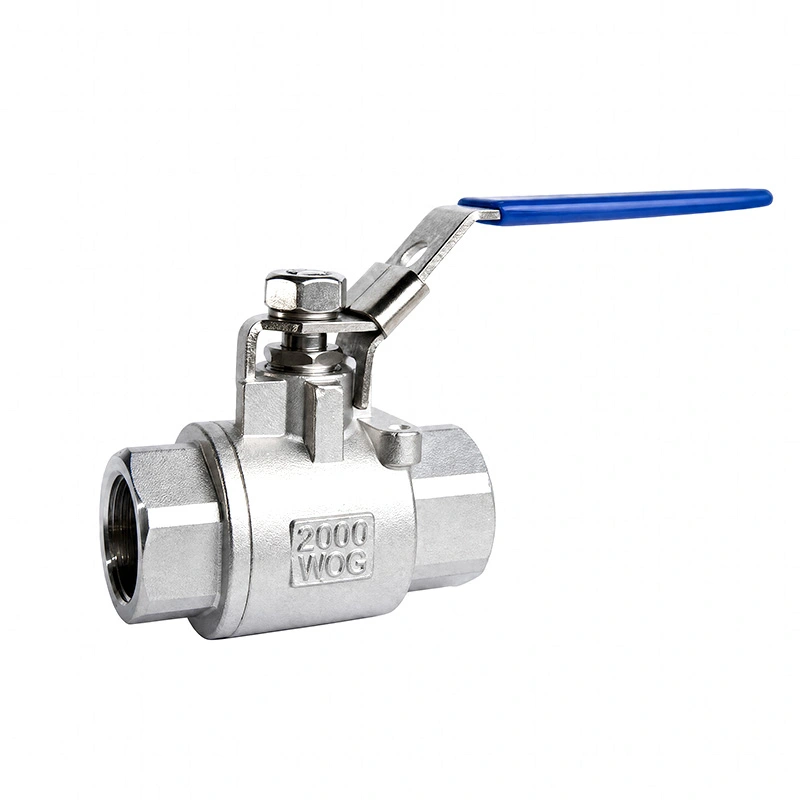

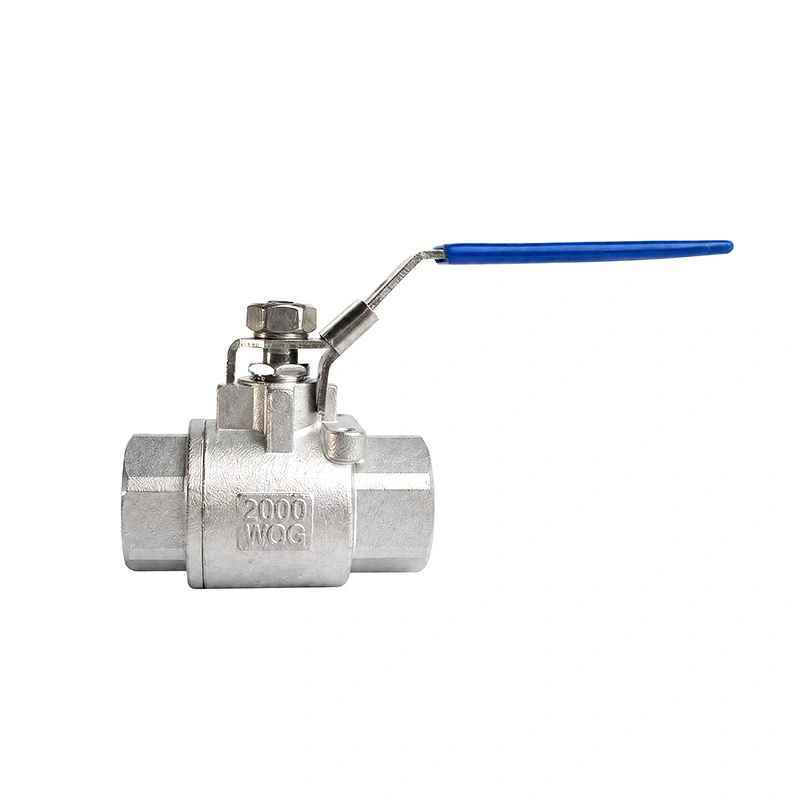

Zawór kulowy 2 szt. 2000WOG z urządzeniem blokującym

Zawór kulowy Shangtai 2PC 2000WOG z urządzeniem blokującym jest przeznaczony do zastosowań odcinających, w których występuje wyższe ciśnienie wymagana jest wydajność i kontrolowana obsługa uchwytu. Dwuczęściowy korpus zaworu, uchwyt blokujący i gwint Dzięki temu nadaje się do szeregu przemysłowych systemów kontroli płynów.

Zawór jest powszechnie używany z wodą, olejem, gazem, sprężonym powietrzem i innymi kompatybilnymi płynami przy odpowiednim braku wstrząsów warunki świadczenia usług. Jego wartość znamionowa 2000 WOG zapewnia wyższy zakres ciśnień niż standardowe niskociśnieniowe zawory kulowe, natomiast urządzenie blokujące pomaga utrzymać klamkę w wybranej pozycji otwartej lub zamkniętej.

W porównaniu z niektórymi konstrukcjami kutych zaworów kulowych, model ten stanowi alternatywę dla zastosowań, w których: określone wymagania dotyczące ciśnienia, temperatury, materiałów i połączeń mieszczą się w warunkach znamionowych zaworu. Dla w zastosowaniach około 1200 PSI, zawór można rozważyć w oparciu o rzeczywiste warunki pracy i wymagane bezpieczeństwo margines.

Shangtai Valve produkuje ten zawór kulowy i zarządza procesem produkcji i kontroli w fabryce. The zawór jest produkowany zgodnie z wymaganiami norm ISO 17292 i API 608, z testami i inspekcjami w oparciu o API 598. Dostępne są certyfikaty CE i ISO 9001.

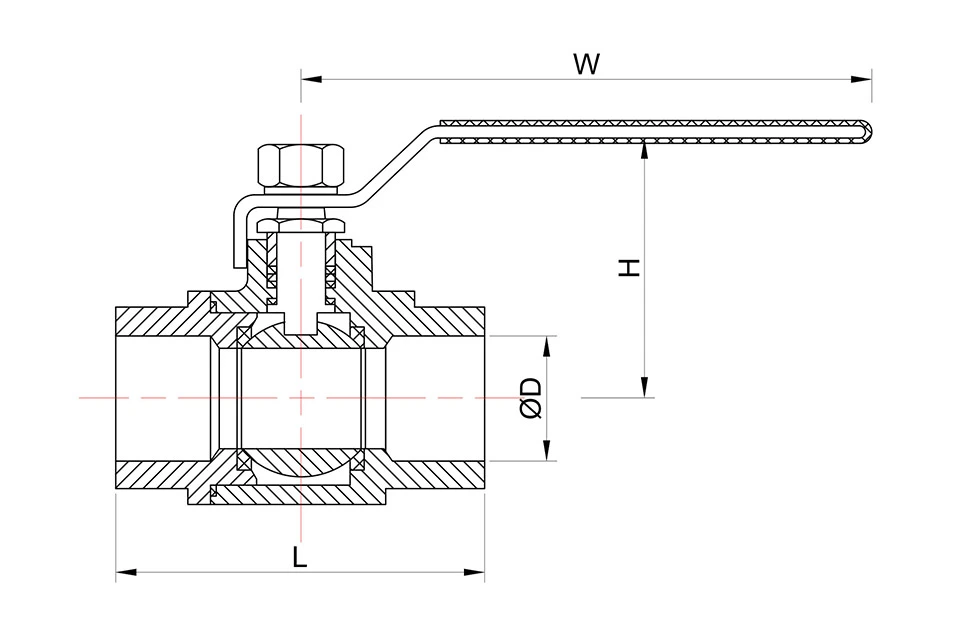

Główne wymiary

* N: Końcówki gwintów zgodne z ANSl B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP

Aplikacje

Ten zawór kulowy jest stosowany w przemysłowych systemach kontroli płynów i urządzeniach, w których stosowana jest gwintowana funkcja odcinająca wymagane. Typowe zastosowania obejmują:

Systemy uzdatniania wody

Rurociągi naftowe i gazowe

Obróbka chemiczna

Systemy sprężonego powietrza

Sprzęt przemysłowy

Systemy HVAC

Zastosowania morskie

Ogólne systemy kontroli płynów

Sprzęt montowany na płozach

Konserwacja maszyn i urządzeń

Zawór może być używany z wodą, olejem, gazem i innymi kompatybilnymi płynami w określonym ciśnieniu i temperaturze zasięg. Do mediów korozyjnych, płynów specjalnych lub warunków wykraczających poza podane wartości znamionowe, materiał i zawór konfigurację należy potwierdzić przed dokonaniem wyboru.

Kluczowe funkcje

Wartość ciśnienia 2000 WOG

Wartość znamionowa 2000WOG zapewnia wyższą zdolność ciśnieniową niż standardowe niskociśnieniowe zawory kulowe. Rzeczywisty dopuszczalne ciśnienie robocze zależy od wielkości zaworu, temperatury, medium i odpowiednich wartości znamionowych ciśnienia i temperatury.

Uchwyt blokujący

Urządzenie blokujące pozwala na zabezpieczenie uchwytu w wybranej pozycji, co pomaga ograniczyć niezamierzony zawór działania podczas użytkowania i konserwacji.

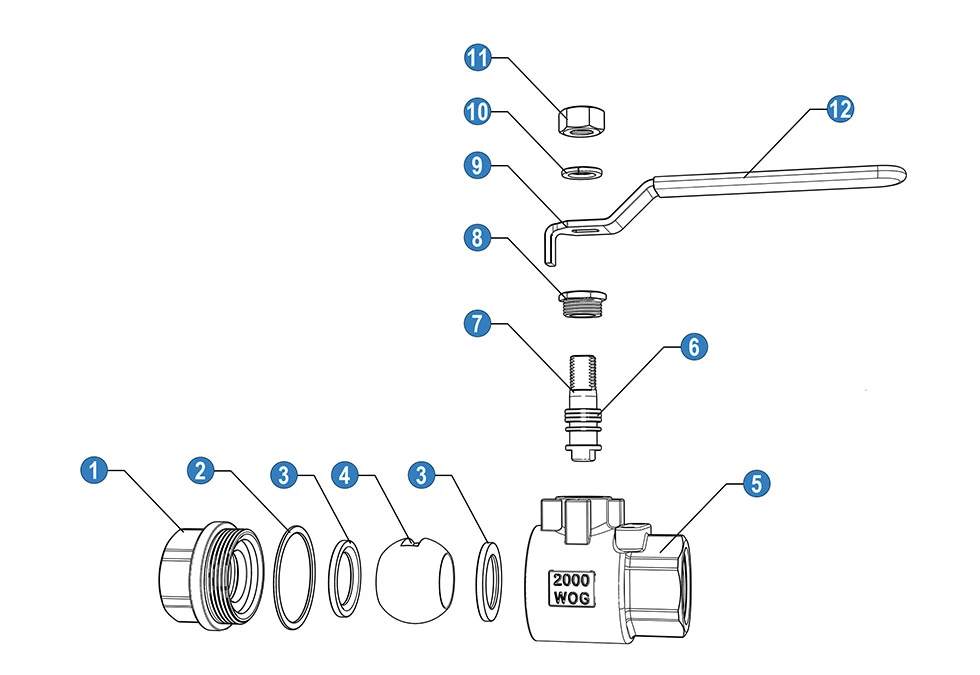

Dwuczęściowy korpus zaworu

Dwuczęściowa konstrukcja korpusu zapewnia praktyczną konfigurację dla gwintowanych systemów rurociągów przemysłowych aplikacje wyłączające.

Konstrukcja ze stali nierdzewnej

W wymienionej konfiguracji zastosowano ASTM A351 CF8M (316) w przypadku korpusu, ASTM A182 F316 w przypadku kuli i trzpienia oraz RPTFE w przypadku siedzenie. Inne opcje materiałowe są dostępne na życzenie.

Połączenia gwintowane

Dostępne są standardy gwintów NPT i BSP. Odpowiednie połączenie należy dobrać stosownie do istniejącego wymagania dotyczące systemu rurociągów i instalacji.

Standardy produkcyjne i testowe

Zawór został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm ISO 17292 i API 608, z uwzględnieniem kontroli i testów w oparciu o API 598. Wartości znamionowe ciśnienia i temperatury odnoszą się do ASME B16.34.

Produkcja fabryczna i kontrola

Shangtai Valve produkuje produkt i zarządza produkcją, montażem i kontrolą w fabryce. Inspekcja obejmuje kontrolę wymiarów, montażu oraz ciśnienia lub szczelności zgodnie z obowiązującymi wymaganiami wcześniej przesyłka.

Często zadawane pytania

P1: Co oznacza 2000WOG w przypadku 2-częściowego zaworu kulowego 2000WOG z urządzeniem blokującym?

2000WOG odnosi się do ciśnienia znamionowego wody, ropy i gazu w odpowiednich warunkach bez wstrząsów. Rzeczywisty dopuszczalne ciśnienie robocze należy potwierdzić w oparciu o rozmiar zaworu, temperaturę, medium i obowiązujące ocena ciśnienia i temperatury.

P2: Jaki jest cel urządzenia blokującego?

Urządzenie blokujące pomaga utrzymać uchwyt zaworu w wybranej pozycji otwartej lub zamkniętej i zmniejsza ryzyko niezamierzone działanie podczas użytkowania lub konserwacji.

P3: Czy można zastosować ten zawór zamiast kutego zaworu kulowego?

Można to wziąć pod uwagę, jeśli parametry ciśnienia, temperatury, materiału i połączenia zaworu spełniają wymagania danej usługi wymagania. W przypadku zastosowań wysokociśnieniowych, wysokotemperaturowych lub krytycznych warunki pracy powinny być następujące potwierdzone przed wyborem.

P4: Jakie media może obsługiwać ten zawór kulowy?

Jest powszechnie stosowany do wody, oleju, gazu, sprężonego powietrza i innych kompatybilnych płynów przemysłowych. Do substancji żrących lub mediów specjalnych, należy podać informacje o płynie w celu potwierdzenia odpowiednich materiałów i konfiguracji zaworu.

P5: Jakie standardy są stosowane w przypadku tego zaworu?

Zawór produkowany jest zgodnie z wymaganiami norm ISO 17292 i API 608. Inspekcja i testowanie opierają się na API 598, podczas gdy parametry ciśnienia i temperatury odnoszą się do ASME B16.34.

P6: Czy posiadasz certyfikaty CE i ISO 9001?

Tak. Dostępne są certyfikaty CE i ISO 9001. Odpowiednia dokumentacja może być dostarczona w zależności od produktu i wymagania dotyczące zamówienia.

P7: Czy jesteś producentem?

Tak. Shangtai Valve produkuje zawór i zarządza powiązanymi procesami produkcji, montażu i kontroli w swojej fabryce w Wenzhou w Chinach.
