Niezawodny producent minizaworów kulowych do kompaktowej kontroli przepływu w przemyśle

Szanghaj Minizawory kulowesą przeznaczone do rurociągów, urządzeń i systemów sterowania o małych średnicach, gdzie wymagane jest niezawodne odcięcie w ograniczonej przestrzeni instalacyjnej. Ich zwarta konstrukcja i działanie ćwierćobrotowe zapewniają praktyczne rozwiązanie do szybkiego izolowania przepływu w systemach wodnych, pneumatycznych, HVAC, nawadniających, oprzyrządowania i innych lekkich systemach.

W porównaniu z większymi przemysłowymi zaworami kulowymi, konstrukcje mini są przeznaczone do kompaktowych połączeń rurociągów i urządzeń, gdzie przestrzeń montażowa, rozmiar zaworu i konfiguracja połączenia są ważnymi czynnikami wyboru. Shangtai dostarcza różne materiały korpusów i opcje połączeń w zależności od medium roboczego, ciśnienia, temperatury i wymagań dotyczących rurociągów.

Kompaktowa konstrukcja zapewniająca ograniczoną przestrzeń instalacyjną

Kompaktowy korpus nadaje się do rurociągów i urządzeń o małej średnicy, w których konwencjonalny pełnowymiarowy zawór może wymagać większej przestrzeni montażowej. Mechanizm ćwierćobrotowy umożliwia szybkie otwieranie i zamykanie zaworu, dzięki czemu nadaje się do lokalnego odcięcia i izolacji konserwacyjnej.

W przypadku maszyn kompaktowych, sprzętu pneumatycznego, jednostek uzdatniania wody, zespołów HVAC i systemów oprzyrządowania wymiary zaworów i orientację połączeń należy uwzględnić łącznie z dostępną przestrzenią instalacyjną. Shangtai może sprawdzić wymagania aplikacji przed potwierdzeniem odpowiedniej konfiguracji.

Opcje połączeń dla różnych rurociągów o małych średnicach

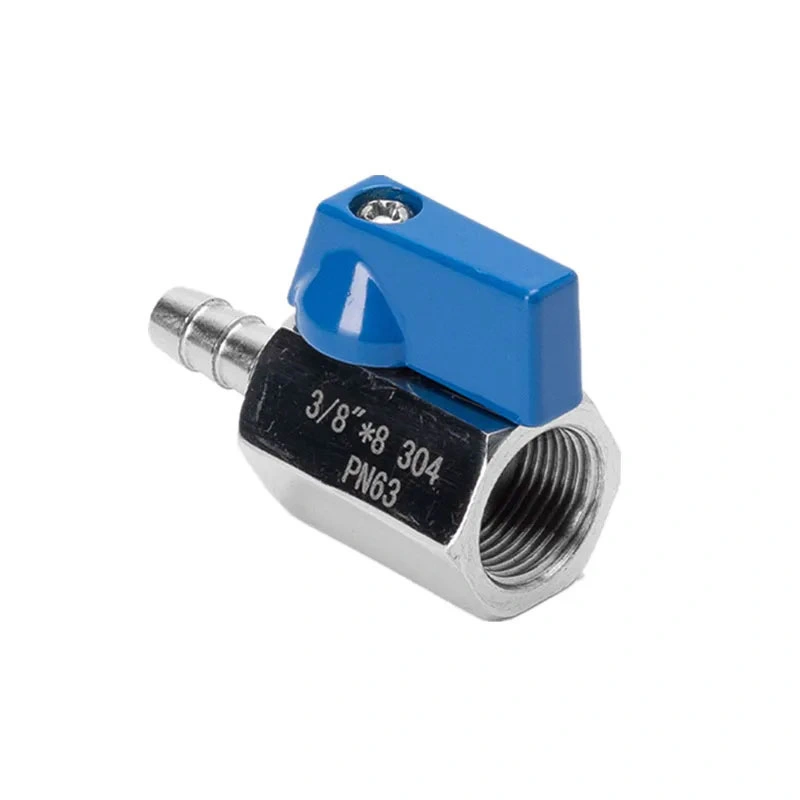

Minizawory kulowe mogą być dostarczane z konfiguracjami połączeń dostosowanymi do różnych interfejsów rurociągów i urządzeń. W zależności od modelu dostępne opcje mogą obejmować gwinty wewnętrzne, gwinty zewnętrzne, króćce do węża, połączenia zaciskowe i wtykowe.

Można wybrać konfiguracje gwintowane według standardów takich jak BSP, NPT lub gwinty metryczne, w zależności od istniejącego systemu rurociągów. Zgodność połączenia należy potwierdzić przed złożeniem zamówienia, aby uniknąć problemów z instalacją.

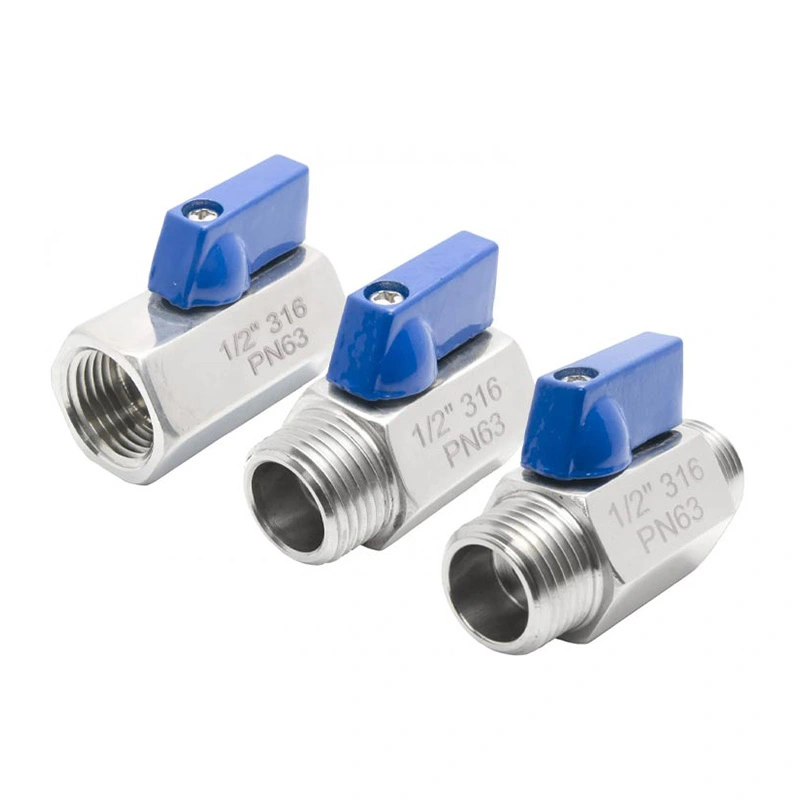

Opcje korpusu z mosiądzu i stali nierdzewnej

Wybór materiału powinien opierać się na medium roboczym i środowisku pracy, a nie na samym rozmiarze zaworu. Mosiądz jest powszechnie stosowany do ogólnych zastosowań związanych z wodą, powietrzem i innymi niekorozyjnymi instalacjami, natomiast stal nierdzewną można rozważyć, gdy wymagana jest większa odporność na korozję lub czystsze warunki materiałowe.

Materiał uszczelniający jest również ważny, ponieważ temperatura, ciśnienie i zgodność chemiczna mogą mieć wpływ na wydajność usługi. Zamawiając wycenę, należy podać medium robocze i warunki pracy, aby można było odpowiednio sprawdzić konfigurację korpusu i uszczelnienia.

Włączanie/wyłączanie izolacji przepływu w systemach o małych średnicach

Minizawory kulowe są przeznaczone przede wszystkim do całkowicie otwartego lub całkowicie zamkniętego sterowania przepływem. Ich działanie ćwierćobrotowe pozwala operatorowi szybko odizolować linię podczas obsługi sprzętu, konserwacji lub rozwiązywania problemów.

Generalnie nie są one przeznaczone do precyzyjnego, ciągłego dławienia. Tam, gdzie wymagana jest dokładna regulacja przepływu, bardziej odpowiednim rozwiązaniem może być zawór iglicowy lub dedykowany zawór sterujący.

Aplikacje produktów

Ich kompaktowe wymiary i wiele opcji połączeń sprawiają, że zawory te nadają się do szeregu zastosowań w rurociągach i urządzeniach o małych średnicach, w tym:

• Zaopatrzenie w wodę i małe wodociągi
• Urządzenia sprężonego powietrza i pneumatyki
• Jednostki HVAC i kompaktowe systemy płynów
• Nawadnianie i sprzęt rolniczy
• Oprzyrządowanie i małe systemy sterowania
• Małe zespoły maszyn i urządzeń
• Urządzenia do uzdatniania wody
• Kompatybilne zastosowania w przemyśle naftowym i gazowym

W przypadku zastosowań obejmujących żrące chemikalia, wysoką temperaturę, wysokie ciśnienie lub gazy specjalne, przed dokonaniem wyboru konfigurację zaworu należy sprawdzić w odniesieniu do rzeczywistych warunków pracy.

Uwagi dotyczące ciśnienia i instalacji

Odpowiednie ciśnienie znamionowe zależy od wielkości zaworu, materiału korpusu, konstrukcji wewnętrznej, materiału uszczelniającego i rodzaju połączenia. Zaworu kompaktowego nie należy wybierać wyłącznie na podstawie nominalnej średnicy rury. Ciśnienie robocze i temperaturę należy sprawdzić w odniesieniu do konkretnej konfiguracji zaworu.

Większość projektów dwukierunkowych może obsługiwać przepływ w dowolnym kierunku, jeśli konstrukcja pozwala na działanie dwukierunkowe. Jeżeli dany model ma oznaczony kierunek przepływu, zawór należy zamontować zgodnie z instrukcją producenta i projektem rurociągu.

W przypadku instalacji w ograniczonych przestrzeniach sprzętowych przed sfinalizowaniem konfiguracji należy sprawdzić ogólne wymiary zaworu, prześwit uchwytu, orientację gwintu, dostęp do rurek i przestrzeń konserwacyjną.

Produkcja i kontrola jakości

Szanghaj produkuje zawory zgodnie z określonymi specyfikacjami produktu i sprawdza kluczowe parametry, takie jak materiał korpusu, wymiary połączeń, konfiguracja uszczelnień, wymagania dotyczące ciśnienia i metoda działania podczas produkcji. Odpowiednie kontrole i próby ciśnieniowe można zorganizować zgodnie ze specyfikacją produktu i wymaganiami projektu.

W przypadku zamówień OEM lub projektów klienci mogą dostarczyć rysunki, specyfikacje techniczne, standardy połączeń, informacje o aplikacji lub próbki do przeglądu konfiguracji. Jest to szczególnie przydatne, gdy zawór musi pasować do istniejącego sprzętu lub określonego systemu rurek.

Jak wybrać odpowiedni minizawór kulowy

Przed złożeniem zapytania o wycenę przygotuj następujące informacje:

• Nominalny rozmiar zaworu lub rury
• Materiał korpusu, np. mosiądz lub stal nierdzewna
• Typ połączenia i standard gwintu
• Środek roboczy
• Ciśnienie robocze
• Temperatura robocza
• Wymagana ilość
• Typ uchwytu lub inne wymagania konfiguracyjne
• Wymagania dotyczące obróbki powierzchni, jeśli mają zastosowanie

Jeśli zawór jest przeznaczony do istniejącej maszyny lub zespołu rurociągów, rysunki, fotografie, wymiary połączeń lub próbki części mogą również pomóc w potwierdzeniu zgodności.

Często zadawane pytania

Wyślij zapytanieLubSkontaktuj się z firmą Shangtai Valvew celu uzyskania pomocy technicznej przy wyborze zaworu, specyfikacji i wymaganiach projektowych.
