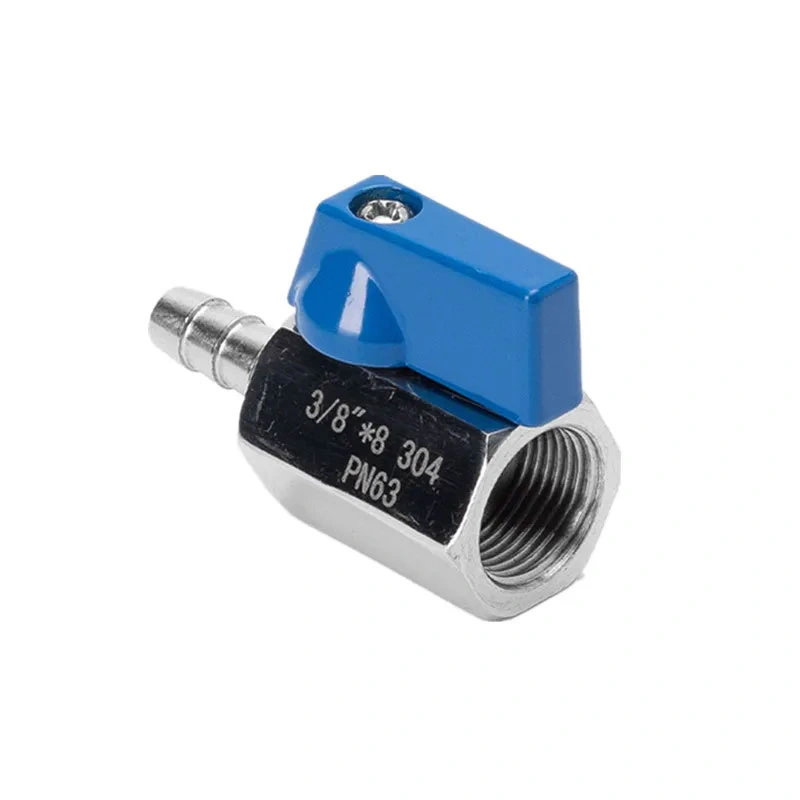

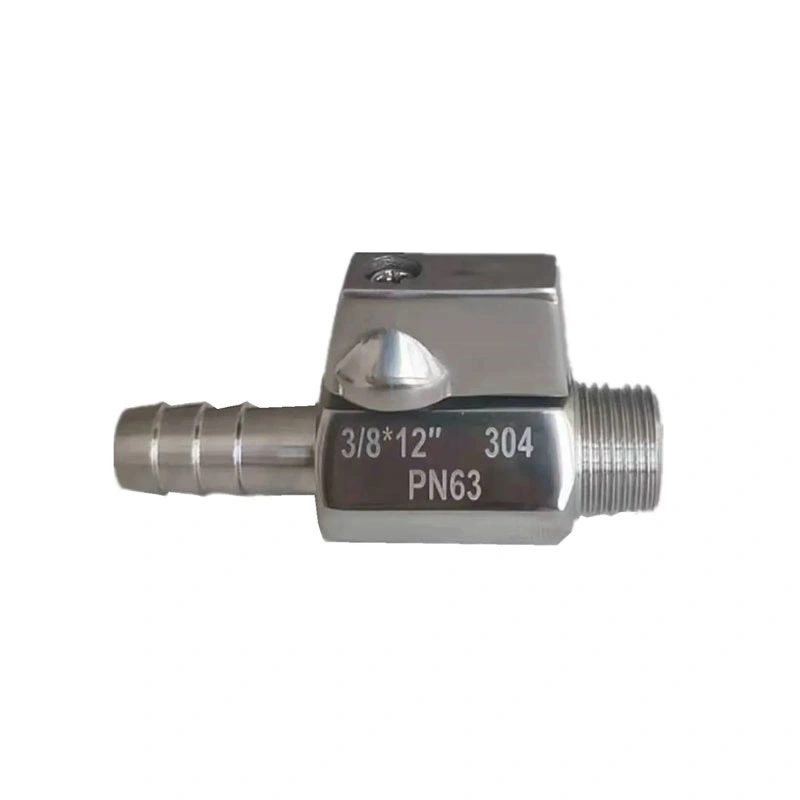

Minizawór kulowy z gwintem ze stali nierdzewnej

Kompaktowe przewody cieczy często wymagają zaworu, który umożliwia podłączenie gwintowanych rur i elastycznych węży w ograniczonej przestrzeni instalacyjnej. Mini-zawór kulowy z gwintowaną złączką ze stali nierdzewnej łączy w sobie gwintowaną złączkę z przyłączem węża w jednym zespole, zapewniając wygodne sterowanie włączaniem/wyłączaniem za pomocą mechanizmu obrotowego o ćwierć obrotu. Jego kompaktowa konfiguracja jest odpowiednia dla urządzeń i układów rurociągów, w których przestrzeń jest ograniczona.

Główne wymiary

Struktura i funkcje produktu

Przyłącze gwintowane i węża

Zawór łączy w sobie połączenie gwintowe ze złączką węża w jednym kompaktowym zespole. Strona gwintowana może być podłączona do kompatybilnych elementów rurowych NPT lub BSP, natomiast strona z wtyczką jest przeznaczona do odpowiedniego elastycznego węża i układu zaciskowego. Przed montażem należy sprawdzić średnicę wewnętrzną węża i wymiary przyłącza.

Konstrukcja ze stali nierdzewnej 316

Korpus zaworu określono jako ASTM A351 CF8M (316), przy czym w przypadku kuli i trzpienia zastosowano ASTM A182 F316. Ta konstrukcja ze stali nierdzewnej nadaje się do zastosowań, w których wymagana jest kompatybilność materiałowa i odporność na korozję. Rzeczywista przydatność zależy od medium roboczego, stężenia, temperatury i innych warunków pracy.

Wyłącznik ćwierćobrotowy

Mechanizm kulowy umożliwia otwieranie i zamykanie o ćwierć obrotu. Położenie uchwytu wskazuje stan pracy zaworu, umożliwiając użycie zaworu do prostej izolacji włączania/wyłączania w kompaktowych układach cieczy. Zawór ten jest przeznaczony raczej do odcinania niż do precyzyjnej regulacji przepływu.

Siedzisko RPTFE

Standardowym gniazdem jest RPTFE (PTFE+15%fv). Przed dokonaniem wyboru należy sprawdzić materiał gniazda względem medium procesowego i temperatury roboczej. W przypadku zastosowań wymagających określonej zgodności chemicznej lub temperaturowej można rozważyć różne kombinacje materiałów.

Wybór gwintu i przyłącza węża

NPT i BSP to różne standardy gwintów i nie należy ich traktować jako wymienne. Gwint zaworu musi pasować do współpracującej złączki lub przyłącza rurociągu. Podłączając złączkę węża, należy wybrać wąż o odpowiedniej średnicy wewnętrznej i zastosować odpowiednią obejmę lub metodę połączenia dostosowaną do warunków pracy.

W przypadku urządzeń o ograniczonej przestrzeni przed instalacją sprawdź całkowite wymiary zaworu i luz uchwytu. Wąż należy także poprowadzić bez nadmiernego zginania, skręcania i zewnętrznego obciążania przyłącza zaworu.

Scenariusze zastosowań

Minizawór kulowy z gwintowaną końcówką ze stali nierdzewnej nadaje się do kompaktowych przewodów cieczy, w których wymagane jest podłączenie węża i ręczne odcięcie. Typowe zastosowania obejmują:

Węże doprowadzające i odprowadzające wodę

Urządzenia sprężonego powietrza i pneumatyki

Sprzęt do filtracji, chłodzenia i czyszczenia

Przyłącza pompy i wyloty spustowe

Pobieranie próbek i sprzęt laboratoryjny

Systemy nawadniania i opryskiwania

Lekki sprzęt przemysłowy do transportu płynów

Instalacja i konserwacja

Przed montażem sprawdź rozmiar zaworu, typ gwintu NPT lub BSP, rozmiar przyłącza węża, ciśnienie robocze i temperaturę. Oczyść złącza i upewnij się, że powierzchnie uszczelniające są wolne od brudu i ciał obcych. Połączenia gwintowe należy dokręcać odpowiednią metodą, bez przykładania nadmiernej siły do ​​korpusu zaworu.

Po montażu sprawdzić połączenie węża i złącze gwintowane podczas uruchamiania systemu. Obróć uchwyt w pełnym zakresie ćwierć obrotu, aby potwierdzić płynność ruchu. Przed konserwacją odłączyć zawór od źródła ciśnienia i spuścić ciśnienie resztkowe z podłączonej linii.

Zagadnienia dotyczące ciśnienia i temperatury

Podane maksymalne ciśnienie wynosi 285PSI, a określony zakres temperatur wynosi -25℃~150℃. Wartości te należy rozpatrywać łącznie z wielkością zaworu, medium roboczym i odpowiednią wartością ciśnienia i temperatury. Przed zamontowaniem zaworu w instalacji należy sprawdzić rzeczywiste warunki pracy.

Dokumentacja techniczna

Można dostarczyć rysunki produktów i specyfikacje techniczne w celu potwierdzenia wymiarów i wyboru projektu. Informacje o materiałach, zapisy z inspekcji i inne obowiązujące dokumenty dotyczące produktu mogą być również uporządkowane zgodnie z konfiguracją zaworu i wymaganiami zamówienia.

Często zadawane pytania

P1: Do czego służy minizawór kulowy z gwintem ze stali nierdzewnej?

A Minizawór kulowy z gwintem ze stali nierdzewnejsłuży do ręcznego włączania/wyłączania w kompaktowych systemach cieczy, które łączą gwintowane połączenie rurociągu z elastycznym połączeniem węża. Można go stosować z kompatybilną wodą, powietrzem, olejem i innymi mediami w określonych granicach roboczych.

P2: Czy zawór można podłączyć bezpośrednio do elastycznego węża?

Strona złączki jest przeznaczona do podłączenia do kompatybilnego węża przy użyciu odpowiedniego złącza węża i układu zaciskowego. Rozmiar węża, średnicę wewnętrzną i sposób podłączenia należy dobrać do wymiarów zaworu i warunków pracy.

P3: Czy dostępne są wersje NPT i BSP?

Tak. Wymienione standardy gwintów to NPT i BSP. Wymagany rodzaj gwintu należy określić w zamówieniu, tak aby pasował do współpracującej rury, kształtki lub przyłącza osprzętu.

P4: Czy ten zawór nadaje się do systemów sprężonego powietrza?

Tak, można to uwzględnić w kompatybilnych zastosowaniach sprężonego powietrza w określonych granicach ciśnienia i temperatury. Rozmiar zaworu, sposób podłączenia i materiały uszczelniające należy sprawdzić pod kątem rzeczywistych wymagań układu pneumatycznego.

P5: Jaki materiał jest używany na korpus zaworu?

Standardowym materiałem korpusu jest ASTM A351 CF8M (316). Kula i trzpień są wykonane z ASTM A182 F316, a gniazdo z RPTFE (PTFE + 15% fv). Inne materiały dostępne są na zamówienie.

P6: Czy mogę poprosić o rysunek przed złożeniem zamówienia?

Tak. Można dostarczyć rysunki wymiarowe i specyfikacje techniczne w celu potwierdzenia rozmiaru zaworu, rodzaju gwintu, przyłącza węża i wymiarów montażowych przed rozpoczęciem produkcji.

P7: Jakie informacje są potrzebne do doboru zaworu?

Proszę podać wymagany rozmiar, standard gwintu NPT lub BSP, rozmiar węża, medium robocze, ciśnienie, temperaturę i wymagania instalacyjne. Informacje te pomagają potwierdzić odpowiednią konfigurację zaworu.
