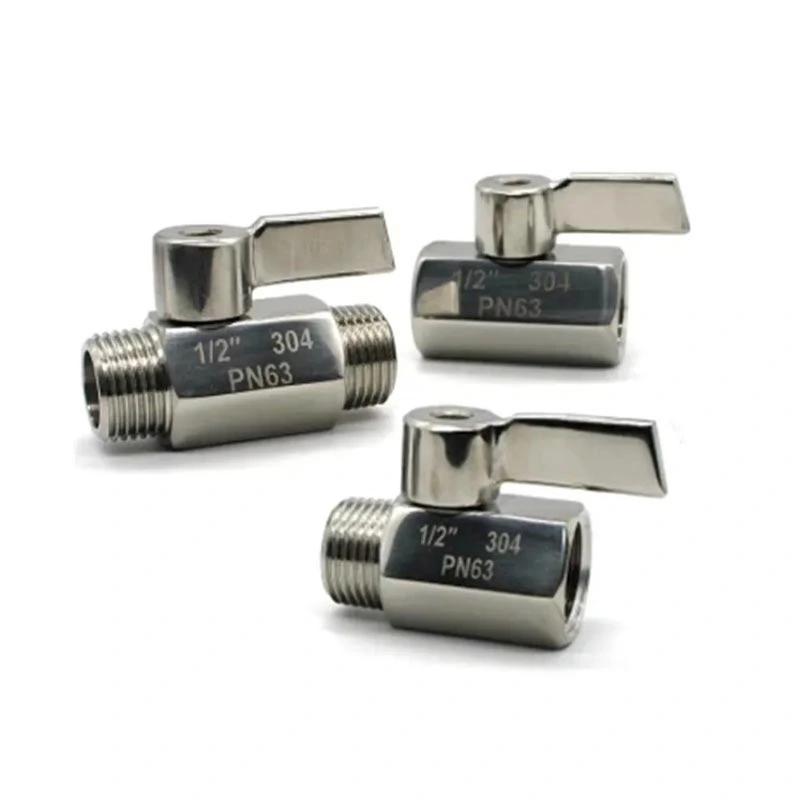

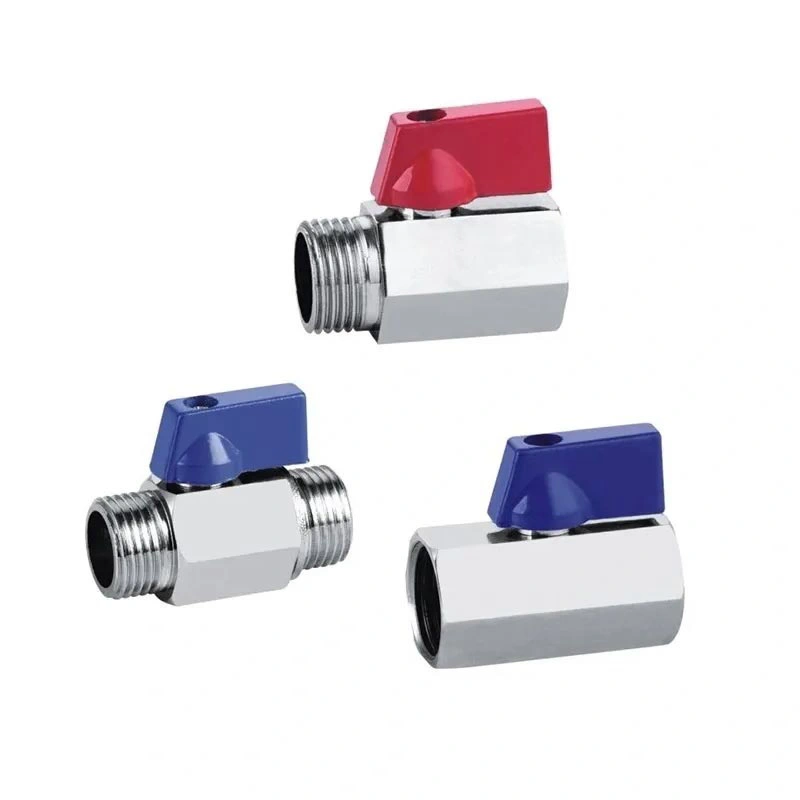

Minizawór kulowy ze stali nierdzewnej

Minizawór kulowy ze stali nierdzewnej jest przeznaczony do kompaktowych rurociągów i urządzeń, w których przestrzeń jest ograniczona, ale wymagany jest zawór odcinający ćwierćobrotowy. Korpus ze stali nierdzewnej, gwintowane przyłącza NPT lub BSP oraz kompaktowy uchwyt operacyjny sprawiają, że nadaje się do małych zespołów rurociągów, przyrządów i sprzętu do transportu cieczy. Zawór można dobrać w zależności od wymaganego ciśnienia, temperatury, medium i specyfikacji przyłącza.

Główne wymiary

Struktura i funkcje produktu

Kompaktowa praca ćwierćobrotowa

Zawór wykorzystuje ćwierćobrotowy mechanizm kulowy do włączania/wyłączania. Obracanie uchwytu zmienia położenie kuli i otwiera lub zamyka kanał przepływowy. Ta metoda działania jest odpowiednia do zastosowań, w których zawór musi być często uruchamiany lub gdy wymagana jest prosta funkcja odcinająca.

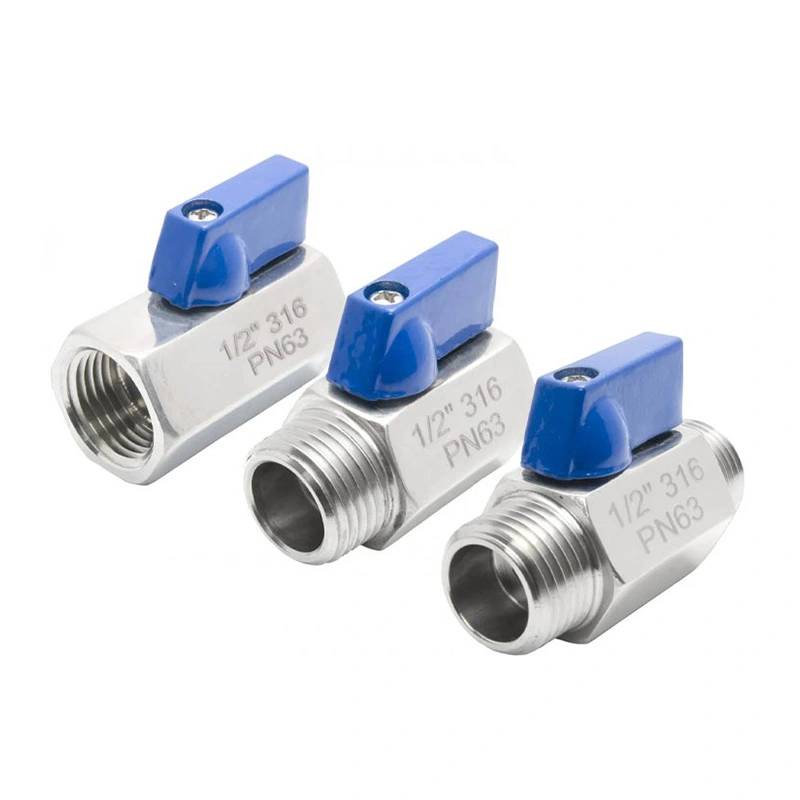

Konstrukcja ze stali nierdzewnej 316

Korpus zaworu określono jako ASTM A351 CF8M (316), przy czym w przypadku kuli i trzpienia zastosowano ASTM A182 F316. Ta kombinacja materiałów zapewnia konstrukcję ze stali nierdzewnej do zastosowań, w których ważna jest odporność na korozję i kompatybilność materiałowa. Rzeczywistą przydatność należy sprawdzić w odniesieniu do medium procesowego i warunków pracy.

Połączenia gwintowane NPT i BSP

Zawór jest dostępny z przyłączami gwintowanymi NPT i BSP, umożliwiającymi integrację z kompatybilnymi rurociągami i wyposażeniem. Rodzaj gwintu należy potwierdzić przed złożeniem zamówienia, ponieważ gwinty NPT i BSP korzystają z różnych standardów gwintów i nie należy ich traktować jako połączeń wymiennych.

Konfiguracja gniazda RPTFE

Standardowym materiałem gniazda jest RPTFE (PTFE+15% fv). Dobór gniazda powinien uwzględniać czynnik roboczy, temperaturę i ciśnienie pracy. Jeżeli zastosowanie wymaga agresywnych środków chemicznych lub specjalnych płynów procesowych, przed wyborem zaworu należy potwierdzić zgodność materiałową.

Rozważania dotyczące wyboru

Wybór małego zaworu kulowego wymaga czegoś więcej niż tylko dopasowania rozmiaru rury. Należy wziąć pod uwagę czynnik roboczy, ciśnienie, temperaturę, rodzaj połączenia i dostępną przestrzeń montażową. Przed instalacją należy sprawdzić wartości graniczne ciśnienia i temperatury zaworu w porównaniu z rzeczywistymi warunkami pracy.

W przypadku instalacji gwintowanych należy sprawdzić, czy rurociąg wykorzystuje gwinty NPT czy BSP. W przypadku sprzętu o ograniczonym dostępie sprawdź położenie uchwytu i dostępny prześwit wokół zaworu. Materiały gniazda i uszczelnienia powinny być również kompatybilne z płynem procesowym, aby uniknąć przedwczesnego zużycia podzespołów.

Scenariusze zastosowań

Minizawór kulowy ze stali nierdzewnej może być używany do odcinania w kompaktowych układach cieczy i urządzeniach, w których wymagany jest mniejszy układ zaworów. Typowe zastosowania obejmują:

Systemy zaopatrzenia w wodę i odprowadzania wody

Urządzenia pneumatyczne i przewody sprężonego powietrza

Oprzyrządowanie i sprzęt testujący

Małe maszyny i urządzenia automatyki

Układy chłodnicze i urządzenia filtrujące

Instalacje laboratoryjne i wodno-kanalizacyjne

Lekkie systemy transportu płynów przemysłowych

Instalacja i konserwacja

Przed instalacją sprawdź rozmiar zaworu, typ gwintu, ciśnienie znamionowe, zakres temperatur i kompatybilność materiałową. Oczyścić gwinty rur i usunąć ciała obce, które mogłyby mieć wpływ na połączenie lub powierzchnię uszczelniającą. Zastosuj odpowiednią metodę uszczelniania gwintu dla wybranego połączenia i unikaj nadmiernej siły dokręcania.

Po montażu należy uruchomić klamkę w pełnym zakresie ćwierć obrotu i podczas uruchamiania systemu sprawdzić połączenie pod kątem wycieków. Podczas konserwacji odizoluj zawór od źródła ciśnienia przed kontrolą lub wymianą elementów wewnętrznych.

Jakość i dokumentacja

Kontrola produkcji może obejmować kontrolę wymiarów, weryfikację materiału, kontrolę montażu oraz próby ciśnieniowe lub szczelności zgodnie z obowiązującymi wymaganiami produktu i zamówienia. Można dostarczyć rysunki produktów i specyfikacje techniczne w celu potwierdzenia wymiarów i wyboru projektu. W razie potrzeby można również zorganizować dokumentację materiałową i protokoły kontroli.

Często zadawane pytania

P1: Do czego służy mini zawór kulowy ze stali nierdzewnej?

A Minizawór kulowy ze stali nierdzewnejstosowany jest głównie do włączania/wyłączania kontroli cieczy w kompaktowych rurociągach, sprzęcie i systemach przyrządów. Nadaje się do kompatybilnej wody, powietrza, oleju i innych mediów przemysłowych w określonym zakresie ciśnienia i temperatury.

P2: Jaka jest różnica między gwintami NPT i BSP?

NPT i BSP to różne standardy gwintów o różnych profilach gwintów i specyfikacjach. Gwint zaworu musi pasować do współpracującej rury lub kształtki, dlatego przed złożeniem zamówienia należy potwierdzić wymagany standard gwintu.

P3: Jakie materiały są użyte do wykonania zaworu?

W konfiguracji standardowej zastosowano ASTM A351 CF8M (316) w przypadku korpusu, ASTM A182 F316 w przypadku kuli i trzpienia oraz RPTFE (PTFE+15% fv) w przypadku gniazda. Inne materiały dostępne są na zamówienie.

P4: Jakie ciśnienie i temperaturę może wytrzymać zawór?

Podane maksymalne ciśnienie wynosi 285PSI, a zakres temperatur wynosi -25℃~150℃. Rzeczywiste dopuszczalne warunki pracy należy potwierdzić w zależności od wielkości zaworu, medium, temperatury i obowiązującej wartości ciśnienia i temperatury.

P5: Czy mogę poprosić o rysunek produktu przed złożeniem zamówienia?

Tak. Można dostarczyć rysunki wymiarowe i specyfikacje techniczne w celu potwierdzenia wielkości zaworu, rodzaju połączenia, wymiarów montażowych i innych wymaganych parametrów przed rozpoczęciem produkcji.

P6: Czy można zweryfikować materiał zaworu?

Tak. Weryfikację materiału i powiązaną dokumentację inspekcyjną można przygotować zgodnie z konfiguracją zaworu i wymaganiami zamówienia. Obowiązujący zakres kontroli należy potwierdzić w trakcie składania zamówienia.

P7: Czy dostępne są różne materiały?

Tak. Można rozważyć inne kombinacje korpusu, kuli, trzpienia, gniazda i materiałów uszczelniających dla określonych warunków pracy, w zależności od wymaganego ciśnienia, temperatury i kompatybilności z medium.
