Informacje techniczne: 2-częściowy zawór kulowy o wysokiej platformie 2000 WOG — cechy konstrukcyjne i środowiska zastosowań

Rurociągi wylotowe średniego ciśnienia miejskiej stacji regulacji ciśnienia gazu pracują przy ciśnieniu obliczeniowym 4,0 MPa. System wymaga integracji z systemem SCADA w celu zdalnego sterowania i wyłączania awaryjnego. Zawory muszą zapewniać zerowy wyciek zewnętrzny, długie okresy bezobsługowe i umożliwiać serwisowanie na linii, aby uniknąć zakłóceń w dostawach gazu do sieci.

Wybrano 2-częściowe zawory kulowe o wysokiej platformie 2000 WOG ze stali CF8 (stal nierdzewna 304) z gwintowanymi końcami NPT i wzmocnionymi gniazdami RPTFE, wyposażonymi w montowane bezpośrednio siłowniki elektryczne w wykonaniu przeciwwybuchowym. Ciśnienie znamionowe zaworu znacznie przekracza rzeczywiste ciśnienie robocze.

• Korpus zaworu i uszczelki działają w długotrwałych warunkach niskich naprężeń, co znacznie zmniejsza pełzanie uszczelnienia. Żywotność wydłuża się o ponad50%w porównaniu ze standardowymi zaworami kulowymi PN40.

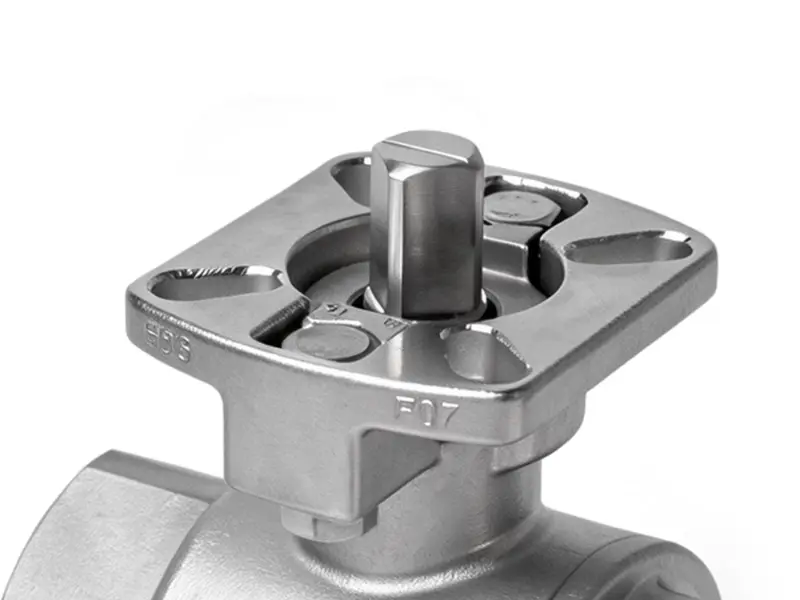

• Wysoka platforma zgodna z normą ISO 5211 umożliwia bezpośredni montaż siłownika bez wsporników adaptera, skracając czas instalacji30%i zapewnienie wyższej współosiowości dla stabilnej dokładności zdalnego sterowania.

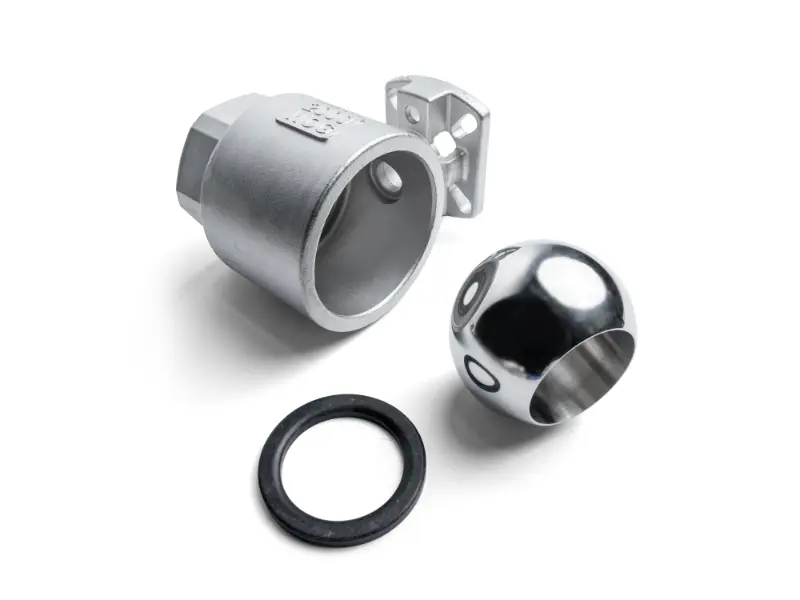

• Dwuczęściowa konstrukcja dzielonego korpusu umożliwia demontaż na bieżąco i wymianę uszczelek bez przecinania rurociągu, redukując przestoje na konserwację okręgową70%.
• Dwukierunkowa konstrukcja uszczelniająca z pływającą kulką zapewnia zerowy wyciek zewnętrzny, zapewniając bezpieczną transmisję gazu i zgodność ze specyfikacjami projektowymi gazu miejskiego.

Wysokociśnieniowa gałąź układu cyrkulacyjnej wody chłodzącej w dużej rafinerii pracuje pod ciśnieniem 2,5 MPa, a w rurociągu występują sporadyczne uderzenia wodne. Oryginalne standardowe zawory kulowe PN25 charakteryzowały się częstymi nieszczelnościami gniazd i deformacjami korpusu, a także wymagały przecinania rurociągów w celu konserwacji, co powodowało przestoje w produkcji.

Zastąpione 2-częściowymi zaworami kulowymi o wysokiej platformie 2000 WOG, wykonanymi ze stali węglowej WCB, wyposażonymi w ścieżki przepływu z pełnym przelotem i sparowanymi z siłownikami pneumatycznymi do programowanego sterowania włączaniem/wyłączaniem.

• Wytrzymały korpus zaworu 2000 WOG zapewnia znacznie lepszą odporność na uderzenia wodne niż standardowe zawory PN25, wytrzymując chwilowe uderzenia wodne do10 MPabez deformacji korpusu lub uszkodzenia uszczelnienia.
• Konstrukcja z pełnym portem powoduje utratę ciśnienia mniejszą niż0,03 MPa, zmniejszając obciążenie pompy obiegowej o5%i zapewnianie znacznych długoterminowych oszczędności energii.
• Siłowniki pneumatyczne montowane bezpośrednio na wysokiej platformie reagują w czasie krótszym niż1 sekunda, odpowiedni do często programowanych operacji przełączania.
• Dwuczęściowy korpus zaworu umożliwia szybki demontaż w celu oczyszczenia rdzenia kuli z kamienia i zanieczyszczeń, podwajając wydajność konserwacji bez konieczności przecinania rurociągu lub przestojów produkcyjnych.

Śrubowe agregaty chłodnicze wody w dużym kompleksie komercyjnym wykorzystują czynnik chłodniczy R134a, a główne linie pracują pod ciśnieniem 1,8 MPa. Zawory muszą charakteryzować się doskonałą szczelnością, aby zapobiec wyciekom czynnika chłodniczego i być kompatybilne z siłownikami elektrycznymi do sterowania grupowego za pośrednictwem systemu automatyki budynku (BAS).

Dwuczęściowe zawory kulowe o wysokiej platformie 2000 WOG ze stali nierdzewnej CF8, ze specjalistycznymi gniazdami uszczelniającymi czynnik chłodniczy i bezpośrednio montowanymi kompaktowymi siłownikami elektrycznymi.

• Korpus zaworu pracujący pod wysokim ciśnieniem z precyzyjnym uszczelnieniem zapewnia zerowy wyciek czynnika chłodniczego, eliminując utratę wydajności chłodzenia i problemy z emisją do środowiska.
• Znormalizowany interfejs wysokiej platformy ISO 5211 poprawia wydajność montażu wsadowego agregatu chłodniczego poprzez:30%. Siłowniki można uniwersalnie wymieniać bez konieczności stosowania niestandardowych adapterów, co ułatwia wymianę posprzedażną.
• Dwuczęściowa konstrukcja ułatwia demontaż i konserwację podczas głównego remontu agregatu chłodniczego bez uszkadzania spoin rurociągu, co zmniejsza koszty konserwacji poprzez40%.
• Ciśnienie robocze znacznie niższe od znamionowego znacznie spowalnia starzenie się uszczelnienia, wydłużając okres bezobsługowy aż do przekroczenia3 lata.

Linia przesyłu surowców surfaktantów w codziennym zakładzie chemicznym pracuje przy ciśnieniu 1,6 MPa i środowisku lekko korozyjnym. Zawory muszą umożliwiać zdalne sterowanie, być łatwe do demontażu i czyszczenia oraz spełniać wymagania higieniczne przy zmianie partii.

Dwuczęściowe zawory kulowe o wysokiej platformie 2000 WOG z CF8M (stal nierdzewna 316) z pełnym przelotem, gniazdami z PTFE i siłownikami pneumatycznymi w wykonaniu przeciwwybuchowym.

• Korpus ze stali nierdzewnej 316 jest odporny na łagodną korozję. Konstrukcja z pełnym portem nie zawiera martwych stref przepływu, co ogranicza gromadzenie się i niszczenie materiału, aby spełnić codzienne wymagania higieny produkcji chemicznej.
• Długoterminowa praca przy niskim naprężeniu w obniżonych warunkach eliminuje ryzyko przenikania mediów i zanieczyszczeń krzyżowych pomiędzy zmianami partii.
• Siłowniki pneumatyczne w wykonaniu przeciwwybuchowym montowane bezpośrednio na wysokiej platformie ISO bezpośrednio spełniają wymagania ochrony przeciwwybuchowej warsztatów chemicznych bez dodatkowych modyfikacji.
• Dwuczęściowa, dzielona konstrukcja umożliwia szybki demontaż w celu wewnętrznego czyszczenia i sterylizacji, skracając czas czyszczenia przy zmianie partii o60%.

Wysokotemperaturowy system czyszczenia na miejscu (CIP) w zakładzie produkującym napoje działa przy ciśnieniu 3,0 MPa i alkalicznych środkach czyszczących o temperaturze 80°C. Zawory muszą być odporne na temperaturę i korozję, zapewniać niezawodne uszczelnienie, wspierać zautomatyzowane sterowanie programem i spełniać standardy GMP dotyczące żywności.

Dwuczęściowe, wysokoplatformowe zawory kulowe 2000 WOG do kontaktu z żywnością, wykonane ze stali nierdzewnej CF8, wyposażone w gniazda wysokotemperaturowe wzmocnione RPTFE i bezpośrednio montowane sanitarne siłowniki pneumatyczne.

• Ciśnienie robocze 3,0 MPa jest znacznie niższe od nominalnej wartości znamionowej 2000 WOG, co zapewnia wystarczającą rezerwę ciśnienia nawet w podwyższonych temperaturach, bez ryzyka uszkodzenia uszczelnienia lub deformacji korpusu.
• Gniazda wzmocnione RPTFE zapewniają doskonałą odporność na temperaturę i chemikalia, przy dwukrotnie dłuższej żywotności w porównaniu ze standardowymi gniazdami PTFE, wytrzymując ciągłe szorowanie płynami czyszczącymi o wysokiej temperaturze.
• Konstrukcja na wysokiej platformie do bezpośredniego montażu nie tworzy higienicznych martwych stref na styku siłownika-zaworu, jest łatwa do czyszczenia i dezynfekcji, w pełni zgodna z wymogami certyfikacji GMP przemysłu spożywczego.
• Dwuczęściowy korpus zaworu umożliwia szybki demontaż w celu kontroli czystości wewnętrznej bez konieczności demontażu całego rurociągu, co upraszcza rutynową kontrolę i konserwację.
