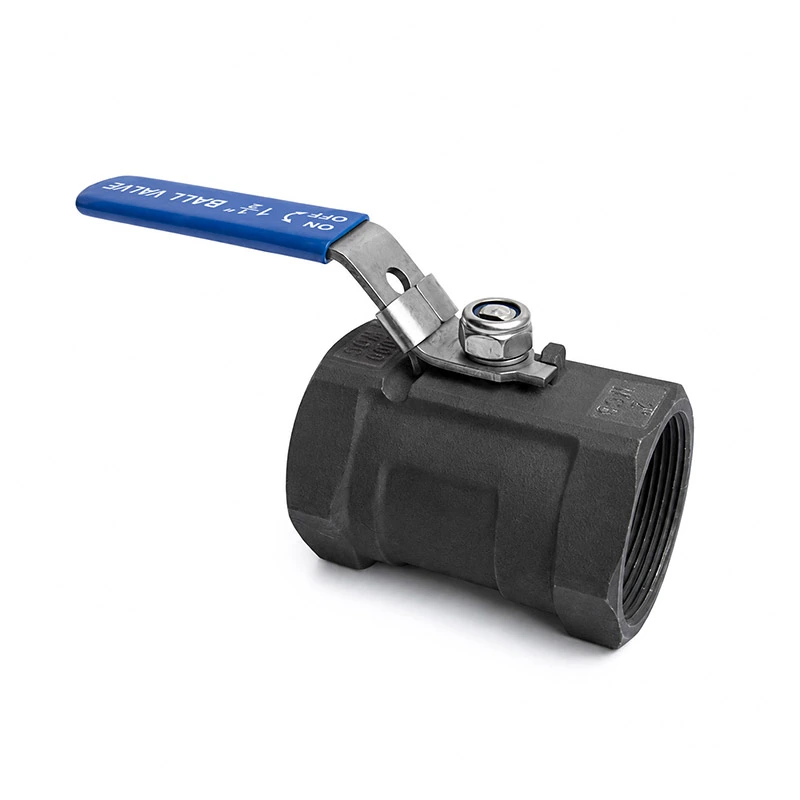

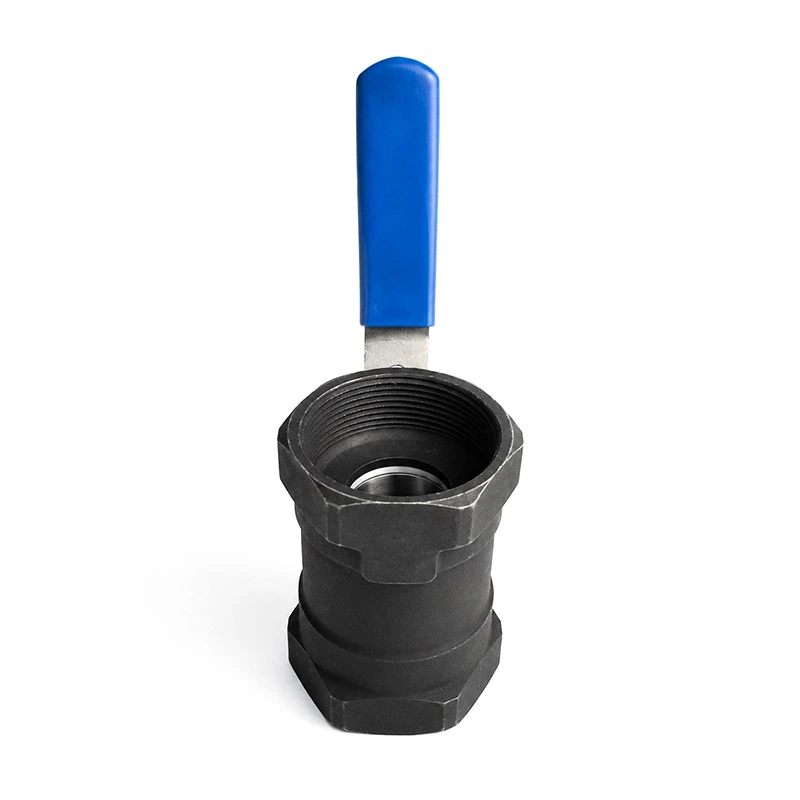

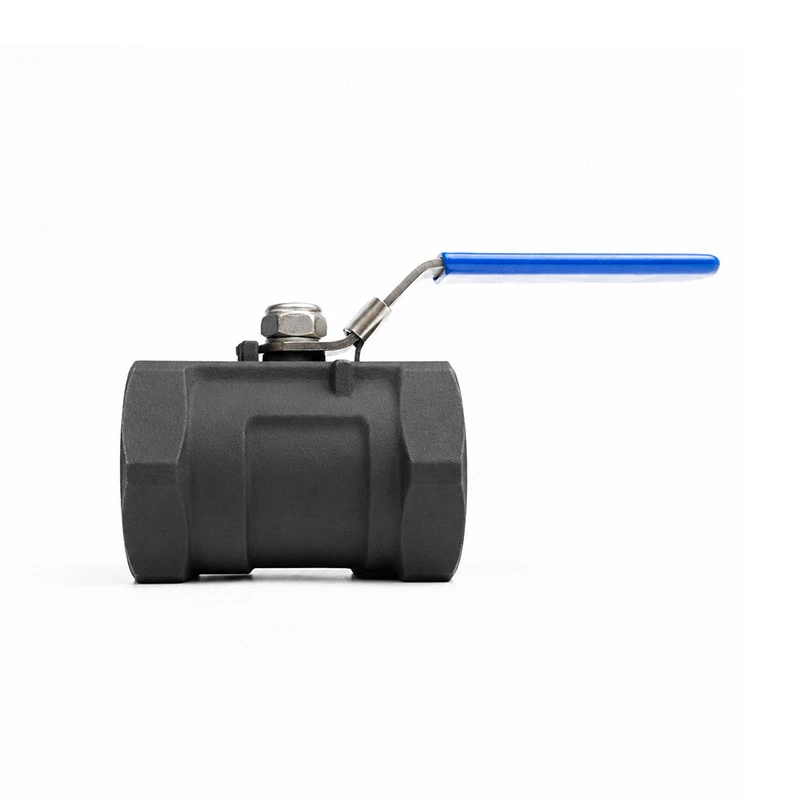

1 szt. Zawór kulowy ze stali węglowej z urządzeniem blokującym

Zawór kulowy ze stali węglowej 1 szt. z urządzeniem blokującym łączy w sobie mocną konstrukcję korpusu z praktycznym mechanizmem blokującym, pomagając operatorom utrzymać stabilną kontrolę przepływu i zmniejszyć ryzyko nieprawidłowej obsługi.

W porównaniu z wieloczęściowymi konstrukcjami zaworów, jednoczęściowa konstrukcja korpusu oferuje kompaktowy profil i mniejszy potencjał zewnętrzne punkty wycieku. Konstrukcja ze stali węglowej zapewnia doskonałą wytrzymałość mechaniczną i efektywność kosztową, dzięki czemu zawór ten nadaje się do ogólnych zastosowań przemysłowych, w których nie jest wymagana stal nierdzewna.

Zasada działania produktu

W zaworze zastosowano ćwierćobrotowy mechanizm kulowy do kontroli przepływu medium.

Gdy uchwyt jest obrócony równolegle do rurociągu, otwór kuli zrównuje się ze ścieżką przepływu, umożliwiając środek, przez który można przejść. Po obróceniu uchwytu o 90 stopni kulka obraca się prostopadle do kierunku przepływu, blokując przejście i odcinając przepływ.

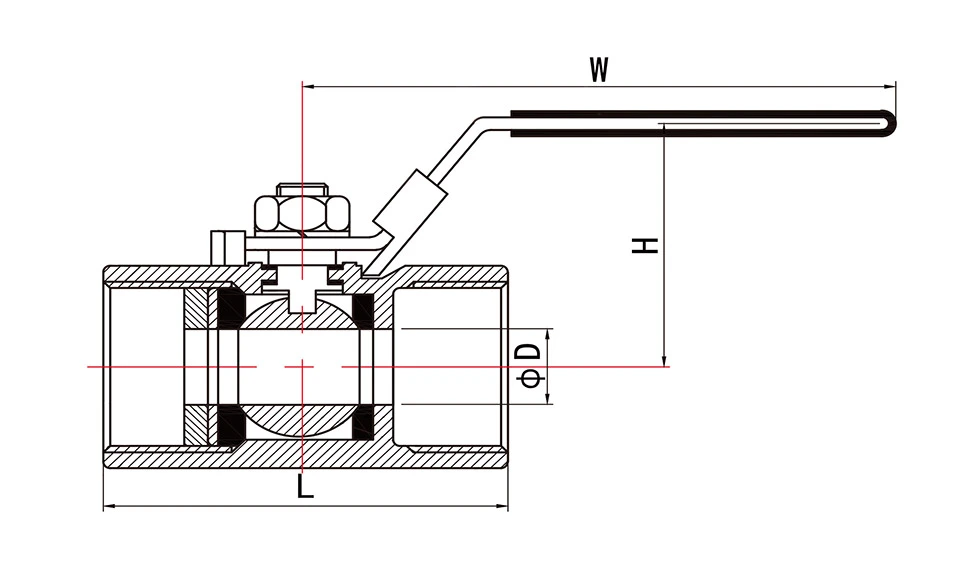

Parametry produktu

WARTOŚCI KvSperdida de carga de 1 bar.na zaworze.

Kv = natężenie przepływu wody w metrach sześciennych na godzinę, które spowoduje spadek ciśnienia o 1 bar.

* N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP

Zalety

1-częściowa konstrukcja korpusu

Zwarta konstrukcja z mniejszą liczbą połączeń korpusu, pomagająca zmniejszyć potencjalne punkty wycieków.

Wytrzymałość stali węglowej

Zapewnia dobre właściwości mechaniczne w zastosowaniach w rurociągach przemysłowych.

Zamykany uchwyt do kontroli bezpieczeństwa

Obsługuje bezpieczniejsze procedury konserwacji.

Niezawodne działanie wyłączające

Precyzyjne gniazda kulowe i uszczelniające zapewniają stabilną skuteczność uszczelnienia, jeśli są prawidłowo wybrane i zainstalowane.

Szybka praca ćwierćobrotowa

Prosta obsługa pod kątem 90 stopni umożliwia szybkie otwieranie i zamykanie.

Ekonomiczna alternatywa dla stali nierdzewnej

Idealny do mediów niekorozyjnych, gdzie wymagana jest wysoka wytrzymałość i ekonomiczność.

Wiele opcji konfiguracji

Dostępne w różnych rozmiarach, przyłączach końcowych, ciśnieniach znamionowych, materiałach uszczelniających i obróbce powierzchni zgodnie z potrzebami aplikacji.

Sugestie dotyczące wyboru

Wybierając 1-częściowy zawór kulowy ze stali węglowej z urządzeniem blokującym, należy wziąć pod uwagę następujące punkty:

Średnia kompatybilność

Sprawdź, czy materiał zaworu i materiał uszczelniający są odpowiednie dla cieczy, takiej jak woda, olej, gaz lub sprężone powietrze.

Ocena ciśnienia

Zawór należy dobrać w zależności od aktualnego ciśnienia roboczego i klasy ciśnienia w instalacji.

Temperatura pracy

Wybierz odpowiednie materiały gniazda i uszczelnienia w oparciu o zakres temperatur roboczych.

Rozmiar zaworu

Dopasuj rozmiar zaworu do średnicy rurociągu, aby zapewnić odpowiednią przepustowość.

Zakończ typ połączenia

Wybierz gwintowane, kołnierzowe, spawane lub niestandardowe typy połączeń zgodnie z projektem rurociągu.

Typ portu

Pełny port jest zalecany, gdy wymagany jest niższy spadek ciśnienia. W przypadku kompaktowej instalacji można wybrać zmniejszony port i efektywność kosztowa.

Wymóg blokowania

Sprawdź, czy zawór ma być zablokowany w pozycji otwartej, zamkniętej, czy w obu.

Ochrona powierzchni

W przypadku środowisk zewnętrznych lub wilgotnych zaleca się odpowiednią powłokę lub zabezpieczenie antykorozyjne.

Porównanie produktów

Proces kontroli jakości

Nasz proces kontroli jakości ma na celu zapewnienie stabilnej wydajności i niezawodnej dostawy.

Kontrola surowców

Jakość materiału, wygląd i certyfikaty są sprawdzane przed produkcją.

Kontrola wymiarowa

Wymiary kluczowe mierzone są w trakcie i po obróbce.

Kontrola komponentów

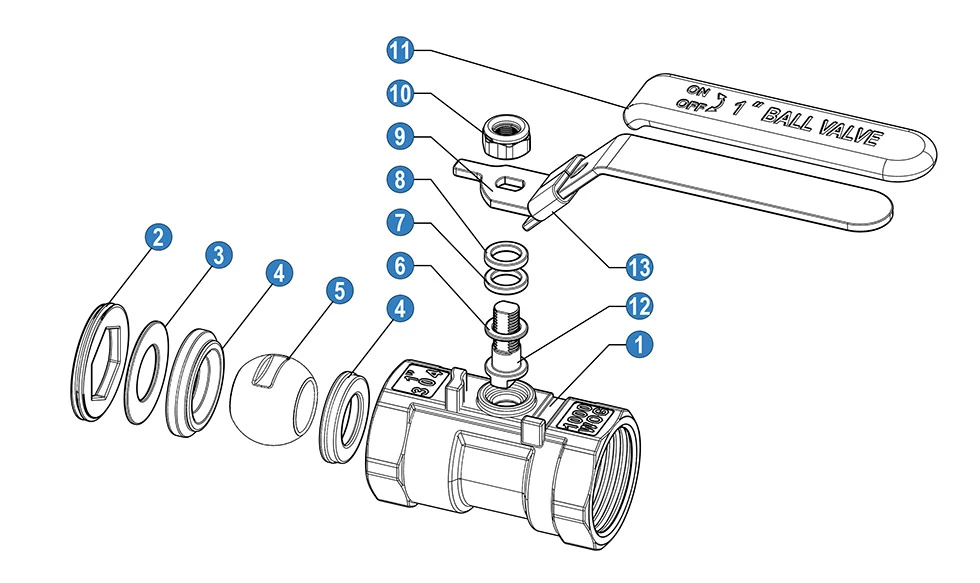

Kula, trzpień, gniazda, uszczelki i części blokujące są sprawdzane przed montażem.

Kontrola montażu

Zawór jest składany zgodnie z wymaganiami technicznymi i sprawdzane jest działanie klamki.

Próba ciśnieniowa

Test powłoki i test szczelności gniazda wykonujemy zgodnie z obowiązującymi normami lub wymaganiami klienta.

Test działania blokady

Urządzenie blokujące jest sprawdzane pod kątem zapewnienia płynnego działania i bezpiecznego pozycjonowania.

Kontrola powierzchni i znakowania

Sprawdzane są powłoki, wykończenie powierzchni, oznakowanie produktu i szczegóły na tabliczce znamionowej.

Kontrola końcowa i kontrola opakowania

Każdy zawór jest sprawdzany przed zapakowaniem, aby upewnić się, że spełnia wymagania zamówienia.

Dlaczego warto wybrać nas

- Doświadczony dostawca produktów z zakresu zaworów przemysłowych
- Stabilna kontrola jakości od kontroli materiału do testów końcowych
- Elastyczne dostosowywanie rozmiaru, ciśnienia, połączenia, materiału uszczelniającego i obróbki powierzchni
- Wsparcie dla marki OEM, niestandardowych opakowań i zamówień projektowych
- Szybka reakcja na wycenę, potwierdzenie techniczne i wsparcie posprzedażne
- Opakowanie gotowe do eksportu i dokumentacja dostępne na żądanie

Często zadawane pytania

P1: Co to jest jednoczęściowy zawór kulowy?

Jednoczęściowy zawór kulowy wykorzystuje zwartą, jednoczęściową konstrukcję korpusu. Ma mniej połączeń korpusu niż konstrukcje wieloczęściowe, pomagając zredukować możliwe zewnętrzne punkty wycieków.

P2: Jaki jest cel urządzenia blokującego?

Urządzenie blokujące umożliwia zabezpieczenie klamki kłódką w pozycji otwartej lub zamkniętej, co pomaga zapobiegać przypadkowe działanie.

P3: Do jakich mediów można zastosować ten zawór?

Jest powszechnie stosowany do kompatybilnych mediów, takich jak woda, olej, gaz, sprężone powietrze i inne niekorozyjne płyny. Dla mogą być zalecane media korozyjne, stal nierdzewna lub materiały specjalne.

P4: Czy zawór można zablokować zarówno w pozycji otwartej, jak i zamkniętej?

W zależności od konstrukcji uchwytu i płytki blokującej, zawór można skonfigurować tak, aby blokował się w wymaganej pozycji. Przed złożeniem zamówienia proszę potwierdzić wymagania dotyczące blokowania.

P5: Jakie typy połączeń są dostępne?

Typowe opcje obejmują połączenia gwintowe, kołnierzowe, spawane lub niestandardowe, w zależności od konstrukcji zaworu i aplikacja.

P6: Czy stal węglowa nadaje się do użytku na zewnątrz?

Stal węglową można stosować na zewnątrz po odpowiednim pokryciu lub zabezpieczeniu antykorozyjnym. Do substancji silnie korozyjnych środowiskach może być wymagana dodatkowa ochrona lub stal nierdzewna.

P7: Jakie informacje są potrzebne do wyceny?

Proszę podać rozmiar zaworu, ciśnienie znamionowe, typ połączenia, medium, temperaturę roboczą, ilość i wszelkie informacje specjalne wymagania.
