Zasuwy
Producent przemysłowych zasuw zasuwowych zapewniających niezawodną kontrolę przepływu w zastosowaniach rurociągowych
Zasuwy Shangtai zostały zaprojektowane z myślą o niezawodnej izolacji w przemysłowych systemach rurociągów, w których zawór normalnie pracuje w pozycji całkowicie otwartej lub całkowicie zamkniętej. Po otwarciu zasuwa odsuwa się pionowo od ścieżki przepływu, zapewniając proste przejście, które pomaga zmniejszyć opór przepływu podczas normalnej pracy.
Shangtai produkuje rozwiązania w zakresie zasuw do zaopatrzenia w wodę, oczyszczania ścieków, rurociągów naftowych i gazowych, przetwórstwa chemicznego, wytwarzania energii, górnictwa, HVAC i ogólnych obiektów przemysłowych. W zależności od medium rurociągu i warunków pracy można wybrać różne materiały korpusu, wartości ciśnienia, przyłącza końcowe, konstrukcje uszczelnień i metody działania.
Dostawa i dostosowywanie zasuw przemysłowych
Firma Shangtai obsługuje standardowe i niestandardowe konfiguracje zaworów w oparciu o rozmiar, klasę ciśnienia, standard połączenia, materiał korpusu i wykończenia, konstrukcję gniazda, metodę obsługi i specyfikacje projektu. Skontaktuj się z naszym zespołem, aby uzyskać potwierdzenie techniczne i wycenę.
Rodzaje produktów i opcje konstrukcyjne
Różne systemy rurociągów wymagają różnych konstrukcji zasuw. Shangtai może dostarczyć konfiguracje wybrane zgodnie z warunkami instalacji, częstotliwością pracy, wymaganiami dotyczącymi uszczelnienia i charakterystyką transportowanego medium.
Zasuwy z wznoszącym się trzpieniem
Trzpień porusza się w górę w miarę otwierania zaworu, zapewniając widoczne wskazanie położenia zaworu. Ta konfiguracja jest powszechnie stosowana, gdy przestrzeń montażowa zapewnia wystarczający prześwit nad zaworem.
Projekty trzpieni nie wznoszących się
Trzpień pozostaje w korpusie zaworu lub pokrywie podczas pracy, dzięki czemu ta konfiguracja jest odpowiednia dla miejsc, w których luz pionowy jest ograniczony.
Zasuwy OS&Y
Zewnętrzna konstrukcja śruby i jarzma utrzymuje gwintowany trzpień na zewnątrz korpusu zaworu i zapewnia wyraźne wizualne wskazanie pozycji otwartej lub zamkniętej.
Zasuwy klinowe
Dostępne są konfiguracje z klinem pełnym i elastycznym, dostosowane do różnych wymagań dotyczących ciśnienia, temperatury, uszczelnienia i obsługi rurociągu.
Wytrzymałe konstrukcje siedzeń
Konfiguracje z elastycznym gniazdem wykorzystują gniazdo elastomerowe, aby zapewnić skuteczność uszczelnienia w odpowiednich zastosowaniach związanych z wodą i mediami.
Metalowe projekty z siedziskami
Konstrukcję z gniazdem metalowym można wybrać do zastosowań, w których zawór wymaga uszczelnienia typu metal-metal i większej odporności na wymagające warunki pracy.
Materiały dla różnych mediów rurociągowych
Dobór materiału powinien uwzględniać czynnik roboczy, temperaturę, ciśnienie, warunki korozyjne i wymagania mechaniczne systemu rurociągów. W zależności od konstrukcji zaworu dostępne materiały mogą obejmować żeliwo, żeliwo sferoidalne, staliwo, stal nierdzewną, brąz i stal stopową.
Żeliwo i żeliwo sferoidalne
Powszechnie stosowane w rurociągach wodociągowych, kanalizacyjnych, HVAC i użyteczności publicznej, gdzie odpowiednie warunki pracy.
Stal węglowa i lana
Nadaje się do wybranych zastosowań przemysłowych, naftowo-gazowych, energetycznych i procesowych wymagających wyższej wytrzymałości mechanicznej.
Stal nierdzewna
Stosowany tam, gdzie wymagana jest zwiększona odporność na korozję, w odpowiednim gatunku wybranym w zależności od medium i środowiska pracy.
Brąz i materiały stopowe
Opcje materiałowe można rozważyć pod kątem określonych właściwości płynu, warunków temperaturowych, wymagań korozyjnych lub specyfikacji projektu.
Opcje ciśnienia, podłączenia i obsługi
Konfiguracja zaworu powinna odpowiadać projektowi rurociągu, a nie być wybierana wyłącznie na podstawie rozmiaru. Shangtai może skonfigurować zasuwy zgodnie z rozmiarem nominalnym, ciśnieniem znamionowym, przyłączem końcowym, warunkami instalacji i wymaganym uruchomieniem.
Kluczowe parametry wyboru:Wielkość zaworu, klasa ciśnienia, temperatura pracy, medium, standard przyłącza, materiał korpusu, materiał wykończenia, typ gniazda, pozycja montażu, sposób pracy i obowiązujące normy projektowe.
W zależności od konfiguracji produktu opcje połączeń mogą obejmować połączenia kołnierzowe, gwintowane, spoinę kielichową, spoinę doczołową lub inne określone połączenia końcowe. Wybrane połączenie powinno odpowiadać istniejącemu standardowi rurociągu i wymaganiom instalacyjnym.
W przypadku obsługi ręcznej można rozważyć koła ręczne, przekładnie, koła łańcuchowe i trzpienie przedłużające. Tam, gdzie wymagana jest praca zdalna lub zautomatyzowana, można skonfigurować sterowanie elektryczne, pneumatyczne lub hydrauliczne w zależności od wielkości zaworu, roboczego momentu obrotowego, systemu sterowania i środowiska instalacji.
Gdzie stosowane są zasuwy
Zawory te są używane głównie do izolowania rurociągów, a nie do ciągłego dławienia. Dzięki prostej drodze przepływu nadają się do systemów, w których ważny jest niski opór przepływu w pozycji całkowicie otwartej i niezawodne odcięcie.
Woda i ścieki
Stosowany w dystrybucji wody, oczyszczalniach, przepompowniach, systemach kanalizacyjnych i rurociągach użyteczności publicznej do izolacji i konserwacji odcinków.
Ropa i Gaz
Wybrane do odpowiednich rurociągów i procesów, gdzie wymagana jest niezawodna izolacja, z zastrzeżeniem mających zastosowanie wymagań dotyczących ciśnienia, materiałów i norm.
Przetwarzanie chemiczne
Konfiguracje materiału i uszczelnienia można wybrać w zależności od medium chemicznego, temperatury, ciśnienia i warunków korozyjnych.
Zakłady energetyczne i przemysłowe
Stosowane w instalacjach rurociągów użyteczności publicznej, chłodniczych, parowych, procesowych i innych przemysłowych, gdzie wybrana konstrukcja zaworu spełnia warunki pracy.
Produkcja i kontrola jakości
Shangtai integruje produkcję zaworów, kontrolę, sprzedaż i serwis techniczny, aby sprostać różnym wymaganiom dotyczącym rurociągów przemysłowych. Procesy produkcyjne i kontrolne skupiają się na dokładności wymiarowej, działaniu ciśnienia, stanie uszczelnienia, wymaganiach materiałowych i ogólnym działaniu zaworu.
Produkty Shangtai są certyfikowane zgodnie z obowiązującymi wymogami, w tym ISO 9001, CE i EAC. Wybrane produkty mogą być również produkowane i testowane zgodnie z normami takimi jak API 6D i API 598, jeśli wymaga tego projekt.
Normy i wymagania inspekcyjne
Przy składaniu zapytania ofertowego należy podać wymaganą normę projektową, klasę ciśnienia, normę połączeń, materiał, normę badań i dokumenty certyfikacyjne. Umożliwia to potwierdzenie konfiguracji zaworu i wymagań kontrolnych przed rozpoczęciem produkcji.
Wsparcie techniczne w zakresie doboru zaworu
Wybór zasuwy to coś więcej niż tylko dopasowanie nominalnej średnicy rury. Należy wziąć pod uwagę czynnik roboczy, ciśnienie, temperaturę, pozycję montażową, wymiary przyłączy, częstotliwość pracy i wymaganą skuteczność uszczelnienia. Shangtai może sprawdzić te parametry i zalecić odpowiednią konfigurację w oparciu o rzeczywiste warunki rurociągu.
W przypadku wymagań projektu obejmujących zawory o różnych rozmiarach i specyfikacjach można także dostarczyć rysunki rurociągów, plany zaworów, specyfikacje techniczne lub informacje o istniejących zaworach. Nasz zespół może dokonać przeglądu dostępnych danych przed przygotowaniem oferty.
Więcej produktów z zaworami i dostępnych konfiguracji można znaleźć na stronieAsortyment zaworów Shangtai.
Często zadawane pytania
Jakie typy zasuw są dostępne?
Typowe konfiguracje obejmują trzpień wznoszący się, trzpień niewznoszący, OS&Y, gniazdo sprężyste, gniazdo metalowe, klin stały i klin elastyczny. Odpowiednia konstrukcja zależy od zastosowania rurociągu i warunków pracy.
Jak wybrać odpowiedni zawór?
Przy wyborze należy wziąć pod uwagę wielkość zaworu, ciśnienie znamionowe, temperaturę roboczą, medium, typ połączenia, przestrzeń montażową, metodę działania, wymagania dotyczące uszczelnienia i specyfikacje projektu.
Jakie materiały są dostępne?
W zależności od konfiguracji, materiały korpusu mogą obejmować żeliwo, żeliwo sferoidalne, staliwo, stal nierdzewną, brąz i stal stopową. Materiały siedziska i wykończenia należy dobierać w zależności od medium i warunków pracy.
Czy zasuwy nadają się do regulacji przepływu?
Są one generalnie przeznaczone do całkowicie otwartej lub całkowicie zamkniętej izolacji, a nie do ciągłego dławienia. Gdy wymagana jest precyzyjna regulacja przepływu, zwykle rozważa się zawory kulowe lub dedykowane zawory sterujące.
Jakie metody działania są dostępne?
W zależności od wielkości zaworu i warunków montażu metody działania mogą obejmować koło ręczne, przekładnię, siłownik elektryczny, siłownik pneumatyczny, siłownik hydrauliczny, koło łańcuchowe i trzpień przedłużający.
Co należy sprawdzić przed montażem?
Przed montażem należy sprawdzić rozmiar zaworu, klasę ciśnienia, przyłącze końcowe, kompatybilność uszczelek, ustawienie śrub, czystość rurociągu, przestrzeń montażową oraz luz ruchu trzpienia lub siłownika.
Czy te zawory można stosować w instalacjach podziemnych?
Tak, jeśli wybrana konfiguracja nadaje się do instalacji w ziemi. W zależności od instalacji mogą być wymagane trzpienie przedłużające, powłoki ochronne, odpowiednie materiały uszczelniające i odpowiednie układy skrzynek zaworowych.
Jakie informacje są potrzebne do wyceny?
Proszę podać wielkość zaworu, ciśnienie znamionowe, standard przyłącza, materiał korpusu i oprawy, typ gniazda, medium robocze, temperaturę, sposób pracy, ilość, wymagane normy oraz wszelkie rysunki lub dokumenty techniczne.
Potrzebujesz konfiguracji zaworu odcinającego?
Wyślij rozmiar zaworu, ciśnienie znamionowe, medium, standard połączenia, materiał i wymagania operacyjne do Shangtai w celu potwierdzenia technicznego i wyceny.
- View as
Zasuwa zasuwowa ze stali nierdzewnej ANSI 150LB
Zasuwa zasuwowa ze stali nierdzewnej ANSI 150LB zaprojektowana zgodnie z API 603 i ASME B16.34. Posiada końcówki kołnierzowe RF, gniazda Stellite 6 z twardą powierzchnią i spełnia wymagania NACE dotyczące obsługi rurociągów przemysłowych, zapewniając dwukierunkowe odcięcie i prostą ścieżkę przepływu przy niskich stratach ciśnienia.

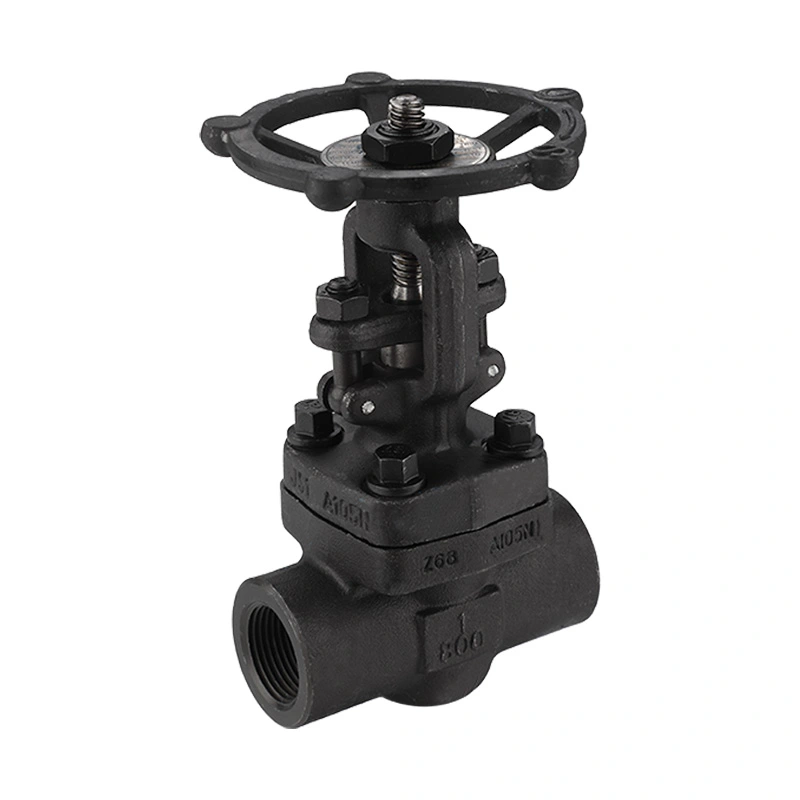

Zasuwa zasuwowa z kutej stali węglowej 800LB
Nasz kuty zasuwa ze stali węglowej 800LB został zaprojektowany zgodnie ze standardami API 602 dla rurociągów wysokociśnieniowych. Wyposażony w solidną kutą obudowę A105, konstrukcję OS&Y i niezawodne dwukierunkowe odcięcie, zapewnia wyjątkową trwałość i kontrolę przepływu w wymagających systemach przemysłowych.
