Zasuwa zasuwowa z kutej stali węglowej 800LB

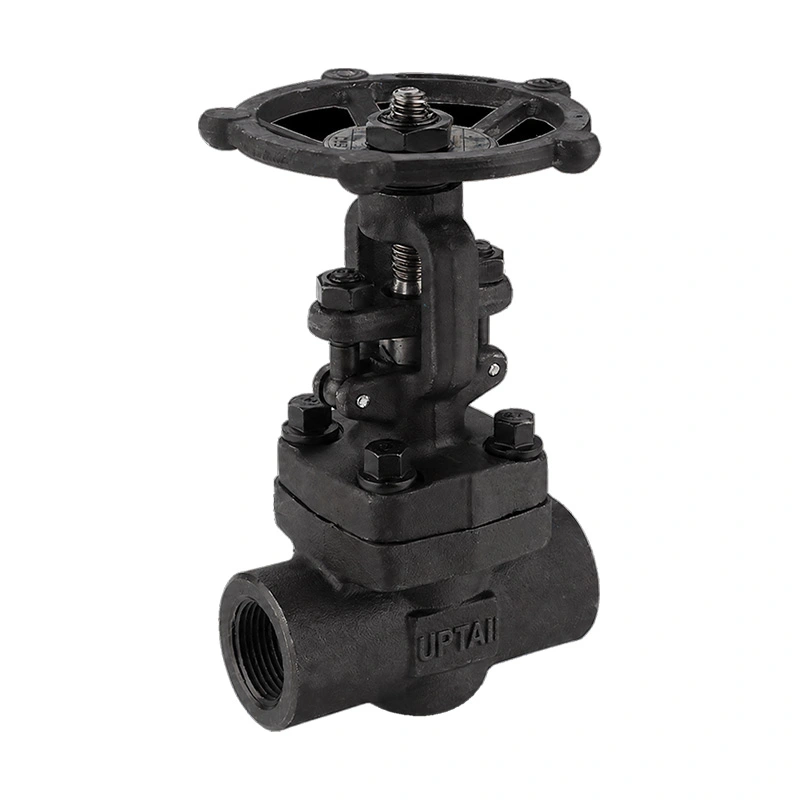

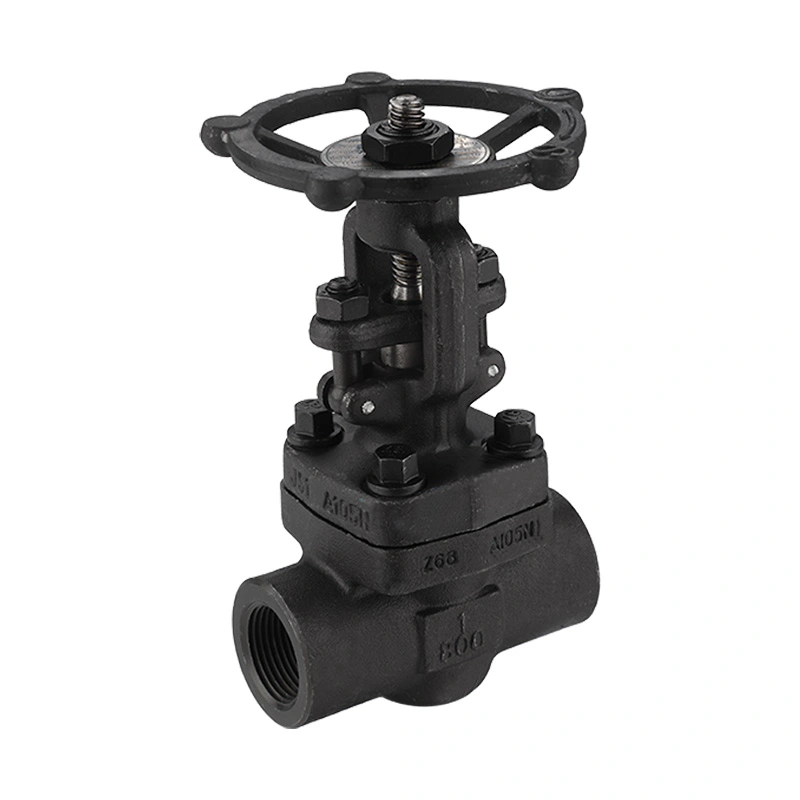

Zasuwa zasuwowa z kutej stali węglowej 800LB to kuta zasuwa do rurociągów przemysłowych o małej średnicy. Wykorzystuje korpus ASTM A105N, układ trzpienia OS&Y, przykręcaną pokrywę i sterowanie za pomocą pokrętła. Dla różnych konfiguracji rurociągów dostępne są połączenia NPT, BSP i złącza do spawania kielichowego.

Shangtai produkuje zawory przemysłowe w Wenzhou, Zhejiang, Chiny. Proces produkcyjny obejmuje obróbkę skrawaniem, montaż, próbę ciśnieniową, kontrolę, znakowanie i pakowanie. Specyfikacje zaworu można potwierdzić na podstawie wymaganego rozmiaru, przyłącza, medium, ciśnienia, temperatury i wymagań materiałowych.

Główne wymiary

Konstrukcja zaworu

Korpus zaworu wykonany jest z kutej stali węglowej ASTM A105N. Pokrywa jest przykręcona do korpusu, umożliwiając dostęp do części wewnętrznych po odizolowaniu i rozhermetyzowaniu przewodu.

Trzon OS&Y

Konstrukcja zewnętrznej śruby i jarzma umieszcza trzpień na zewnątrz korpusu zaworu. Ruch trzpienia można zobaczyć podczas pracy, co zapewnia również proste wizualne wskazanie położenia zaworu.

Solidny klin

Klin porusza się pionowo, zamykając kanał przepływowy. Zasuwa jest przeznaczona do izolowania i zwykle działa w pozycji całkowicie otwartej lub całkowicie zamkniętej.

Materiały mostka i siedziska

Wymieniony materiał trzpienia to ASTM A182 F6a. Tarcza jest dostępna w wersji ASTM A-276 gr. 420 z opcjonalną konfiguracją do utwardzania Stellite 6, natomiast wymieniony materiał siedziska to ASTM A-276 gr. 410.

Ciśnienie i temperatura

Zawór ma klasę znamionową CL800 i maksymalne ciśnienie robocze wynoszące 1975 PSI. Stosowane ciśnienie robocze zależy od temperatury, materiału, rozmiaru i odpowiedniej wartości ciśnienia i temperatury. Zawór należy dobrać biorąc pod uwagę rzeczywiste warunki pracy, a nie samą klasę ciśnienia.

Podany zakres temperatur to -29°C + 425°C. Gdy zawór jest używany w podwyższonych temperaturach, należy sprawdzić gniazdo, trzpień, uszczelkę i inne materiały wewnętrzne pod kątem kompatybilności.

Zakończ opcje połączenia

Zawór może być dostarczony z końcówkami NPT, BSP lub do spawania kielichowego. Połączenie powinno być zgodne ze specyfikacją rurociągu i sposobem montażu.

NPT

Końcówki gwintowane NPT są określone zgodnie z wymienioną normą połączeń ASME B1.20.1. Rozmiar gwintu i współpracujące elementy należy sprawdzić przed instalacją.

BSP

Końcówki BSP są dostępne dla systemów rurowych wykorzystujących kompatybilne gwinty BSP. Wymaganą konfigurację gwintu należy potwierdzić przy składaniu zamówienia.

Spawanie gniazdowe

Końcówki do spawania kielichowego nadają się do rur o małych średnicach, gdzie wymagane jest połączenie spawane. Procedury spawania powinny być zgodne z obowiązującymi specyfikacjami rurociągów.

Wymagania NACE

Specyfikacja zawiera NACE MR0175 / ISO 15156. W przypadku zastosowań wymagających obsługi, materiały zaworu i wymagania produkcyjne należy porównać z rzeczywistymi warunkami pracy i specyfikacją projektu.

Tam, gdzie wymagana jest zgodność z NACE, przed rozpoczęciem produkcji należy potwierdzić wymagane gatunki materiałów, limity twardości, wymagania kontrolne i dokumentację.

Typowe zastosowania

Ropa naftowa i gaz:Punkty izolacyjne o małych średnicach w rurociągach przed i za rurociągiem oraz w rurociągach procesowych.

Rafinacja i petrochemia:Linie technologiczne, rurociągi mediów i połączenia urządzeń wymagające ręcznej izolacji.

Wytwarzanie energii:Wybrane linie parowe, kotłowe i użyteczności publicznej w określonych granicach ciśnienia i temperatury.

Sprzęt przemysłowy:Kompaktowe zespoły rurociągów i urządzenia procesowe wykorzystujące połączenia gwintowane lub kielichowe.

Punkty selekcji

Przed złożeniem zamówienia należy potwierdzić rozmiar zaworu, typ przyłącza, ciśnienie robocze, temperaturę, medium i wymagania materiałowe. W przypadku zastosowań wymagających usług należy podać odpowiednią specyfikację NACE. W przypadku połączeń gwintowych należy sprawdzić typ i rozmiar gwintu. W przypadku połączeń kielichowych należy sprawdzić wymiary rur i wymagania dotyczące spawania.

Zawór przeznaczony jest do izolacji. Jeśli aplikacja wymaga ciągłej regulacji przepływu, przed dokonaniem wyboru należy sprawdzić metodę działania i typ zaworu.

Instalacja i konserwacja

Przed montażem sprawdzić zawór i końcówki przyłączeniowe. Utrzymuj powierzchnie wewnętrzne w czystości i zdejmuj osłony ochronne dopiero wtedy, gdy zawór jest gotowy do montażu.

Połączenia gwintowe należy montować stosując podany sposób uszczelniania, bez nadmiernego dokręcania. W przypadku wersji do spawania kielichowego procedura spawania powinna kontrolować dopływ ciepła i być zgodna z obowiązującymi wymaganiami dotyczącymi rur.

Po montażu należy uruchomić pokrętło i sprawdzić całkowity ruch otwierania i zamykania. Przed konserwacją należy odizolować i rozhermetyzować rurociąg. Kontrola powinna obejmować trzpień, obszar uszczelnienia, połączenie pokrywy, pokrętło i powierzchnie uszczelniające.

Testowanie i dokumentacja

Zawór został zaprojektowany i wyprodukowany zgodnie z normą API 602, przy czym do celów testowania i kontroli określono normę API 598. Kontrola może obejmować kontrolę materiału, kontrolę wymiarową, badanie skorupy, badanie szczelności gniazda, kontrole działania i kontrolę końcową.

Informacje o materiałach, dane wymiarowe, rysunki, protokoły kontroli i dokumentacja testowa mogą zostać dostarczone zgodnie z wymaganiami zamówienia.

Często zadawane pytania

P1: Co to jest zasuwa z kutej stali węglowej 800LB?

Zasuwa odcinająca z kutej stali węglowej 800LB to kuta zasuwa do wysokociśnieniowych rurociągów o małej średnicy. Wykorzystuje korpus z kutej stali węglowej i element zamykający typu zasuwowego do izolacji rurociągu. Wymieniona konfiguracja obejmuje obsługę OS&Y, przykręcaną pokrywę, obsługę za pomocą pokrętła ręcznego oraz połączenia NPT, BSP lub złącza do spawania kielichowego.

P2: Jaka jest różnica pomiędzy OS&Y a konstrukcją z ukrytym mostkiem?

W konstrukcji OS&Y trzpień jest umieszczony na zewnątrz korpusu zaworu i porusza się w sposób widoczny podczas pracy. Konstrukcja z ukrytym trzpieniem utrzymuje ruch trzpienia wewnątrz korpusu zaworu. Układ OS&Y ułatwia wizualną identyfikację przybliżonej pozycji zaworu.

P3: Kiedy należy wybrać połączenie mufowe?

W przypadku systemów rurociągów o małych średnicach, w których wymagane jest połączenie spawane, można rozważyć końcówki do spawania kielichowego. Przed dokonaniem wyboru należy potwierdzić rozmiar rury, grubość ścianki, procedurę spawania i standard rurociągu projektu.

P4: Czy zawór wymaga regularnego smarowania?

Wymagania dotyczące smarowania zależą od konstrukcji zaworu i warunków pracy. Trzpień i elementy robocze należy konserwować zgodnie z instrukcjami konserwacji producenta, a na elementy uszczelniające nie należy nakładać nieodpowiednich smarów.

P5: Co może powodować wyciek zewnętrzny wokół trzpienia?

Wyciek w obszarze trzpienia może być związany ze stanem uszczelnienia, stanem powierzchni trzpienia, niewłaściwą regulacją lub zużyciem podzespołów. Przed kontrolą lub serwisowaniem obszaru uszczelnienia zawór należy odizolować i rozhermetyzować.

P6: Czy ten zawór można dostosować za pomocą innych materiałów?

Inne konfiguracje materiałowe są dostępne na życzenie. Wymagany korpus, tarcza, trzpień, gniazdo i inne materiały należy określić w zależności od medium, ciśnienia, temperatury, warunków korozji i obowiązujących norm.

P7: Jakie informacje należy podać w ofercie?

Proszę podać rozmiar zaworu, typ połączenia, medium, ciśnienie robocze, temperaturę, ilość, wymagania materiałowe, wymagania NACE, jeśli mają zastosowanie, oraz wszelkie obowiązujące rysunki lub specyfikacje projektowe.
