Gdy ważna jest czystość, odporność na korozję, kompaktowa automatyka i niezawodne odcięcie,Szanghajzapewnia1 szt. Elektropolerowany zawór kulowy ze stali nierdzewnej do bezpośredniego montażujako praktyczne rozwiązanie dla wymagających systemów kontroli płynów. Powierzchnia z elektropolerowanej stali nierdzewnej, konstrukcja montażowa bezpośredniego siłownika i precyzyjnie obrobione komponenty sprawiają, że nadaje się on do zastosowań w przemyśle farmaceutycznym, spożywczym, uzdatnianiu wody, chemicznym i zautomatyzowanych zastosowaniach przemysłowych.

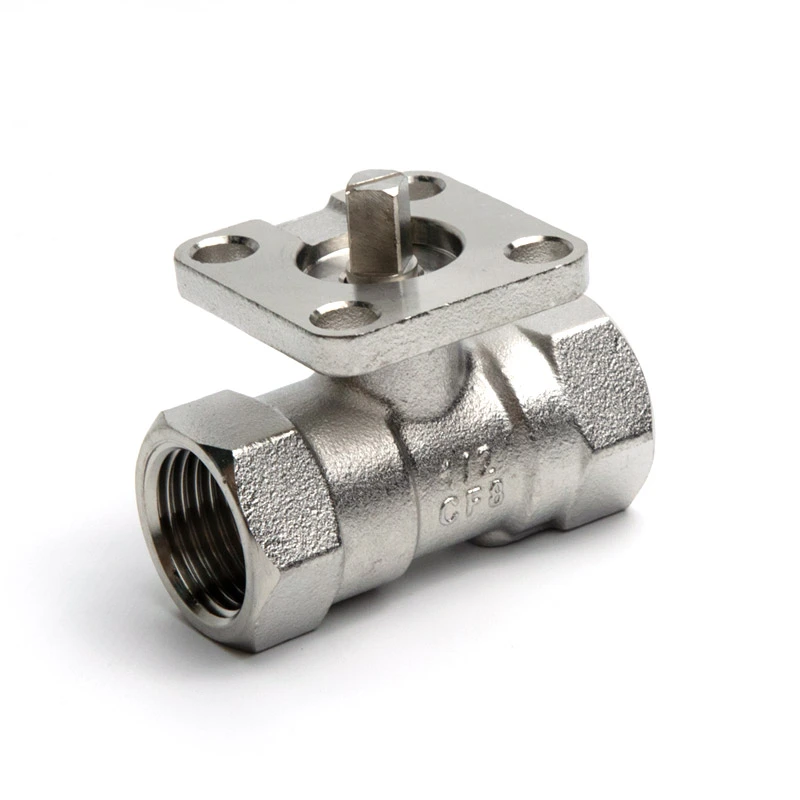

Elektropolerowany zawór kulowy ze stali nierdzewnej do bezpośredniego montażu, 1 szt., łączy w sobie jednoczęściową konstrukcję z elektropolerowaną powierzchnią i zintegrowaną platformą do montażu bezpośredniego. Elektropolerowanie tworzy gładszą i bardziej jednolitą powierzchnię stali nierdzewnej, pomagając zmniejszyć gromadzenie się pozostałości i upraszczając czyszczenie. Konstrukcja do bezpośredniego montażu umożliwia instalację kompatybilnych siłowników pneumatycznych lub elektrycznych bez dodatkowych wsporników montażowych, tworząc bardziej kompaktowe rozwiązanie automatyzacji. Dzięki opcjom ze stali nierdzewnej 304 i 316, połączeniom gwintowanym NPT lub BSP, zakresowi rozmiarów 1/4"–2" i ciśnieniu do 285 PSI, ten typ zaworu kulowego może spełnić szeroki zakres wymagań w zakresie kontroli płynów przemysłowych.
Spis treści
Dlaczego warto wybrać zawór kulowy ze stali nierdzewnej polerowanej elektrolitycznie?
W jaki sposób konstrukcja mocowania bezpośredniego poprawia automatyzację?
Co sprawia, że konstrukcja jednoczęściowa jest praktyczna?
Gdzie można zastosować ten zawór kulowy?
Najważniejsze dane techniczne w skrócie
W jaki sposób kupujący powinni wybrać odpowiedni zawór?
Kluczowe zalety dla odbiorców przemysłowych
Uwagi dotyczące instalacji i konserwacji
Dlaczego warto rozważyć Shangtai przy realizacji swojego projektu Valve?
Dlaczego warto wybrać zawór kulowy ze stali nierdzewnej polerowanej elektrolitycznie?
Stan powierzchni jest ważnym czynnikiem, gdy zawór pracuje w instalacjach, w których liczy się czystość, odporność na korozję i skuteczność konserwacji. Elektropolerowanie usuwa mikroskopijne nierówności z powierzchni stali nierdzewnej i zapewnia gładsze wykończenie. Może to pomóc w ograniczeniu obszarów, w których mogą gromadzić się zanieczyszczenia lub pozostałości po procesie.
W zastosowaniach wymagających częstego czyszczenia lub wymagających higieny gładka powierzchnia zaworu może uprościć konserwację. Stal nierdzewna zapewnia również mocne połączenie trwałości mechanicznej i odporności na korozję, dzięki czemu nadaje się do szerokiej gamy środowisk przemysłowych.
Zawór Shangtai jest dostępny ze stali nierdzewnej 304 jako standardową opcję materiałową, natomiast konfiguracje ze stali nierdzewnej 316 można wybrać, gdy warunki projektowe wymagają dodatkowej odporności na korozję. Strona produktu określa normę ASTM A351 CF8 (304) dla korpusu, ze stalą nierdzewną zastosowaną w głównych elementach mających kontakt z medium oraz komponentami uszczelniającymi na bazie PTFE.
- Gładsza powierzchnia elektropolerowanej stali nierdzewnej
- Zwiększona odporność na korozję i zanieczyszczenia powierzchni
- Łatwiejsze czyszczenie i konserwacja
- Nadaje się do układów płynów wrażliwych na czystość
- Dostępne w różnych konfiguracjach ze stali nierdzewnej
W jaki sposób konstrukcja mocowania bezpośredniego poprawia automatyzację?
Automatyka zaworów przemysłowych często wymaga niezawodnego połączenia pomiędzy zaworem a siłownikiem. Tradycyjne aranżacje mogą wymagać oddzielnych wsporników lub elementów montażowych, co zwiększa liczbę komponentów i całkowitą powierzchnię instalacyjną.
Zawór kulowy do montażu bezpośredniego integruje platformę montażową siłownika z konstrukcją zaworu. Dzięki temu można bezpośrednio instalować kompatybilne siłowniki pneumatyczne lub elektryczne, co pomaga w uproszczeniu układu mechanicznego. Jest to szczególnie przydatne dla producentów sprzętu i integratorów systemów projektujących kompaktowe zautomatyzowane zespoły kontroli płynów.
Konstrukcja do montażu bezpośredniego może zapewnić kilka praktycznych korzyści:
- Kompaktowa instalacja:Eliminuje potrzebę stosowania oddzielnego wspornika montażowego w kompatybilnych konfiguracjach.
- Mniej komponentów:Prostsze połączenie może zmniejszyć ilość dodatkowego sprzętu.
- Gotowość do automatyzacji:Obsługuje integrację z uruchamianiem pneumatycznym lub elektrycznym.
- Elastyczne działanie:W przypadku odpowiednich zastosowań ręcznych można również rozważyć uchwyty przedłużone.
- Łatwiejsza integracja systemu:Znormalizowana koncepcja montażu jest przydatna w przypadku sprzętu OEM i zautomatyzowanych systemów procesowych.
Co sprawia, że konstrukcja jednoczęściowa jest praktyczna?
Jednoczęściowy korpus zaworu kulowego zapewnia prostą konstrukcję do zastosowań, w których preferowany jest kompaktowy i solidny układ zaworu. Zawór wykorzystuje mechanizm kulowy i trzpieniowy do kontrolowania przepływu płynu, podczas gdy gniazdo i elementy uszczelniające zapewniają niezbędną funkcję odcinającą.
Ważna jest także precyzja obróbki. Dokładne wymiary pomiędzy korpusem, kulą, trzpieniem i elementami uszczelniającymi pomagają zapewnić płynną pracę i niezawodne uszczelnienie. W ramach swojego podejścia produkcyjnego Shangtai określa precyzyjnie obrobione komponenty i kontrolę materiałów.
Zawór jest również wyposażony w trzpień zapobiegający wydmuchowi i opcję urządzenia blokującego. Cechy te mogą być przydatne w instalacjach przemysłowych, gdzie ważne są kontrolowane działanie i bezpieczeństwo mechaniczne.
Gdzie można zastosować ten zawór kulowy?
Połączenie elektropolerowanej stali nierdzewnej, zwartej konstrukcji i bezpośredniego montażu siłownika sprawia, że zawór ten nadaje się do zastosowań, w których wymagana jest zarówno izolacja cieczy, jak i automatyzacja.
Typowe obszary zastosowań obejmują:
- Sprzęt farmaceutyczny:Przydatne tam, gdzie ważne są gładkie powierzchnie i łatwe do czyszczenia elementy kontroli przepływu.
- Przetwórstwo spożywcze:Nadaje się do systemów płynów wymagających odpornych na korozję elementów ze stali nierdzewnej.
- Uzdatnianie wody:Odpowiednie do zautomatyzowanych punktów izolacji i kontroli przepływu.
- Obróbka chemiczna:Konstrukcja ze stali nierdzewnej może zapewnić trwałość w wybranych środowiskach procesowych.
- Automatyka przemysłowa:Bezpośredni montaż siłownika umożliwia automatyczne otwieranie i zamykanie.
- Sprzęt OEM:Kompaktowa konfiguracja zaworu może uprościć integrację z maszynami pakowanymi.
Przydatność zastosowania należy zawsze oceniać na podstawie rzeczywistego płynu, ciśnienia, temperatury, kompatybilności chemicznej, standardu połączenia i wymagań siłownika.
Najważniejsze dane techniczne w skrócie
Poniższe specyfikacje stanowią praktyczne odniesienie dla inżynierów, dystrybutorów, nabywców OEM i integratorów systemów oceniających ten zawór.
| Parametr | Specyfikacja |
|---|---|
| Typ zaworu | 1 szt. Elektropolerowany zawór kulowy ze stali nierdzewnej do bezpośredniego montażu |
| Rozmiar nominalny | 1/4" do 2" |
| Klasa ciśnienia | CL150 |
| Maksymalne ciśnienie | 285 psi |
| Standardy gwintów | NPT/BSP |
| Standard projektowania i produkcji | ASME B16.34 |
| Norma testowania | API598 |
| Materiał korpusu | ASTM A351 CF8 (304) |
| Materiał kulki i trzpienia | ASTM A182 F304 |
| Materiał siedziska | RPTFE (PTFE + 15% wypełniacza) |
| Zakres temperatur | -25°C do 150°C |
| Typ portu | Zmniejszony port |
W celu dokonania wyboru technicznego kupujący powinni przed złożeniem zamówienia sprawdzić najnowsze rysunki wymiarowe, parametry ciśnienia i temperatury, konfigurację materiałów i wymagania dotyczące połączeń.
W jaki sposób kupujący powinni wybrać odpowiedni zawór?
Wybór zaworu kulowego ze stali nierdzewnej powinien obejmować coś więcej niż tylko dopasowanie nominalnego rozmiaru rury. Inżynierowie powinni wziąć pod uwagę całe środowisko operacyjne, aby uniknąć problemów ze zgodnością i wydajnością.
1. Potwierdź standard połączenia
Zawór obsługuje konfiguracje z gwintami NPT i BSP. Wybrany standard gwintu powinien pasować do podłączonego systemu rur lub złączek, aby uniknąć problemów z instalacją.
2. Sprawdź ciśnienie i temperaturę
Określone maksymalne ciśnienie wynosi 285 PSI, natomiast podany zakres temperatur wynosi od -25°C do 150°C. Rzeczywiste warunki stosowania powinny mieścić się w obowiązujących wartościach ciśnienia i temperatury.
3. Oceń zgodność materiałów
Stal nierdzewna 304 i 316 oferuje różne poziomy odporności na korozję. Przy wyborze materiału należy wziąć pod uwagę płyn procesowy, stężenie, temperaturę i środki czyszczące.
4. Określ metodę działania
W przypadku sprzętu zautomatyzowanego należy potwierdzić, czy preferowany jest siłownik pneumatyczny czy elektryczny. Konstrukcja do montażu bezpośredniego może pomóc w zmniejszeniu złożoności instalacji, jeśli siłownik jest kompatybilny z układem mocowania zaworu.
5. Rozważ wymagania dotyczące przepływu
W tym modelu zastosowano konfigurację ze zredukowanymi portami. Kupujący powinni wziąć pod uwagę wymagane natężenie przepływu i spadek ciśnienia, zamiast wybierać zawór wyłącznie na podstawie rozmiaru rury. Wymienione wartości Kv mogą stanowić użyteczny punkt wyjścia do oceny przepływu.
Kluczowe zalety dla odbiorców przemysłowych
Dla kupujących porównujących zawory kulowe ze stali nierdzewnej wartość tej konfiguracji wynika z połączenia obróbki powierzchni, konstrukcji, kompatybilności z automatyzacją i elastyczności produkcji.
| Funkcja | Praktyczna korzyść |
|---|---|
| Wykończenie elektropolerowane | Gładsza powierzchnia i łatwiejsze czyszczenie |
| Konstrukcja ze stali nierdzewnej | Odporność na korozję i trwałość mechaniczna |
| Platforma do bezpośredniego montażu | Upraszcza integrację siłownika |
| Jednoczęściowy korpus | Kompaktowa i prosta konstrukcja zaworu |
| 304/316 Opcje | Umożliwia wybór materiału dla różnych środowisk |
| Gwinty NPT/BSP | Obsługuje różne wymagania dotyczące połączeń rurowych |
| Dostosowanie OEM | Obsługuje niestandardowe specyfikacje i wymagania zbiorcze |
Uwagi dotyczące instalacji i konserwacji
Nawet zawór wysokiej jakości wymaga odpowiednich praktyk instalacyjnych i operacyjnych. Przed montażem należy sprawdzić gwinty, powierzchnie uszczelniające, korpus zaworu i rurociąg pod kątem zanieczyszczeń lub uszkodzeń. Rurociąg powinien być odpowiednio ustawiony, aby zapobiec niepotrzebnym naprężeniom mechanicznym zaworu.
Podczas uruchamiania należy sprawdzić, czy zawór otwiera się i zamyka płynnie oraz czy siłownik, jeśli jest zainstalowany, działa w wymaganym zakresie momentu obrotowego. Próby ciśnieniowe powinny być zgodne z obowiązującymi procedurami projektowymi i wymogami bezpieczeństwa.
W przypadku długotrwałej obsługi zespoły konserwacyjne powinny okresowo sprawdzać:
- Zewnętrzny wyciek wokół połączeń gwintowych i uszczelek
- Moment obrotowy i ruch zaworu
- Montaż i ustawienie siłownika
- Oznaki korozji lub uszkodzenia powierzchni
- Wydajność gniazda i uszczelnienia
- Warunki ciśnienia i temperatury pracy
Podczas instalacji, testowania lub serwisowania zaworu zaleca się przestrzeganie dokumentacji technicznej producenta i obowiązujących norm branżowych.
Często zadawane pytania
Jaka jest główna zaleta zaworu kulowego ze stali nierdzewnej polerowanej elektrolitycznie?
Elektropolerowanie zapewnia gładszą powierzchnię stali nierdzewnej, która może poprawić łatwość czyszczenia, zmniejszyć gromadzenie się pozostałości na powierzchni i zwiększyć odporność na korozję. Dzięki temu zawór jest szczególnie atrakcyjny w zastosowaniach przemysłowych, w których liczy się czystość.
Czy zawór można podłączyć do siłownika pneumatycznego?
Tak. Platforma do montażu bezpośredniego została zaprojektowana do obsługi kompatybilnych siłowników pneumatycznych. W zależności od wymagań eksploatacyjnych można również rozważyć siłowniki elektryczne i odpowiednie przedłużone uchwyty.
Jakie rozmiary są dostępne?
Standardowy zakres rozmiarów wynosi od 1/4” do 2”. Kupujący wymagający innych rozmiarów lub niestandardowych specyfikacji mogą omówić swoje wymagania z producentem.
Czy zawór obsługuje gwinty NPT i BSP?
Tak. Dostępne są opcje połączeń gwintowych NPT i BSP, co pozwala na dopasowanie zaworu do różnych systemów rurociągów.
Jakie standardy są związane z tym zaworem?
Informacje o produkcie określają ASME B16.34 w zakresie projektowania i produkcji oraz API 598 w zakresie testowania i kontroli. Wymagania specyficzne dla projektu należy potwierdzić przed udzieleniem zamówienia.
Czy Shangtai może zapewnić personalizację OEM?
Tak. Shangtai obsługuje wymagania dotyczące zaworów OEM i niestandardowych, w tym wybór materiałów, specyfikacje, obróbkę powierzchni, standardy połączeń i wymagania dotyczące produkcji masowej.
Dlaczego warto rozważyć Shangtai przy realizacji swojego projektu Valve?
The1 szt. Elektropolerowany zawór kulowy ze stali nierdzewnej do bezpośredniego montażujest przeznaczony dla nabywców, którzy potrzebują połączenia gładkiej powierzchni stali nierdzewnej, kompaktowej konstrukcji zaworu i wygodnej integracji automatyki. Opcje ze stali nierdzewnej 304/316, przyłącza NPT lub BSP, bezpośrednia konstrukcja montażowa siłownika i konstrukcja przemysłowa sprawiają, że jest to wszechstronny wybór dla systemów kontroli płynów w wielu gałęziach przemysłu.
Szanghaj wspiera dystrybutorów, producentów sprzętu OEM, integratorów systemów i projekty przemysłowe, oferując niestandardowe rozwiązania zaworów i możliwości dostaw masowych. Jeśli oceniasz rozmiar zaworu, materiał, ciśnienie znamionowe, typ połączenia, obróbkę powierzchni lub kompatybilność siłownika, zapoznaj się z 1-częściowym elektropolerowanym zaworem kulowym do bezpośredniego montażu ze stali nierdzewnej, aby uzyskać szczegółowe informacje o produkcie i wyborze.
Szukasz niezawodnego rozwiązania w zakresie zaworów ze stali nierdzewnej do swojego następnego projektu?Podziel się wymaganym rozmiarem, medium roboczym, ciśnieniem, temperaturą, standardem połączenia i wymaganiami automatyzacji z Shangtai, aby otrzymać odpowiednią konfigurację i wsparcie techniczne.Skontaktuj się z namijuż dziś, aby omówić wymagania dotyczące zaworów OEM, niestandardowych lub masowych i znaleźć praktyczne rozwiązanie dla Twojego systemu kontroli płynów.
