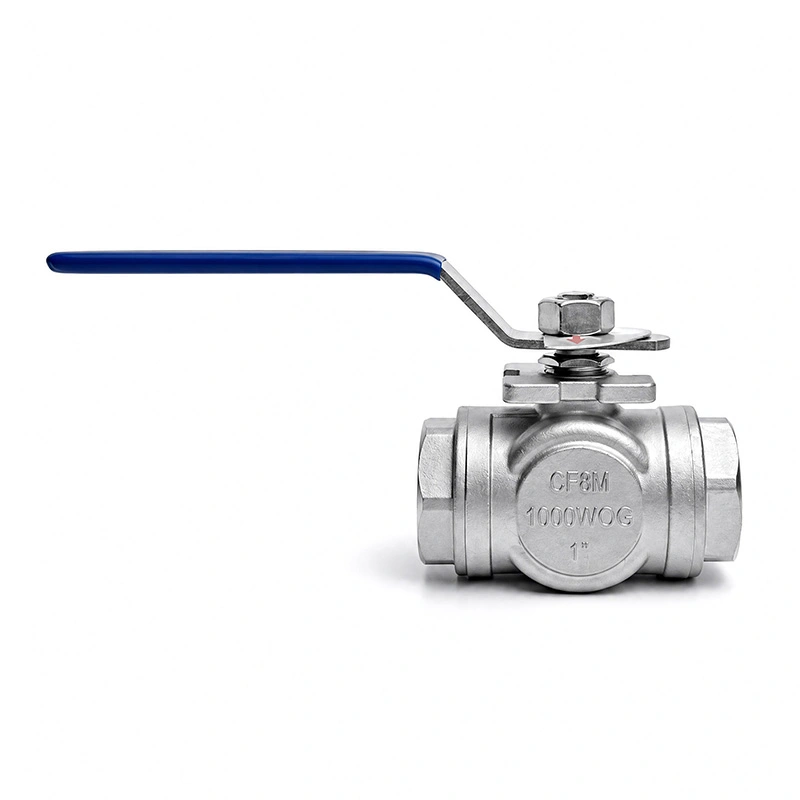

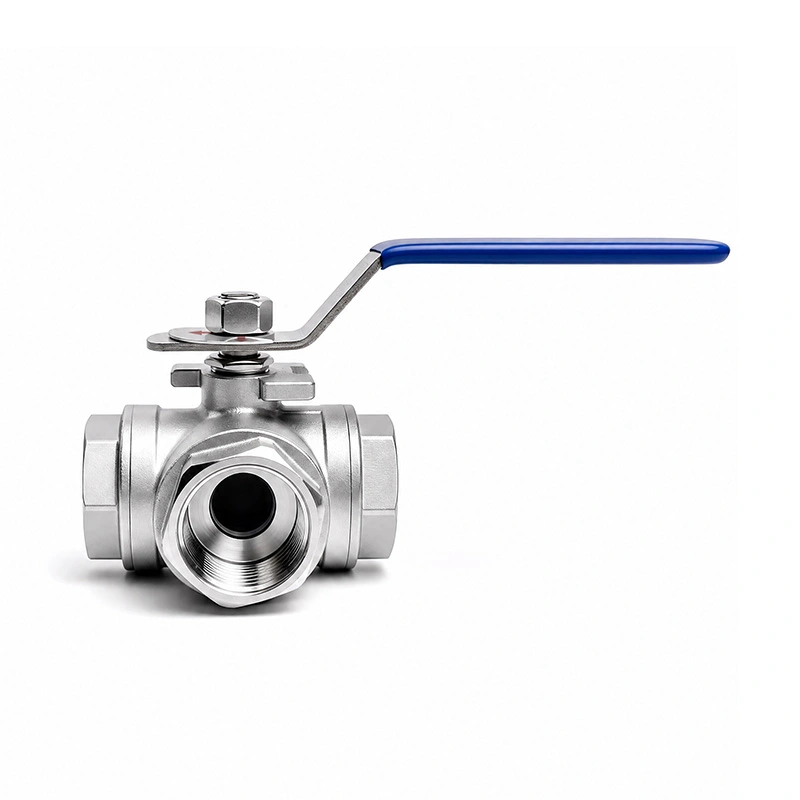

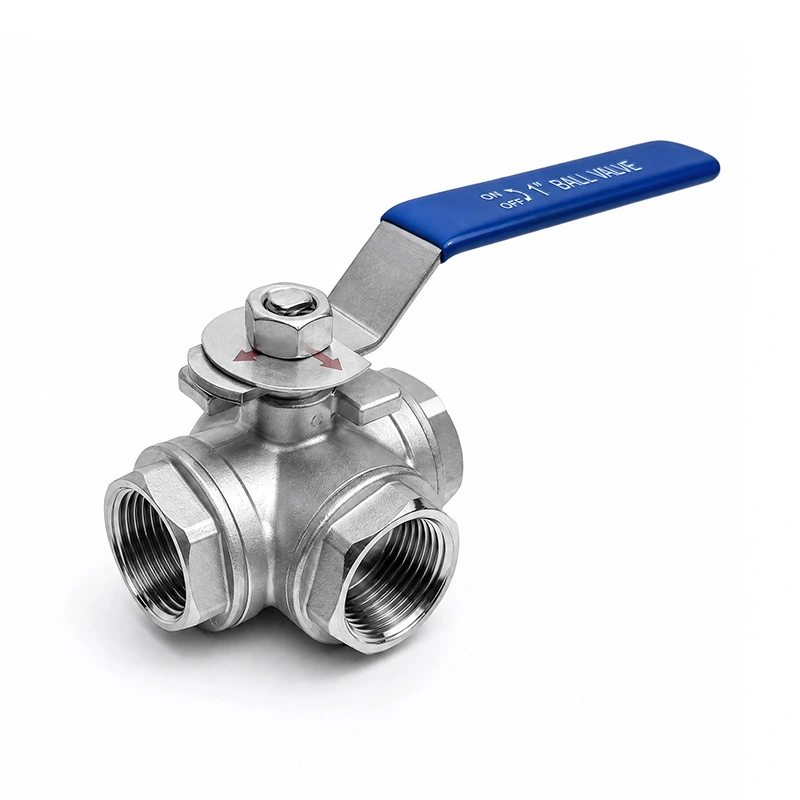

Trójdrożny zawór kulowy T

Trójdrogowy zawór kulowy typu T jest przeznaczony do systemów rurociągów wymagających elastycznej kontroli przepływu w jednym kompaktowym urządzeniu zawór. Kanał przepływowy w kształcie litery T może łączyć wiele kierunków rurociągu, dzięki czemu nadaje się do mieszania, rozdzielania, omijanie lub dystrybucja mediów.

W porównaniu do stosowania kilku zaworów dwudrogowych, trójdrożny zawór kulowy z portem T pomaga uprościć układ rurociągu i zmniejszyć punktów połączeń i poprawić wydajność działania w systemach kontroli płynów.

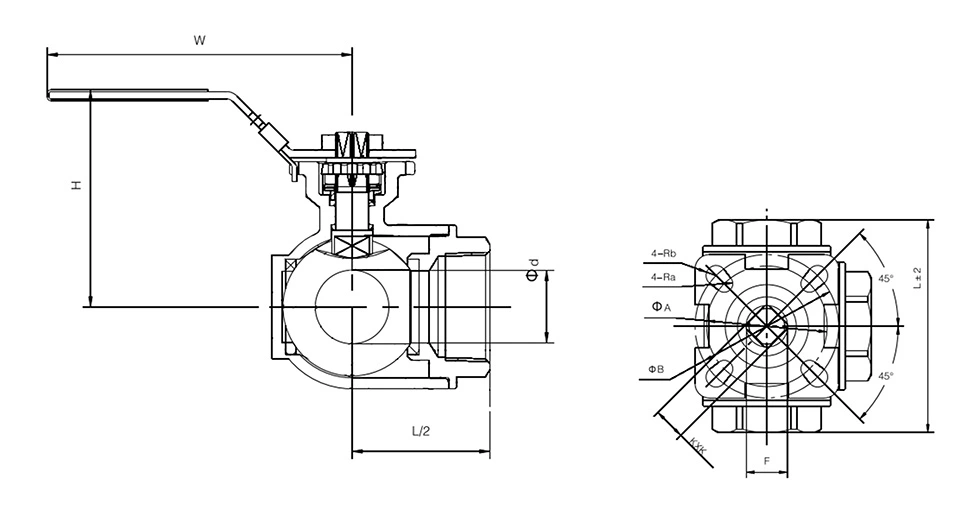

Główne wymiary

* N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP

Dlaczego warto wybrać nas

Producent zaworu źródłowego

Shangtai to profesjonalna fabryka zaworów zlokalizowana w Wenzhou w Zhejiang w Chinach, zaledwie 10 minut od lotniska.

Certyfikowany system produkcyjny

Nasza produkcja jest zgodna z normami zarządzania jakością ISO 9001 i wymogami certyfikacji CE.

Drobne przetwarzanie gwintów

Precyzyjnie obrobione gwinty zapewniają płynny montaż, stabilne połączenie i niezawodne uszczelnienie.

Pełna kontrola jakości

Standardowa kontrola jest stosowana podczas kontroli materiałów, obróbki skrawaniem, montażu, prób ciśnieniowych i pakowania.

Weryfikacja materiału na miejscu

Wyposażeni w urządzenia do badania materiałów, wspieramy kontrolę materiałów na miejscu, aby zwiększyć pewność zakupów.

Możliwość rozwoju pleśni

Możemy wspierać rozwój form i produkcję niestandardową zgodnie z rysunkami, próbkami lub wymaganiami OEM.

Szybka reakcja posprzedażna

Nasz zespół serwisowy zapewnia terminowe wsparcie w zakresie wyboru produktu, realizacji zamówienia i problemów posprzedażowych.

Obowiązujące branże

Uzdatnianie wody:Stosowany w dystrybucji wody, filtracji i rurociągach procesowych, gdzie przepływ musi zostać przekierowany pomiędzy podłączonymi liniami.

Przetwarzanie chemiczne:Nadaje się do rurociągów przesyłu, dozowania i przetwarzania chemikaliów, gdy materiały zaworów i uszczelnień są kompatybilne z medium roboczym.

Systemy HVAC:Stosowany w systemach obiegowych ogrzewania i chłodzenia do przełączania lub zmiany kierunku przepływu pomiędzy różnymi gałęziami.

Przetwarzanie farmaceutyczne:Nadaje się do urządzeń procesowych i czystych systemów użyteczności publicznej, gdzie typ połączenia, materiały zaworów i konfiguracja wewnętrzna spełniają obowiązujące wymagania sanitarne.

Automatyka przemysłowa:Stosowany w zautomatyzowanych płozach, kolektorach i sprzęcie procesowym, gdzie kilka kierunków rurociągu musi być sterowanych za pomocą jednego zaworu trójdrogowego.

Ogólna dystrybucja płynów:Ma zastosowanie do układów mieszania, przekierowania i obejścia cieczy, w zależności od ciśnienia, temperatury i specyfikacji materiału zaworu.

Często zadawane pytania

P1: Jaka jest główna funkcja trójdrożnego zaworu kulowego z portem T?

Konfiguracja portu T może łączyć różne kombinacje trzech portów zaworów w miarę obracania się kuli. Można go stosować do zmiany kierunku przepływu, mieszania przepływu, obejścia lub przełączania między odgałęzieniami rurociągów, w zależności od orientacji portu i wymaganej pozycji roboczej.

P2: Jaka jest różnica między portem T a portem L?

Konfiguracje portu T i L zapewniają różne ścieżki przepływu. Port T może łączyć trzy porty w określonych pozycjach kuli, dzięki czemu nadaje się do zastosowań wymagających więcej niż jednego układu przepływu. Port L zazwyczaj łączy dwa porty na raz i jest powszechnie używany do przełączania przepływu między dwoma kierunkami.

P3: Czy zawór trójnikowy może rozprowadzać przepływ do dwóch wylotów?

Tak, zawór trójnikowy może umożliwiać przepływ z jednego wlotu do dwóch wylotów w odpowiednich konfiguracjach. Jednakże na rzeczywisty rozkład przepływu wpływa różnica ciśnień, opór za rurociągiem, rozmiar rury i układ systemu. Nie należy zakładać, że oba wyloty będą miały równy przepływ.

P4: Jakie informacje są potrzebne przy wyborze trójdrożnego zaworu kulowego?

Podaj wielkość zaworu, medium robocze, ciśnienie, temperaturę, standard połączenia, materiały korpusu i uszczelnienia, wymagany wzór przepływu i metodę działania. W przypadku systemów zautomatyzowanych należy również potwierdzić typ siłownika i wymagany moment obrotowy.

P5: Do czego służy trójdrożny zawór kulowy T?

A Trójdrożny zawór kulowy Tjest stosowany, gdy system rurociągów wymaga wielu ścieżek przepływu przez trzy połączone porty. Rzeczywista funkcja przepływu zależy od geometrii króćca wewnętrznego, położenia kuli i układu rurociągu, dlatego przed złożeniem zamówienia należy potwierdzić wymagany wzór przepływu.

P6: Czy materiały zaworu można sprawdzić przed wysyłką?

Tak. Weryfikację i kontrolę materiału można zorganizować zgodnie z konfiguracją produktu i wymaganiami zamówienia. Jeśli określono inaczej, można również dostarczyć dokumentację materiałową lub zapisy z inspekcji.
