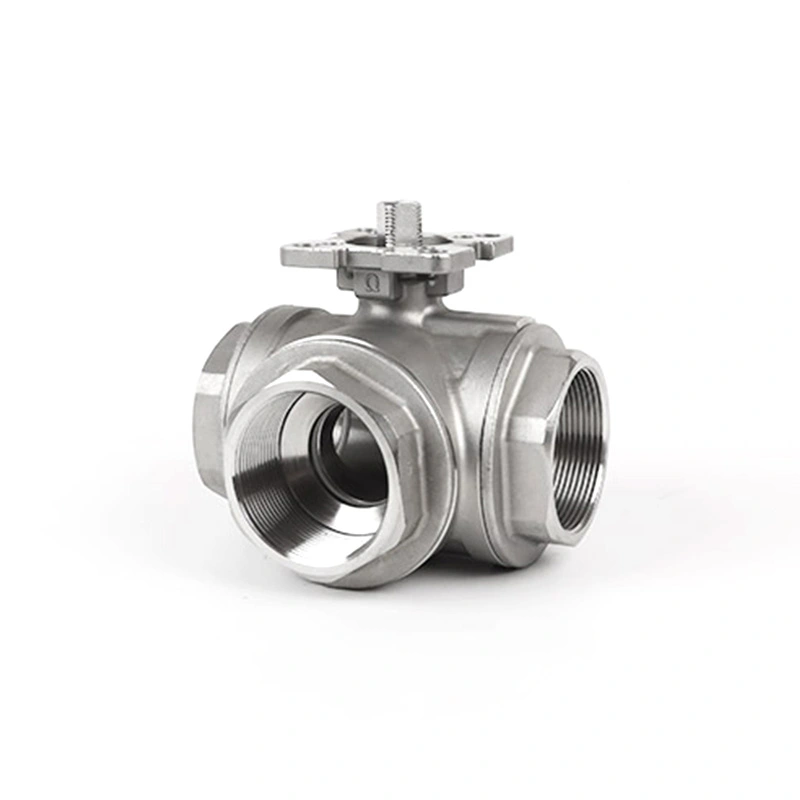

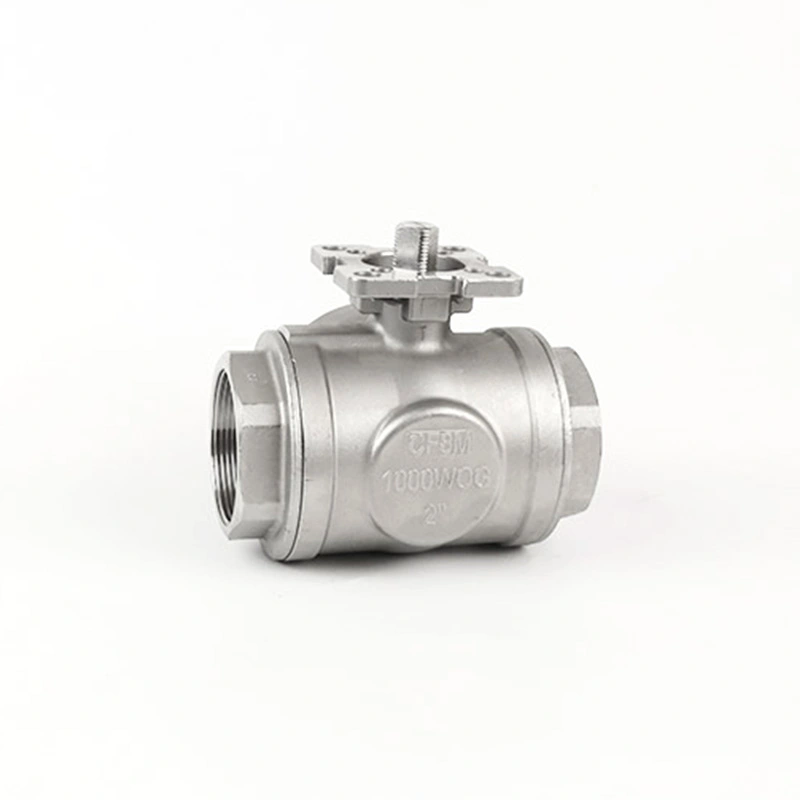

Trójdrogowy zawór kulowy z przyłączem T do bezpośredniego montażu ISO 5211

Trójdrogowy zawór kulowy Shangtai z przyłączem T do bezpośredniego montażu ISO 5211 został zaprojektowany z myślą o elastycznej kontroli przepływu w przemysłowych systemach rurociągów. Konstrukcja z portem T umożliwia mieszanie, rozdzielanie i wielokierunkową dystrybucję przepływu, natomiast podkładka montażowa ISO 5211 umożliwia szybką i stabilną instalację siłownika.

Jako producent zaworów źródłowych w Wenzhou w Chinach, Shangtai oferuje konkurencyjne ceny bezpośrednio w fabryce, niezawodne moce produkcyjne i duże uznanie na chińskim rynku zaworów. Nasza fabryka znajduje się zaledwie 10 minut od lotniska, co ułatwia wizyty i inspekcje.

Wprowadzenie produktu

Ten trójdrożny zawór kulowy z portem T nadaje się do zastosowań, w których jeden zawór musi sterować wieloma kierunkami przepływu. W porównaniu ze standardowymi zaworami dwudrogowymi pomaga uprościć układ rurociągów, zmniejszyć przestrzeń instalacyjną i poprawić wydajność sterowania systemem.

Główne wymiary

Kluczowe zalety to:

Konstrukcja z portem T do mieszania, zmiany kierunku i dystrybucji mediów

Podkładka do bezpośredniego montażu ISO 5211 do podłączenia siłownika pneumatycznego lub elektrycznego

Nie jest wymagany żaden dodatkowy wspornik, co pomaga zmniejszyć wysokość montażu i poprawić wyrównanie siłownika

Precyzyjne gwintowane końcówki zapewniają płynny montaż i bezpieczne połączenie rur

Stabilne uszczelnienie zapewniające niezawodną codzienną pracę

Wsparcie OEM/ODM, wspierane przez możliwości Shangtai w zakresie rozwoju form

Dostępne są rysunki parametrów produktu w celu potwierdzenia rozmiaru, dopasowania projektu i oceny technicznej.

Proces kontroli jakości

Shangtai stosuje ustandaryzowany system kontroli obejmujący IQC, IPQC, FQC i OQC, aby utrzymać jakość pod kontrolą od materiału po wysyłkę.

IQC – przychodząca kontrola jakości

Surowce są sprawdzane przed produkcją. Sprzęt do badania materiałów umożliwia weryfikację materiału na miejscu.

IPQC – Kontrola jakości w procesie

Podczas obróbki i montażu sprawdzane są kluczowe wymiary, dokładność gwintu, wykończenie powierzchni i wymiary podkładki ISO 5211.

FQC – Końcowa kontrola jakości

Gotowe zawory są testowane pod kątem wyglądu, działania, szczelności i niezawodności ciśnieniowej zgodnie z wymaganiami zamówienia.

OQC – Wychodząca Kontrola Jakości

Przed dostawą sprawdzane jest opakowanie, oznakowanie, ilość i dokumenty, aby upewnić się, że towar jest gotowy do bezpiecznej wysyłki.

Często zadawane pytania

P1: W jaki sposób kula z portem T określa kierunek przepływu?

Ścieżka przepływu jest określona przez układ wewnętrznego otworu i położenie obrotowe kuli. Przed montażem należy sprawdzić wymagane połączenie trzech króćców rurociągu, tak aby położenie dźwigni zaworu lub siłownika odpowiadało zamierzonej drodze przepływu.

P2: Czy zawór trójdrożny może być używany zarówno do mieszania, jak i do rozdzielania?

Tak, konfigurację z portem T można zastosować w przypadku różnych układów przepływu trójdrożnego. To, czy nadaje się do mieszania, zmiany kierunku czy dystrybucji, zależy od geometrii portu, warunków ciśnieniowych i układu rurociągów. Wymagany schemat przepływu należy określić przy składaniu zamówienia.

P3: Czy siłownik musi odpowiadać momentowi obrotowemu zaworu?

Tak. Siłownik powinien zapewniać wystarczający moment obrotowy dla zaworu w rzeczywistych warunkach pracy. Przy wyborze siłownika pneumatycznego lub elektrycznego należy wziąć pod uwagę wielkość zaworu, materiał gniazda, ciśnienie robocze, medium i częstotliwość roboczą.

P4: Co należy wziąć pod uwagę przy wyborze gniazda zaworu?

Materiał gniazda należy dobrać w zależności od czynnika roboczego, temperatury, ciśnienia i wymaganej szczelności. Zgodność chemiczna jest szczególnie ważna, gdy zawór jest używany do cieczy agresywnych lub procesowych.

P5: Czy tego typu zawór można zastosować na płozie lub kolektorze?

Tak. Konfigurację trójdrogową można stosować w płytach procesowych, rozdzielaczach i kompaktowych zespołach rurociągów, w których jeden zawór musi kontrolować przepływ między wieloma odgałęzieniami. Podczas projektowania systemu należy uwzględnić dostępną przestrzeń, orientację przyłącza i położenie siłownika.

P6: Co się stanie, jeśli ciśnienie w rurociągu będzie różne w trzech portach?

Różne warunki ciśnienia mogą wpływać na kierunek przepływu, natężenie przepływu i siłę wymaganą do obsługi zaworu. Dlatego też konfigurację zaworu należy wybrać w oparciu o rzeczywiste warunki ciśnienia w każdym podłączonym porcie, a nie tylko w oparciu o nominalny rozmiar rury.

P7: Co to jest trójdrogowy zawór kulowy z przyłączem T podkładki do bezpośredniego montażu ISO 5211?

A Trójdrogowy zawór kulowy z przyłączem T do bezpośredniego montażu ISO 5211to zawór trójdrogowy łączący konfigurację z kulą w kształcie litery T i interfejsem montażowym siłownika zgodnym z normą ISO 5211. Jest przeznaczony do systemów wymagających kontrolowanego przepływu pomiędzy trzema połączeniami rurociągów i może być skonfigurowany do pracy ręcznej lub automatycznej.
