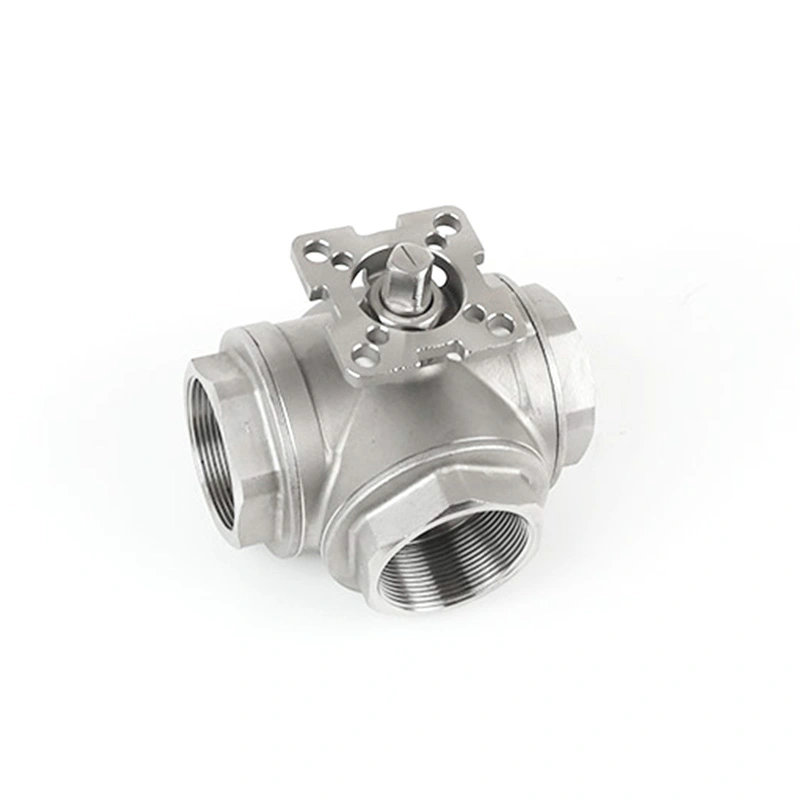

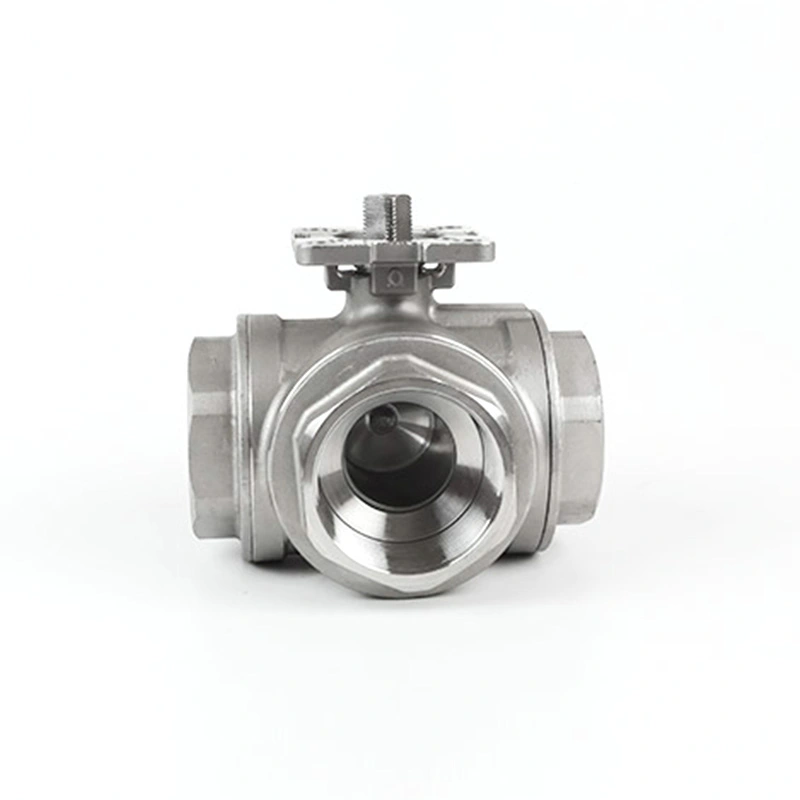

Trójdrogowy zawór kulowy z przyłączem L do bezpośredniego montażu ISO 5211

Trójdrogowy zawór kulowy z przyłączem L do bezpośredniego montażu ISO 5211 jest przeznaczony do systemów rurociągów wymagających przełączania kierunku przepływu. Struktura portu L łączy jeden wspólny port z jedną z dwóch ścieżek przepływu, dzięki czemu idealnie nadaje się do stosowania w przypadku przekierowań, linii obejściowych, systemów cyrkulacyjnych, sprzętu dozującego i zautomatyzowanych jednostek sterujących płynami.

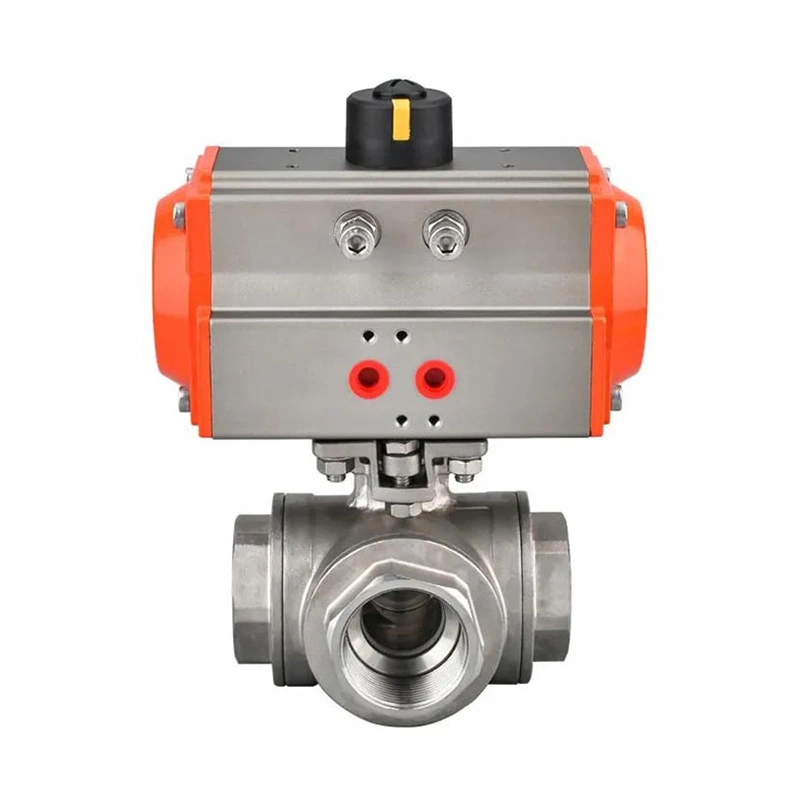

Zintegrowana podkładka do bezpośredniego montażu ISO 5211 umożliwia łatwiejszą instalację siłowników pneumatycznych lub elektrycznych. Poprawia wyrównanie siłowników, zmniejsza liczbę dodatkowych wsporników i złączy, oszczędza przestrzeń instalacyjną i wspiera wydajną automatyzację.

Precyzyjnie obrobione gwintowane końcówki zapewniają płynną instalację, bezpieczne połączenie i stabilne uszczelnienie w przypadku dopasowania do odpowiedniego standardu rury.

Główne wymiary

O Szanghaju

Shangtai to producent zaworów źródłowych z siedzibą w Wenzhou w Zhejiang w Chinach, będący główną bazą produkcyjną zaworów. Nasza fabryka znajduje się zaledwie 10 minut od lotniska, dzięki czemu wizyty i inspekcje są wygodne dla klientów na całym świecie.

Jako uznany producent zaworów w Chinach, Shangtai oferuje ceny bezpośrednio w fabryce, bezpośrednio kontrolując produkcję, oprzyrządowanie, inspekcję i dostawy. Posiadamy certyfikaty ISO 9001 i CE, a także wspieramy rozwój form i dostosowywanie OEM/ODM.

W przypadku tego produktu zapewniamy rysunki parametrów, wskazówki techniczne i szybką obsługę posprzedażną, aby pomóc klientom mieć pewność zakupu.

Proces kontroli jakości

Weryfikacja surowca

Sprzęt do testowania materiałów umożliwia kontrolę i potwierdzenie materiału na miejscu.

Kontrola obróbki

Dokładność gwintu, wymiary, wykończenie powierzchni i kluczowe elementy konstrukcyjne są sprawdzane podczas produkcji.

Sterowanie podkładką ISO 5211

Wymiary montażowe i wyrównanie interfejsu siłownika są sprawdzane w celu zapewnienia kompatybilności.

Kontrola montażu

Kula, gniazdo, trzpień i elementy uszczelniające są montowane zgodnie ze znormalizowanymi procedurami.

Test ciśnienia i uszczelnienia

Przed wysyłką zawory są testowane pod kątem szczelności i niezawodności działania.

Kontrola końcowa i pakowanie

Wygląd, oznakowanie, ilość i opakowanie są sprawdzane pod kątem spełnienia wymagań zamówienia.

Często zadawane pytania

P1: Jaka jest główna funkcja trójdrożnego zaworu kulowego z portem L?

Konfiguracja portu L jest używana głównie do przełączania lub zmiany kierunku przepływu pomiędzy podłączonymi odgałęzieniami rurociągu. Układ wewnętrznego portu umożliwia operatorowi zmianę ścieżki przepływu poprzez obrócenie kuli do wymaganej pozycji.

P2: Do czego służy podkładka do bezpośredniego montażu ISO 5211?

Podkładka montażowa ISO 5211 zapewnia ustandaryzowany interfejs dla kompatybilnych siłowników pneumatycznych lub elektrycznych. Sposób montażu siłownika i moment obrotowy należy sprawdzić w zależności od wielkości zaworu i wymagań zastosowania.

P3: Czy zawór z portem L może łączyć wszystkie trzy porty jednocześnie?

Zawory z portem L są zazwyczaj przeznaczone do przełączania przepływu pomiędzy dwoma portami, a nie do jednoczesnego łączenia wszystkich trzech portów. Jeżeli wymagana jest ścieżka przepływu z trzema portami lub funkcja mieszania, bardziej odpowiednia może być konfiguracja z portem T.

P4: Czy Shangtai może dostarczyć rysunki produktów i parametry techniczne?

Tak. Można udostępnić rysunki produktów, informacje o wymiarach i specyfikacje techniczne w celu doboru zaworu, planowania instalacji i potwierdzenia wymiarów. Wymagane parametry połączenia, ciśnienia, temperatury i materiału należy potwierdzić przed rozpoczęciem produkcji.

P5: Czy zawór można dostosować do różnych warunków pracy?

Tak. Kombinacje materiałów, elementy uszczelniające, specyfikacje połączeń i konfiguracje siłowników można uwzględnić w zależności od czynnika roboczego, ciśnienia, temperatury i wymagań dotyczących sterowania.

P6: Czy materiał zaworu może zostać zweryfikowany przed wysyłką?

Weryfikację materiału można zorganizować zgodnie z konfiguracją produktu i wymogami kontroli. Jeśli określono inaczej, można również dostarczyć dokumentację materiałową i powiązane zapisy z kontroli.

P7: Jakie informacje powinienem podać przed złożeniem zamówienia?

Proszę podać rozmiar zaworu, materiały korpusu i uszczelnienia, medium robocze, ciśnienie, temperaturę, standard połączenia, wymagany wzór przepływu i wymagania dotyczące siłownika. W przypadku zastosowań zautomatyzowanych należy również potwierdzić typ siłownika i wymagany moment obrotowy.

P8: Co to jest trójdrogowy zawór kulowy z przyłączem L podkładki do bezpośredniego montażu ISO 5211?

A Trójdrogowy zawór kulowy z przyłączem L do bezpośredniego montażu ISO 5211łączy w sobie trójkierunkową ścieżkę przepływu z portem L z interfejsem montażowym siłownika ISO 5211. Jest przeznaczony do zastosowań wymagających przełączania lub zmiany kierunku przepływu wraz z uruchamianiem pneumatycznym lub elektrycznym.
