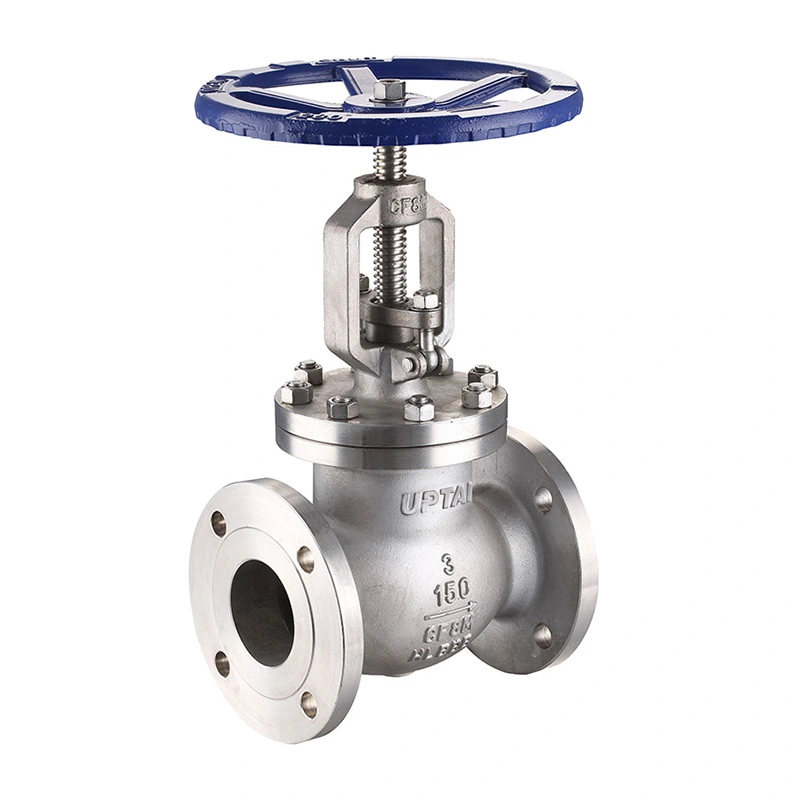

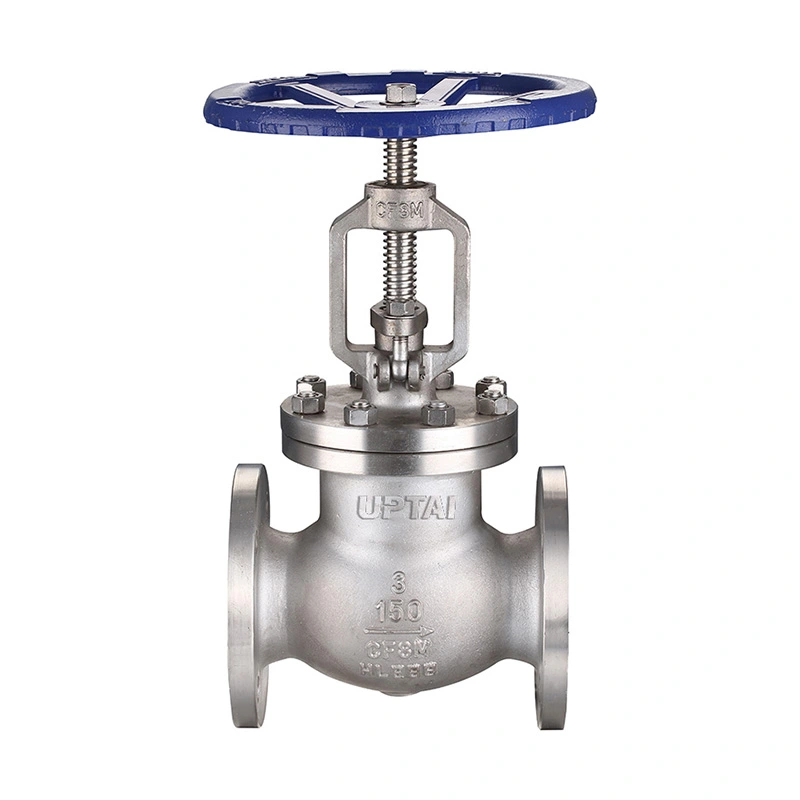

Zawór kulowy kołnierzowy zgodny ze standardem ANSI

Zawór przelotowy kołnierzowy zgodny ze standardem ANSI to zawór kulowy ze stali nierdzewnej klasy 150 do rurociągów przemysłowych, gdzie wymagana jest regulacja przepływu i odcięcie. Jego dysk porusza się w kierunku gniazda i od niego, zmieniając obszar przepływu, dzięki czemu zawór nadaje się do zastosowań wymagających bardziej kontrolowanej regulacji przepływu niż prosty zawór odcinający.

Shangtai dostarcza ten zawór z końcówkami kołnierzowymi kompatybilnymi z RF i obsługą pokrętła. Dostępna konfiguracja obejmuje materiały korpusu i tarcz CF8/CF8M, mostki F304/F316 oraz wymienione opcje gniazd. Zawór jest dostępny w rozmiarach od 2” do 18” do rurociągów przemysłowych i urządzeń procesowych.

Główne wymiary

Projekt zaworu

Dysk i siedzisko

Dysk porusza się wzdłuż osi zaworu i zamyka się w gnieździe, zatrzymując przepływ. Podniesienie tarczy zwiększa kanał przepływowy, natomiast obniżenie zmniejsza lub zamyka kanał. Ten ruch liniowy umożliwia wykorzystanie zaworu zarówno do dławienia, jak i odcinania.

Materiały ze stali nierdzewnej

Korpus i tarcza są dostępne w wykonaniu ASTM A351 CF8 lub CF8M. Opcje trzpienia obejmują ASTM A182 F304 i F316. Określone materiały gniazda to ASTM A182 F304 i ASTM A351 CF8M ze Stellite 6. Wybrana kombinacja materiałów powinna odpowiadać medium procesowemu i temperaturze roboczej.

Obsługa pokrętła

Pokrętło umożliwia ręczne sterowanie położeniem dysku. Zawór można otwierać, zamykać lub ustawiać w położeniu pośrednim, zgodnie z wymaganiami procesu. Jeżeli obsługa pokrętła staje się utrudniona, nie należy naciskać na zawór.

Połączenie kołnierzowe

W zaworze zastosowano końcówki kołnierzowe kompatybilne ze standardem RF do podłączenia do pasujących kołnierzy rurociągu. Określony standard połączenia to ASME B16.5, natomiast wymiar czołowy jest zgodny z wymienionymi wymaganiami ASME B16.10.

Montaż kołnierzowy umożliwia demontaż zaworu z rurociągu bez konieczności przecinania rury. Przed montażem sprawdź rozmiar kołnierza, klasę ciśnienia, uszczelkę, śruby i wymiar powierzchni czołowej. Rurociąg powinien być odpowiednio ustawiony, aby uniknąć nadmiernego obciążenia mechanicznego zaworu.

Ciśnienie i temperatura

Zawór jest określony jako CL150 i ma maksymalne ciśnienie robocze 285 PSI. Wartość znamionowa ciśnienia i temperatury różni się w zależności od materiału i temperatury roboczej, dlatego przy wyborze zaworu należy wziąć pod uwagę rzeczywiste warunki pracy.

Podany zakres temperatur wynosi od -29°C do +120°C. Gniazdo i inne elementy uszczelniające są szczególnie ważne, gdy zawór jest używany w pobliżu granicznych temperatur.

W przypadku pary, gorącej wody, oleju, gazu i środków chemicznych należy sprawdzić temperaturę medium, ciśnienie i zgodność materiałową z wybraną konfiguracją zaworu.

Serwis NACE

Specyfikacja obejmuje NACE MR0175 / ISO 15156. Jeżeli zawór jest przeznaczony do zastosowań w trudnych warunkach, gatunki materiałów i obowiązujące wymagania NACE muszą odpowiadać rzeczywistym warunkom pracy.

W przypadku takich zastosowań specyfikacja projektu może również określać wymagania dotyczące stanu materiału, twardości, kontroli i dokumentacji pomocniczej.

Aplikacje

Linie parowe i użytkowe:Stosowany do regulacji przepływu i odcinania w kompatybilnych rurociągach pary, kondensatu i mediów.

Ropa naftowa i gaz:Stosowany w liniach technologicznych i użyteczności publicznej, gdzie wymagana jest ręczna kontrola przepływu lub izolacja.

Systemy petrochemiczne:Nadaje się do zgodnych olejów, gazów i płynów procesowych, gdzie wymagane jest dławienie lub odcięcie.

Uzdatnianie wody:Stosowany w rurociągach technologicznych i użyteczności publicznej do kontrolowania kompatybilnej wody i mediów płynnych.

Wytwarzanie energii:Ma zastosowanie do wybranych rurociągów pomocniczych i użytkowych w określonym zakresie ciśnień i temperatur.

Ogólne rurociągi przemysłowe:Stosowany w urządzeniach procesowych, systemach pomp i innych rurociągach wymagających ręcznej regulacji przepływu.

Wybór i instalacja

Dobór zaworu rozpoczyna się od średnicy rury, klasy ciśnienia, medium, ciśnienia roboczego i temperatury. Następnie wybiera się materiały korpusu, tarczy, mostka i gniazda zgodnie z warunkami eksploatacji.

W przypadku zastosowań związanych z wymianą, przed złożeniem zamówienia należy porównać istniejący rozmiar zaworu, wymiary kołnierza, długość zabudowy i sposób działania z nowym zaworem.

Podczas montażu należy utrzymywać powierzchnie kołnierzy w czystości i stosować zalecaną uszczelkę i śruby. Po zamontowaniu zaworu sprawdź działanie pokrętła i potwierdź, że dysk może przesunąć się w pełnym zakresie bez nietypowego oporu.

Testowanie i kontrola

Kontrola materiału

Materiały nadwozia i wykończenia są sprawdzane pod kątem określonych gatunków i informacji o zamówieniu. W razie potrzeby można dostarczyć dokumentację materiałową.

Kontrola wymiarowa

Wymiary powierzchni czołowej, wymiary kołnierzy i inne kluczowe wymiary obróbki są sprawdzane pod kątem obowiązującej specyfikacji produktu.

Testowanie ciśnienia i gniazda

Badania skorupy i siedziska przeprowadzane są zgodnie z określonymi wymaganiami kontrolnymi. Wyniki badań i kryteria akceptacji mogą być dokumentowane zgodnie z wymaganiami zamówienia.

Kontrola końcowa

Przed wysyłką zawór jest sprawdzany pod kątem stanu korpusu, powierzchni kołnierzy, działania pokrętła, oznaczeń identyfikacyjnych i ogólnego montażu.

Opakowanie

Powierzchnie kołnierzy i inne powierzchnie połączeń są zabezpieczone przed pakowaniem. Zawór jest pakowany zgodnie z jego rozmiarem i sposobem wysyłki, aby zmniejszyć ryzyko uderzenia i zanieczyszczenia podczas transportu.

Opakowania eksportowe mogą zawierać kartony, materiały ochronne i skrzynki ze sklejki, zgodnie z wymiarami zaworu i wymaganiami transportowymi. Oznaczenia produktów oraz dokumenty przewozowe możemy przygotować zgodnie z zamówieniem.

Często zadawane pytania

P1: Do czego służy zawór kulowy kołnierzowy zgodny ze standardem ANSI?

Zawór kołnierzowy z kołnierzem zgodny ze standardem ANSI służy do regulacji i odcinania zgodnych płynów w rurociągach przemysłowych. Konstrukcja typu dysk i gniazdo umożliwia regulację przepływu przepływu podczas pracy, dzięki czemu nadaje się do zastosowań, w których wymagana jest kontrola przepływu.

P2: Jaka jest różnica między zaworem kulowym a zasuwą?

Zawór kulowy wykorzystuje dysk, który porusza się w kierunku gniazda i jest powszechnie używany do dławienia i regulacji przepływu. Zasuwa odsuwa zasuwę od ścieżki przepływu i jest zwykle używana do izolowania, a nie do ciągłego dławienia.

P3: Dlaczego w tym zaworze zastosowano końcówki kołnierzowe?

Kołnierze zapewniają połączenie śrubowe z rurociągiem i umożliwiają demontaż zaworu w celu konserwacji bez przecinania rury. Są powszechnie stosowane w przemysłowych instalacjach rurowych, gdzie wymagane są standardowe wymiary kołnierzy.

P4: Jakie materiały są dostępne?

Wymieniona konfiguracja obejmuje CF8/CF8M dla korpusu i tarczy, F304/F316 dla mostka oraz określone opcje materiału gniazda. Inne materiały można uwzględnić w zależności od medium roboczego i temperatury.

P5: Czy zawór może być używany do pary?

Tak, pod warunkiem, że ciśnienie, temperatura i konfiguracja materiałów mieszczą się w określonych granicach operacyjnych. Należy sprawdzić materiały gniazda i uszczelnienia pod kątem rzeczywistych warunków pary.

P6: Jakie informacje są potrzebne, aby wybrać właściwy zawór?

Ważne informacje obejmują rozmiar rury, klasę ciśnienia, standard kołnierza, medium, ciśnienie robocze, temperaturę, wymagania materiałowe oraz wszelkie wymagania NACE lub wymagania specyficzne dla projektu.

P7: Jak należy konserwować zawór?

Podczas rutynowej konserwacji sprawdzić koło zamachowe, trzpień, obszar uszczelnienia, połączenie kołnierzowe i stan uszczelnienia. Jeżeli wystąpi wyciek lub nietypowy opór roboczy, przed inspekcją należy odizolować i rozhermetyzować rurociąg.
