Zawór kulowy z kutą stalą nierdzewną klasy 150

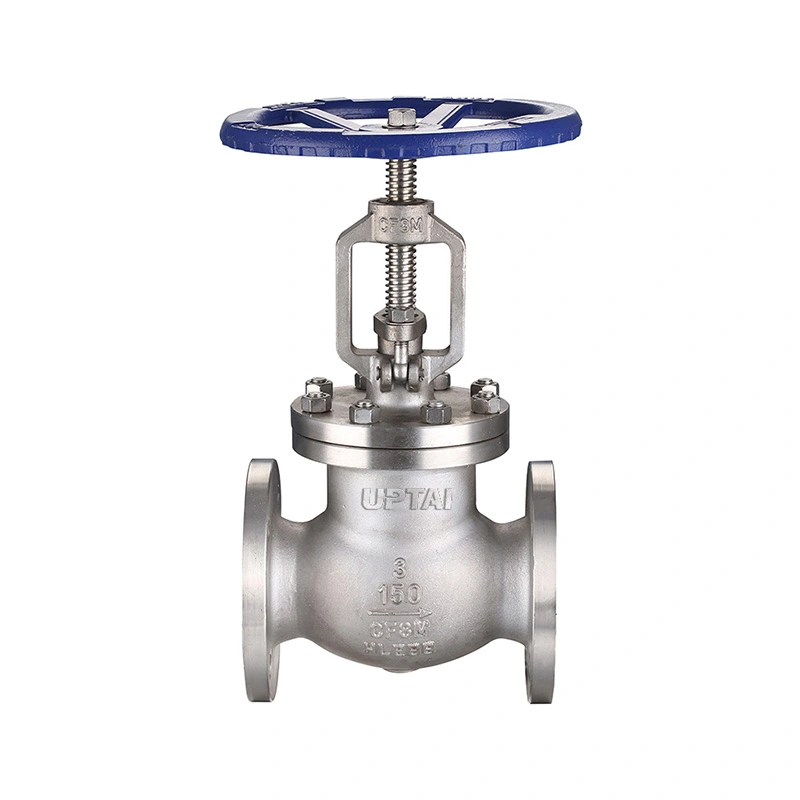

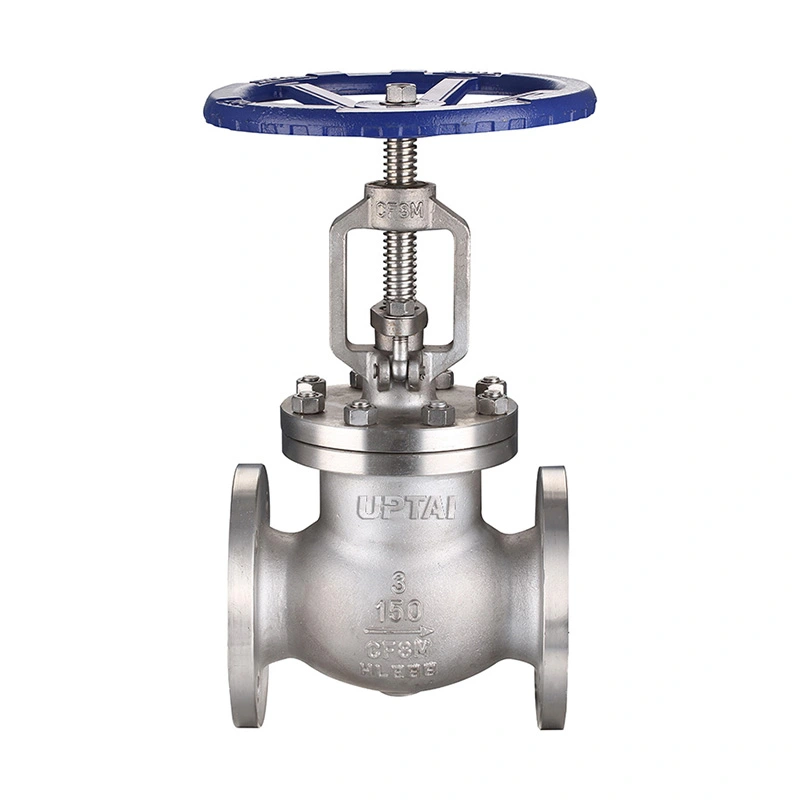

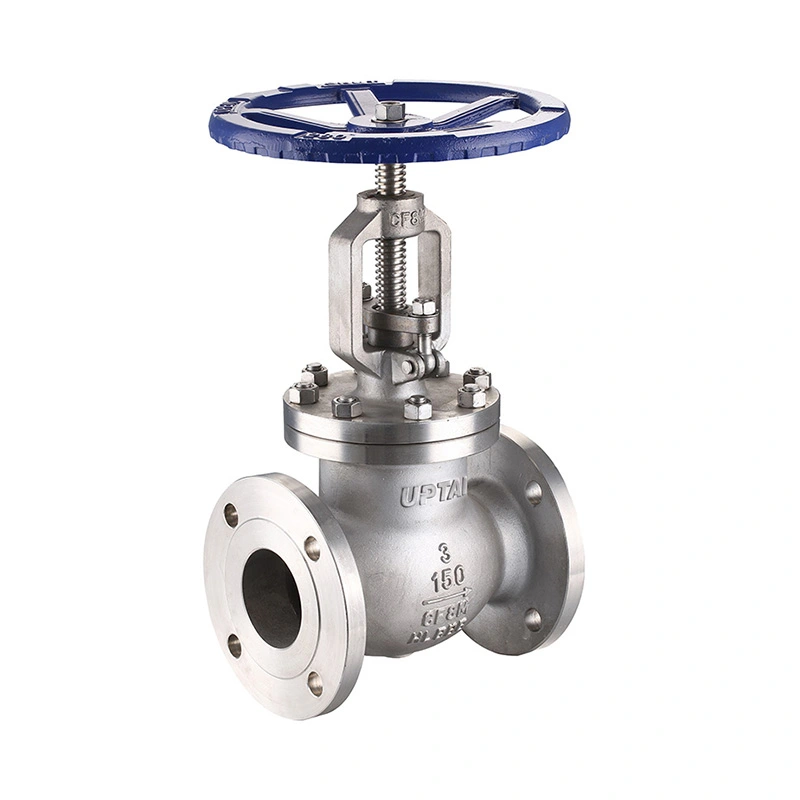

Zawór kulowy z kutym kołnierzem ze stali nierdzewnej klasy 150 to kuty zawór kulowy ze stali nierdzewnej do rurociągów przemysłowych i urządzeń procesowych. Wykorzystuje poruszającą się liniowo tarczę do odcinania i regulacji przepływu, z końcówkami kołnierzowymi kompatybilnymi z RF i obsługiwana za pomocą pokrętła. Zawór jest dostępny w rozmiarach od 1/2” do 2” z opcjami materiałowymi F304 i F316.

Materiały kutego korpusu, tarczy, trzpienia i gniazda można dobrać w zależności od medium roboczego, ciśnienia i temperatury. Specyfikacja zaworu obejmuje również wymagania NACE MR0175 / ISO 15156 dotyczące obowiązujących warunków pracy.

Główne wymiary

Warunki budowy i obsługi

Korpus zaworu wykonany jest z kutej stali nierdzewnej ASTM A182 F304 lub F316. Tarcza porusza się wzdłuż osi zaworu i zamyka się w gnieździe. Obracanie pokrętła powoduje zmianę położenia dysku, umożliwiając wykorzystanie zaworu do odcinania lub kontrolowanej regulacji przepływu.

Płyta jest dostępna w wersji ASTM A182 F304 lub ASTM A182 F316 z opcją STL#6 zgodnie ze specyfikacją. Mostek i gniazdo są dostępne w wersji F304 lub F316. Dobór materiału powinien uwzględniać płyn procesowy, stężenie, temperaturę pracy i warunki korozyjne.

Zawór ma klasę CL150 i maksymalne ciśnienie robocze 285 PSI. Określony zakres temperatur wynosi -29 ℃ + 425 ℃. Rzeczywiste dopuszczalne ciśnienie należy sprawdzić w odniesieniu do obowiązującej wartości ciśnienia i temperatury w temperaturze roboczej.

Połączenie kołnierzowe i zastosowania

Zawór przelotowy z kołnierzem z kutej stali nierdzewnej klasy 150 wykorzystuje końcówki kołnierzowe kompatybilne ze standardem RF, zgodnie z normą ASME B16.5 określoną dla standardu połączenia. Połączenie kołnierzowe umożliwia przykręcenie zaworu do odpowiedniego kołnierza rurociągu i jego demontaż w przypadku konieczności przeglądu lub konserwacji.

Przed montażem sprawdź rozmiar kołnierza, klasę ciśnienia, uszczelkę, śruby i wymiar powierzchni czołowej. Rurociąg powinien być prawidłowo ustawiony, aby uniknąć nadmiernego obciążenia mechanicznego przyłącza zaworu.

Zawór może być stosowany w przemyśle naftowym i gazowym, petrochemicznym, chemicznym, zakładach przemysłowych i innych systemach rurociągów, gdzie wymagana jest konstrukcja ze stali nierdzewnej i ręczna kontrola przepływu. Odpowiednie media mogą obejmować wodę, parę, powietrze, olej i kompatybilne płyny procesowe w określonych granicach ciśnienia, temperatury i materiału.

Zawory kulowe zwykle charakteryzują się większym spadkiem ciśnienia niż proste zawory odcinające ze względu na wewnętrzną ścieżkę przepływu. Jeżeli zawór będzie używany do ciągłej regulacji przepływu, podczas doboru należy uwzględnić wymagane natężenie przepływu, spadek ciśnienia i częstotliwość roboczą.

Wybór, testowanie i często zadawane pytania

Przy zamawianiu należy podać wielkość zaworu, klasę ciśnienia, standard kołnierza, medium, ciśnienie robocze, temperaturę, materiały korpusu i wyposażenia, ilość oraz wszelkie specjalne wymagania dotyczące kontroli lub dokumentacji. W przypadku zastosowań zamiennych do potwierdzenia konfiguracji można wykorzystać istniejące rysunki zaworów, informacje z tabliczki znamionowej lub wymiary bezpośrednie.

Specyfikacja obejmuje API 602 do projektowania i produkcji, ASME B16.10 do wymiarów twarzą w twarz, ASME B16.34 do wartości znamionowych ciśnienia i temperatury oraz API 598 do testowania i kontroli. Kontrola może obejmować weryfikację materiału, kontrolę wymiarów, badanie skorupy, badanie szczelności gniazda i końcową kontrolę działania zgodnie z obowiązującymi wymaganiami.

Shangtai produkuje zawory przemysłowe w Wenzhou, Zhejiang, Chiny. Produkcja obejmuje obróbkę skrawaniem, montaż, badania i kontrolę, a dokumentacja produktu dostępna jest zgodnie z wymaganiami zamówienia.

1. Do czego służy kuty zawór kulowy ze stali nierdzewnej?

Zawór kulowy z kutej stali nierdzewnej służy do ręcznego odcinania i regulacji przepływu. Liniowy ruch tarczy umożliwia regulację otwarcia w zależności od wymaganych warunków przepływu.

2. Jaka jest różnica pomiędzy zaworem kulowym a zasuwą?

Zawór kulowy wykorzystuje dysk, który porusza się w kierunku gniazda i nadaje się zarówno do odcinania, jak i regulacji przepływu. Zasuwa bramowa wykorzystuje bramę, która porusza się pionowo i jest zwykle używana do izolowania, gdy jest całkowicie otwarta lub całkowicie zamknięta.

3. Czy można wybrać materiały F304 i F316?

Tak. Specyfikacja zawiera opcje ASTM A182 F304 i F316 dla korpusu, mostka i gniazda. Należy dobrać odpowiedni materiał w zależności od medium, temperatury i warunków korozyjnych.

4. Jakie informacje są potrzebne przy doborze zaworu?

Kluczowe informacje obejmują rozmiar zaworu, klasę ciśnienia, standard kołnierza, medium, ciśnienie robocze, temperaturę, wymagania materiałowe oraz wszelkie wymagania NACE lub wymagania kontrolne. Istniejące rysunki można również dostarczyć w celu potwierdzenia wymiany zaworu.

5. Czy można dostarczyć inne materiały?

Tak. Inne materiały dostępne są na zamówienie. Wymaganą kombinację materiałów należy potwierdzić w zależności od medium eksploatacyjnego, warunków pracy i obowiązujących specyfikacji projektu.

6. Jaka jest funkcja połączenia kołnierzowego?

Połączenie kołnierzowe umożliwia przykręcenie zaworu do pasujących kołnierzy rurociągu. Umożliwia także demontaż zaworu z rurociągu w celu kontroli lub konserwacji bez przecinania rury.

7. Co to jest zawór kulowy z kutym kołnierzem ze stali nierdzewnej klasy 150?

Łączy w sobie korpus zaworu z kutej stali nierdzewnej z końcówkami kołnierzowymi klasy 150 i mechanizmem talerzowym zaworu kulowego. Jest przeznaczony do kompatybilnych płynów przemysłowych w określonych granicach ciśnienia, temperatury i materiału.
