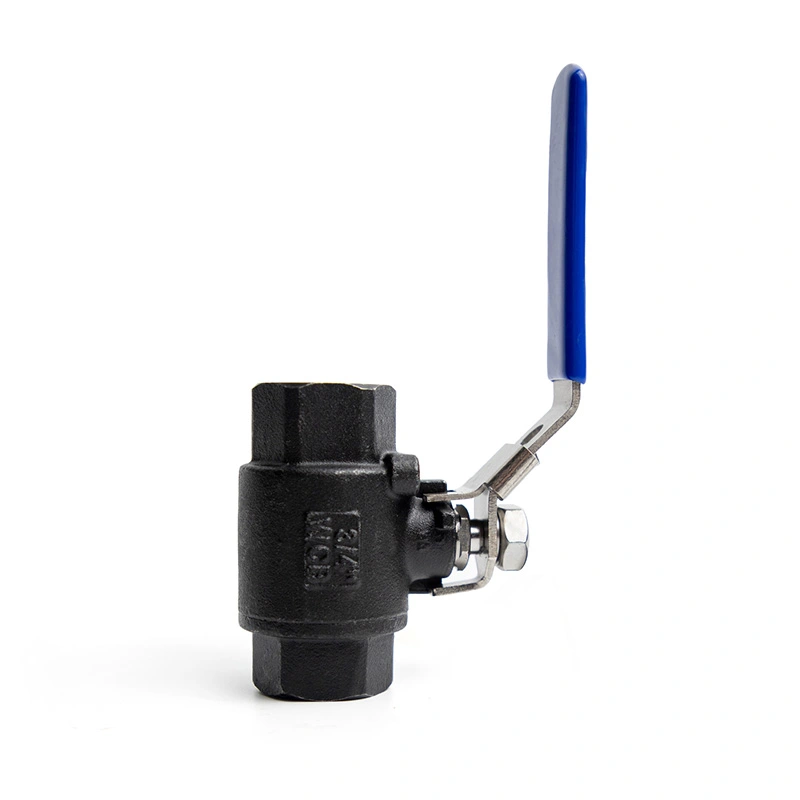

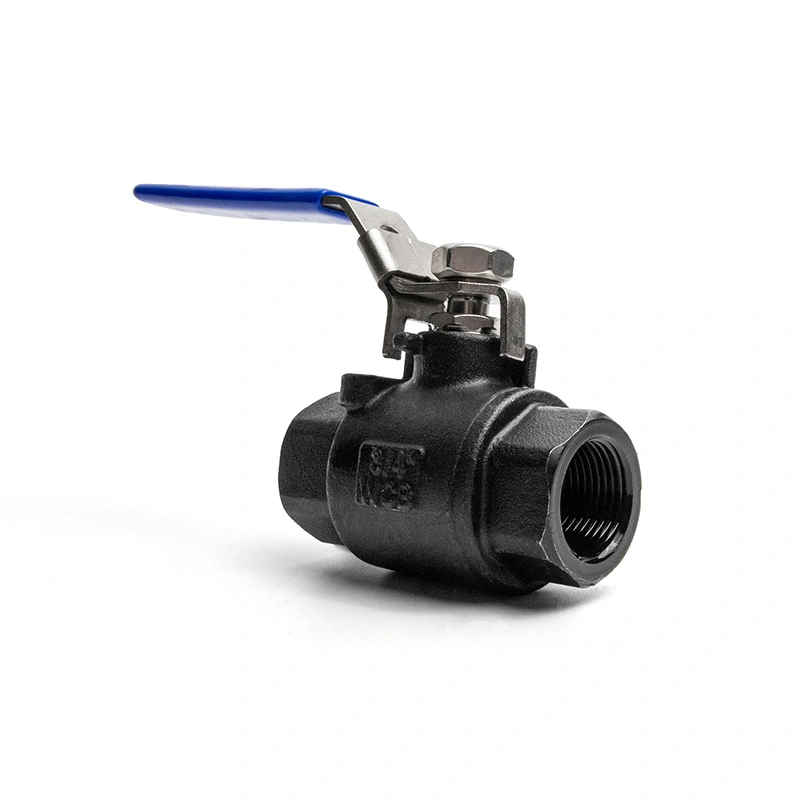

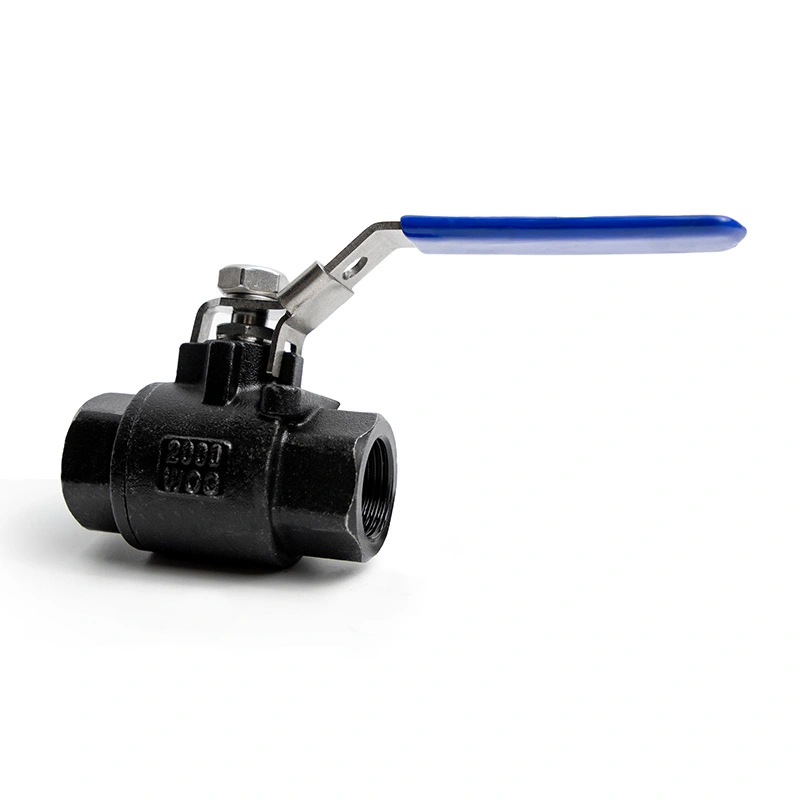

Zawór kulowy ze stali węglowej 2 szt. 2000WOG z urządzeniem blokującym

Zawór kulowy Shangtai 2PC ze stali węglowej 2000WOG z urządzeniem blokującym został zaprojektowany z myślą o niezawodnym sterowaniu włączaniem/wyłączaniem rurociągi przemysłowe wysokiego ciśnienia. Dzięki ciśnieniu do 1975 PSI zawór ten jest odpowiedni dla wymagające zastosowania związane z wodą, olejem, gazem, sprężonym powietrzem i kompatybilnymi płynami przemysłowymi w warunkach bez wstrząsów.

Dwuczęściowa konstrukcja korpusu sprawia, że ​​zawór jest łatwiejszy w użytkowaniu niż wiele konstrukcji jednoczęściowych. Kiedy jest konserwacja w razie potrzeby zawór można wygodniej zdemontować, co pozwala na wymianę gniazd i elementów uszczelniających przedłużyć żywotność i zmniejszyć koszty wymiany.

Aby zapewnić stałą jakość, zawór jest sprawdzany na czterech etapach kontroli jakości, od surowego korpusu do gotowy produkt:

Kontrola surowego nadwozia – sprawdza wygląd, wymiary i stan materiału.

Kontrola obróbki – weryfikuje gwinty, powierzchnie uszczelniające, dokładność otworu i kluczowe wymiary.

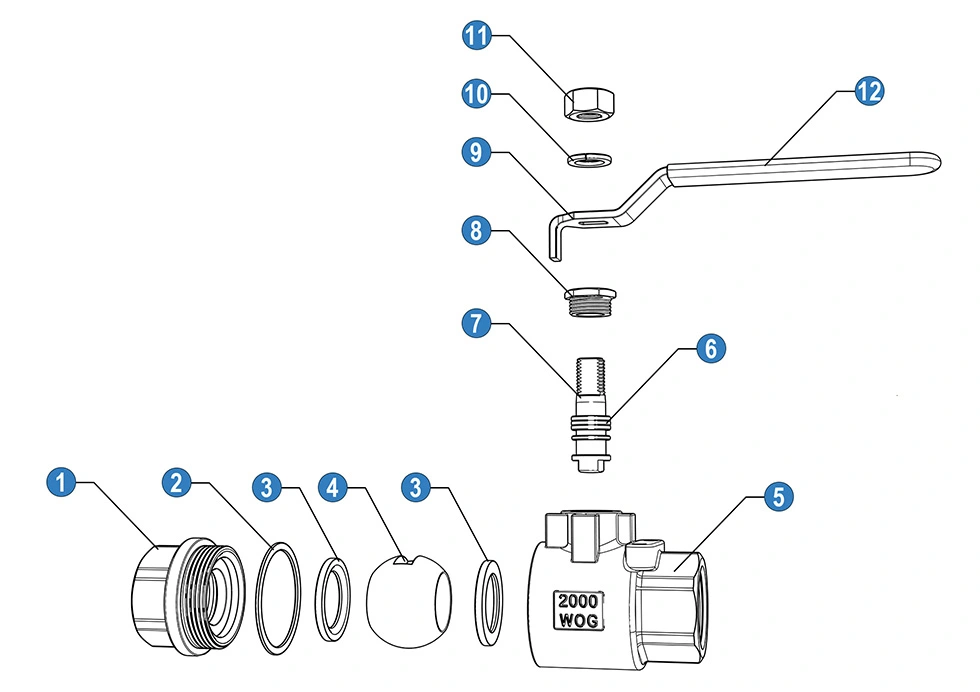

Kontrola montażu – sprawdza kulę, gniazda, trzpień, pierścienie uszczelniające, uchwyt i urządzenie blokujące.

Kontrola końcowa – obejmuje próbę ciśnieniową, próbę szczelności, próbę działania, znakowanie i kontrolę opakowania.

Ten rygorystyczny proces jakości pomaga poprawić spójność produktu, zmniejszyć liczbę wadliwych produktów i zapewnić większą niezawodność zawory dla odbiorców przemysłowych.

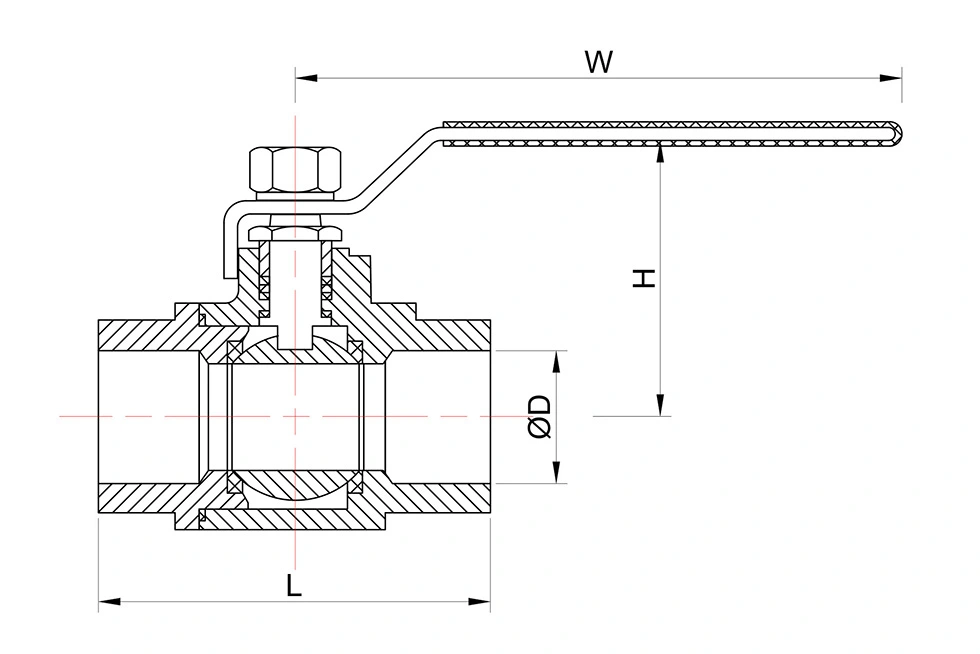

*N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
*B: Końcówki gwintów zgodne z BS21 BSP

Zasada działania zaworu

Zawór kulowy steruje przepływem, obracając precyzyjnie nawierconą kulę wewnątrz korpusu zaworu.

Otwarta pozycja

Gdy uchwyt jest ustawiony równolegle do rurociągu, otwór w kuli jest zrównany z rurą. Płyn przechodzi zawór o małych oporach przepływu.

Pozycja zamknięta

Kiedy uchwyt zostanie obrócony o 90 stopni, solidna strona kuli blokuje ścieżkę przepływu. Fotele naciskają na kulkę, aby utworzyć szczelne zamknięcie.

Funkcja blokowania

Po otwarciu lub zamknięciu zaworu urządzenie blokujące może zabezpieczyć położenie klamki. Pomaga to zapobiegać nieprawidłowej obsługi, nieautoryzowanej obsługi lub przypadkowego ruchu spowodowanego wibracjami.

Dwuczęściowa konstrukcja konserwacyjna

Dwuczęściowy korpus umożliwia łatwiejszy demontaż w porównaniu z zaworem jednoczęściowym. Gniazda, uszczelki i powiązane części uszczelniające można w razie potrzeby sprawdzić lub wymienić, co pomaga wydłużyć żywotność zaworu.

Uwaga: Zawory kulowe są przeznaczone głównie do pracy całkowicie otwartej lub całkowicie zamkniętej. Nie zaleca się długotrwałego dławienia ponieważ może to spowodować uszkodzenie kuli i gniazd.

Obowiązujące branże i powody

Uwaga dotycząca wyboru: Stal węglowa jest mocna i opłacalna, ale nie jest najlepszym wyborem w przypadku mediów silnie korozyjnych. W przypadku żrących chemikaliów lub środowisk morskich należy rozważyć opcje ze stali nierdzewnej lub materiałów specjalnych.
