Rozszerzony spoin zaworu kulowego 3 szt

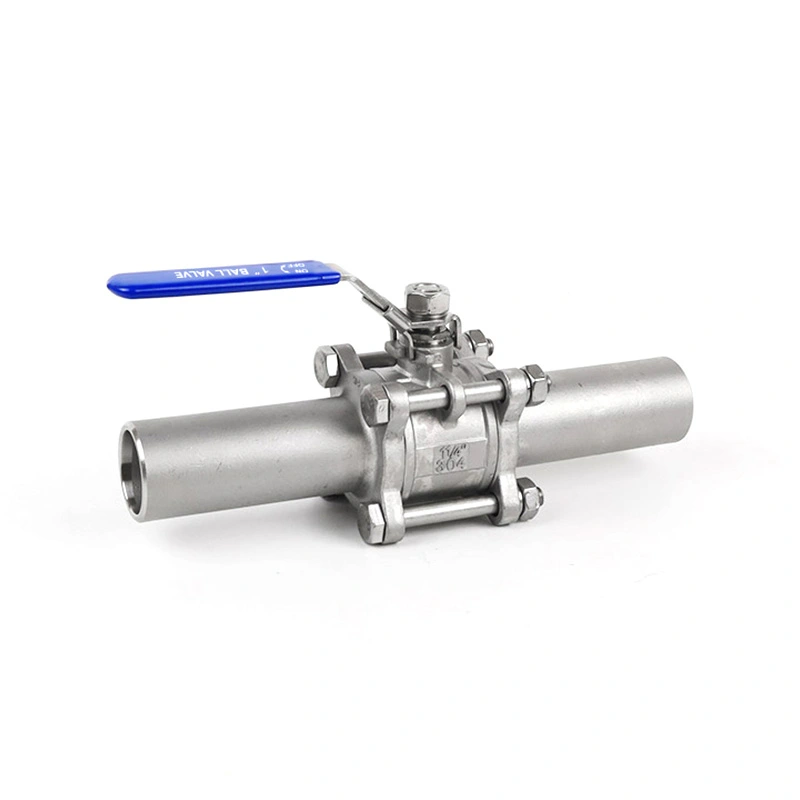

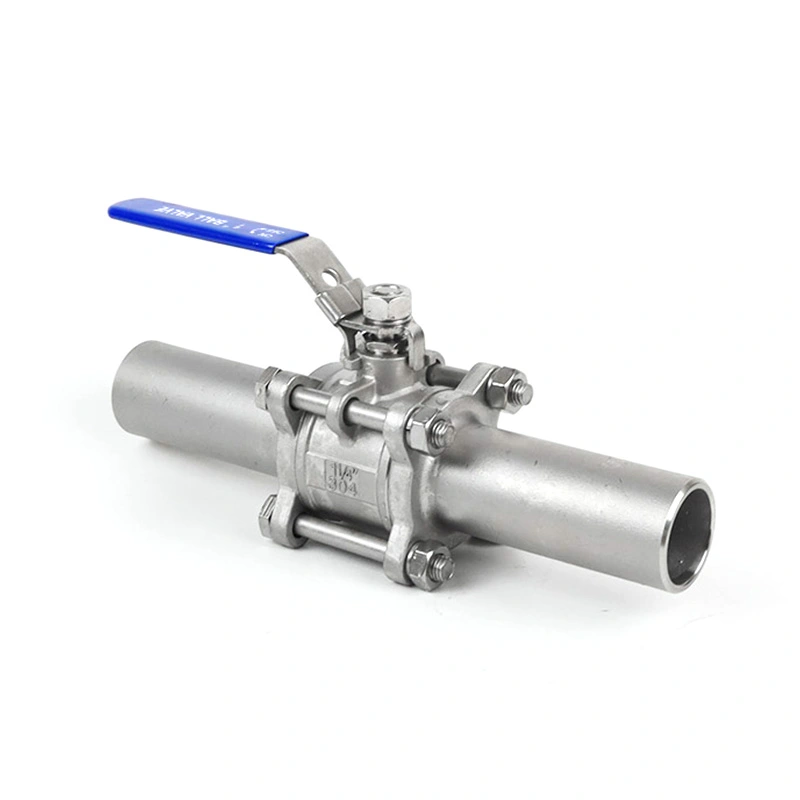

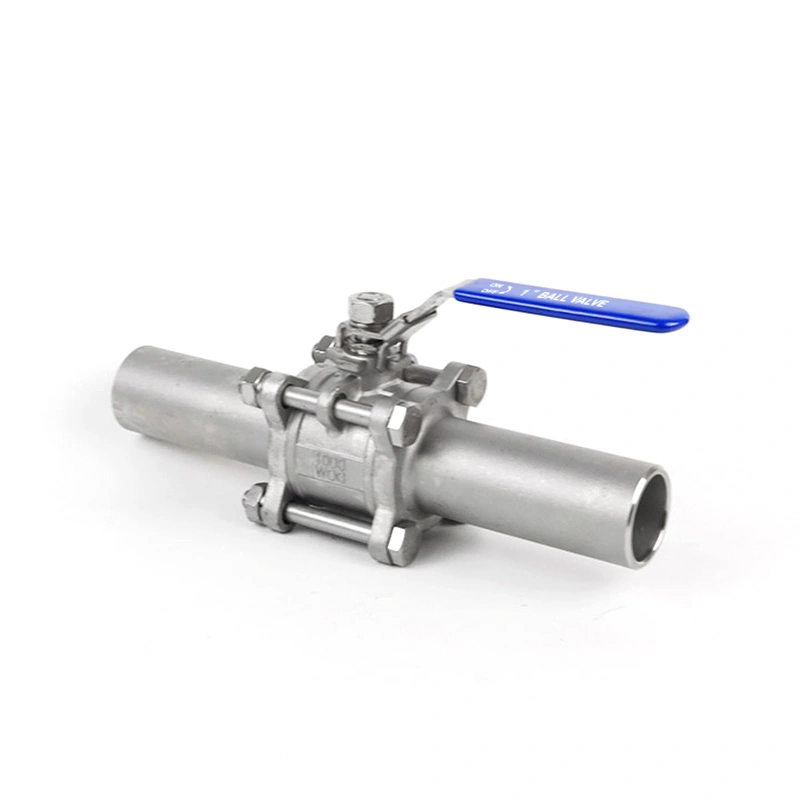

Zawór kulowy 3PC Weld Extended wykorzystuje wydłużone końcówki do spawania, aby zapewnić dodatkową długość spawania pomiędzy zaworem korpus i rurociąg. Wydłużone końce są przydatne w przypadku izolowanych rurociągów, instalacji zakopanych i układów rurociągów gdzie wymagana jest dodatkowa odległość spawania. Trzyczęściowy korpus zapewnia również dostęp do wewnętrznych komponentów kontrola i wymiana po odizolowaniu rurociągu.

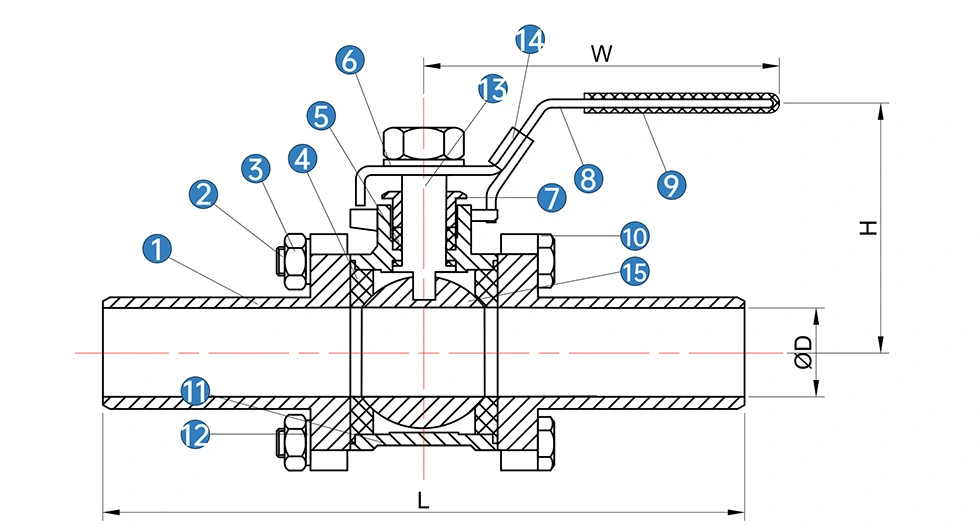

Główne wymiary

* N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP

Cechy produktu

1. Przedłużone końcówki do spawania doczołowego

Wydłużone końce spawania zapewniają dodatkową przestrzeń do spawania rurociągu i pomagają utrzymać prace spawalnicze z dala od magistrali korpus zaworu. Ta konfiguracja jest przydatna w przypadku izolowanych lub zakopanych rurociągów, w których należy umieścić zawór poza izolacją lub w dostępnym miejscu.

2. Konstrukcja trzyczęściowa

Dzielony korpus umożliwia otwarcie zaworu w celu kontroli i konserwacji. Fotele, uszczelki i inne elementy wewnętrzne Dostęp do podzespołów jest możliwy w przypadku konieczności wymiany, co ogranicza potrzebę wymiany całego zespołu zaworu.

3. Materiały ze stali nierdzewnej 316

W 3-częściowym zaworze kulowym Weld Extended zastosowano ASTM A351 CF8M (316) w przypadku korpusu i ASTM A182 F316 w przypadku kuli i trzpienia. Standardowym gniazdem jest RPTFE (PTFE+15%fv). Inne kombinacje materiałów mogą być dostarczone zgodnie z wymaganiami warunki świadczenia usług.

4. Połączenie spawane doczołowo

Końce spoin spełniają wymagania ASME B16.25. Połączenie spawane doczołowo zapewnia trwałe połączenie pomiędzy zaworem i rurociągu, przy czym procedura spawania i przygotowanie rury są określone w obowiązującej specyfikacji rurociągów.

Spawanie i montaż

Przed spawaniem należy sprawdzić rozmiar rury, wymiary końca spoiny, stan skosu i wyrównanie. Rurociąg powinien być odpowiednio podparte, aby zapobiec nadmiernemu obciążeniu zaworu podczas instalacji. Należy również przestrzegać procedur spawania obowiązującą specyfikację projektu.

Wydłużone końce zapewniają dodatkową odległość pomiędzy obszarem spawania a elementami wewnętrznymi zaworu. Odpowiednie spawanie i należy nadal przestrzegać procedur kontroli temperatury, aby chronić gniazdo, uszczelki i inne elementy wrażliwe na ciepło.

Materiały i warunki pracy

Zawór jest przeznaczony do pracy w zakresie temperatur od -25℃ do 150℃ i przy maksymalnym ciśnieniu 285PSI w ramach podanych warunki. Rzeczywiste ograniczenia robocze należy potwierdzić w zależności od wielkości zaworu, medium, temperatury i obowiązująca wartość znamionowa ciśnienia i temperatury.

Korpus ze stali nierdzewnej, kula F316 i trzpień F316 są przeznaczone do kompatybilnych mediów przemysłowych. Siedzisko i uszczelnienie Przed złożeniem zamówienia należy sprawdzić dobór materiału pod kątem rzeczywistego płynu, temperatury i ciśnienia.

Kontrola jakości

Kontrola materiału

Identyfikacja materiału i powiązane zapisy z kontroli mogą zostać dostarczone zgodnie z wymaganiami zamówienia. Materiał dostępne są raporty z testów dla odpowiednich konfiguracji zaworów.

Kontrola wymiarowa

Wymiary zaworów i elementy spawane są sprawdzane pod kątem zgodności z określonymi rysunkami produktu i wymaganiami. Kontrola może obejmować długość końca spoiny, wymiary i ogólny stan montażu.

Próby ciśnieniowe i szczelności

Testowanie i inspekcja zaworów jest zgodna z wymaganiami API 598. Aby sprawdzić szczelność, przeprowadza się próby ciśnieniowe i szczelności uszczelnienie korpusu zaworu i gniazda przed wysyłką.

Zakończono kontrolę zaworu

Kontrola końcowa obejmuje wygląd zaworu, montaż, zabezpieczenie końcówek spawalniczych i stan pracy. Wymagany produkt Możliwość przygotowania dokumentów zgodnie z zamówieniem.

Aplikacje

Zawór kulowy 3PC Weld Extended nadaje się do rurociągów przemysłowych, w których występuje połączenie spawane i dodatkowe spawanie wymagana jest odległość. Typowe zastosowania obejmują przetwórstwo petrochemiczne, systemy naftowe i gazowe, energię cieplną, uzdatnianie wody i ogólna kontrola płynów przemysłowych.

Konfiguracja z wydłużonym końcem jest szczególnie przydatna podczas izolacji rurociągów, instalacji podziemnych lub na miejscu układ ogranicza dostępną przestrzeń wokół korpusu zaworu. Przydatność zastosowania należy potwierdzić na podstawie medium, ciśnienie, temperatura i specyfikacja rurociągu.

Opakowanie

Zawory pakowane są do transportu eksportowego w kartony z tektury falistej i skrzynie ze sklejki. Końcówki spawalnicze są zabezpieczone podczas pakowania, aby zmniejszyć ryzyko uszkodzenia skosów i powierzchni łączących podczas przenoszenia przesyłka.

Często zadawane pytania

1. Jaki jest cel wydłużonych końcówek spoiny w przedłużonym spoinie zaworu kulowego 3-częściowego?

Wydłużone końcówki do spawania zapewniają dodatkową odległość spawania pomiędzy korpusem zaworu a rurociągiem. Są przydatne do izolowane rurociągi, instalacje podziemne i inne konstrukcje, w których miejsce spawania musi być zlokalizowane dalej z korpusu zaworu.

2. Z jakiego materiału wykonany jest zawór?

Standardowy materiał korpusu to ASTM A351 CF8M (316), a kula i mostek ASTM A182 F316. Siedzisko jest RPTFE (PTFE+15% objętości). Inne materiały dostępne są na zamówienie.

3. Jaka norma dotyczy końcówek spawanych doczołowo?

Końcówki do spawania doczołowego są określone zgodnie z ASME B16.25. Ostateczna procedura spawania powinna być zgodna z obowiązującymi specyfikacja rurociągu lub projektu.

4. Czy zawór można konserwować po zamontowaniu?

Tak. Trzyczęściowy korpus zapewnia dostęp do elementów wewnętrznych w celu kontroli i wymiany. Rurociąg musi przed konserwacją zaworu należy go odizolować i rozhermetyzować.

5. Jakie są limity ciśnienia i temperatury?

Podane maksymalne ciśnienie wynosi 285 PSI, a zakres temperatur wynosi od -25 ℃ do 150 ℃. Rzeczywista dopuszczalna eksploatacja warunki zależą od wielkości zaworu, medium i odpowiedniej wartości ciśnienia i temperatury.

6. Jakie dokumenty można dostarczyć?

W zależności od zaworu można dostarczyć raporty z testów materiałów oraz odpowiednią dokumentację inspekcji lub produktu wymagania dotyczące konfiguracji i zamówienia.
