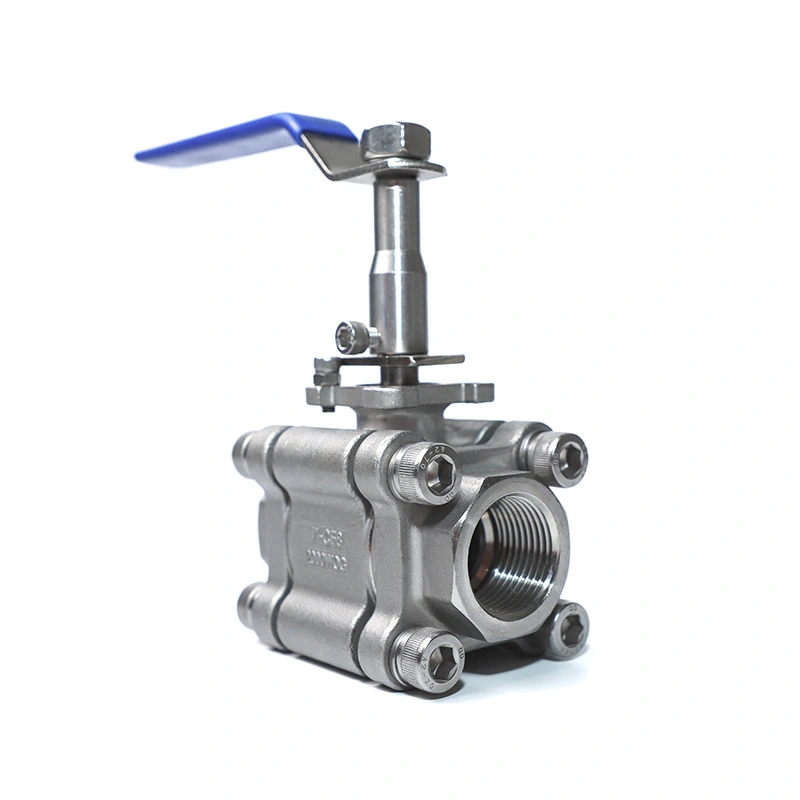

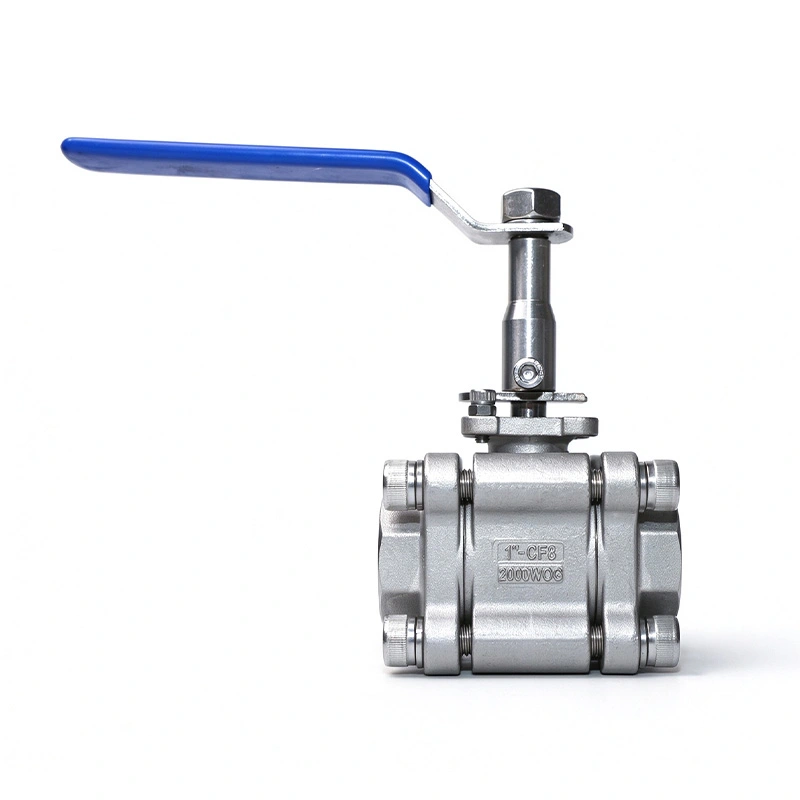

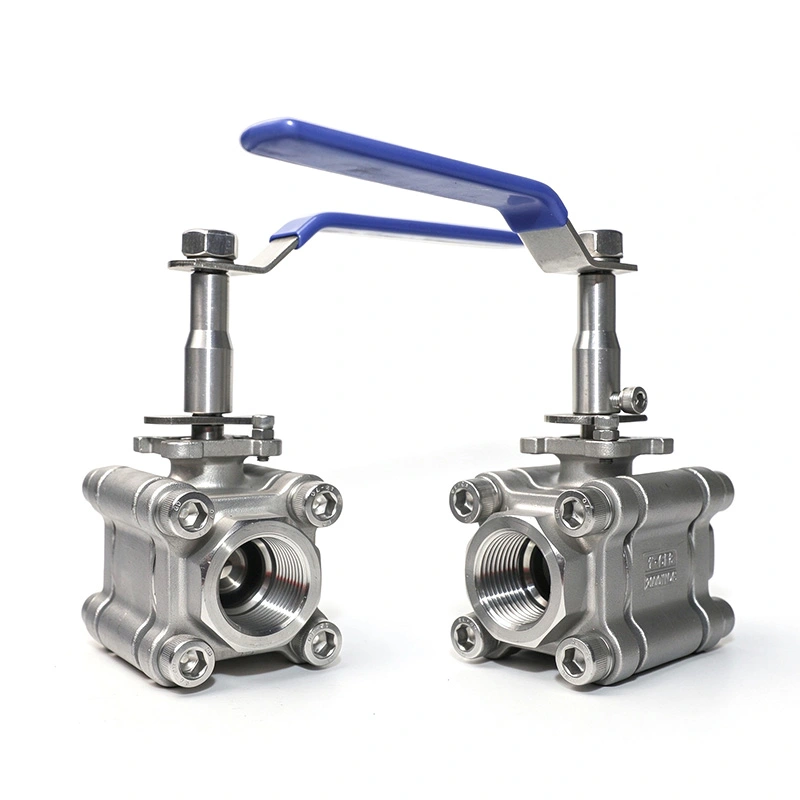

Zawór kulowy ze stali nierdzewnej 3 szt. 2000WOG z przedłużonym trzpieniem

Zawór kulowy ze stali nierdzewnej 3 szt. z przedłużonym trzpieniem 2000WOG przeznaczony jest do izolowanych rurociągów, instalacji zakopanych i inne zastosowania, w których należy wydłużyć punkt pracy zaworu. Zawór wykonany jest ze stali nierdzewnej 316 korpus, kula i trzpień, trzyczęściowa konstrukcja i połączenia gwintowe NPT lub BSP. Przedłużony trzon umożliwia zawór należy uruchamiać z dala od izolowanej lub zakopanej części rurociągu.

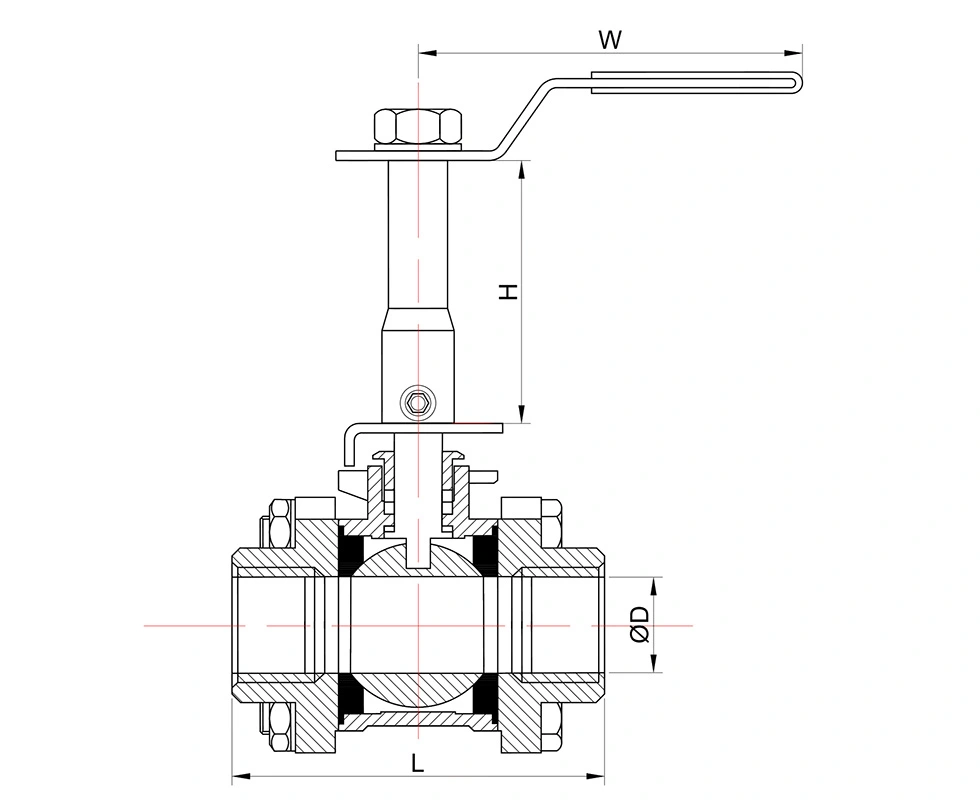

Główne wymiary

Wymiary ogólne:

Kluczowe funkcje

1. Przedłużony trzpień do rurociągów izolowanych i zakopanych

Wydłużony trzpień umieszcza punkt pracy powyżej lub z dala od obszaru podłączenia rurociągu. Ta konfiguracja jest przydatne tam, gdzie izolacja rur, instalacja pod ziemią lub ograniczony dostęp utrudniają obsługę standardowego trzpienia. Trzpień wykorzystuje również konstrukcję zapobiegającą wydmuchom do pracy ciśnieniowej.

2. Konstrukcja ze stali nierdzewnej 316

Korpus wykonany jest ze stali nierdzewnej ASTM A351 CF8M, natomiast kula i trzpień wykonane są ze stali nierdzewnej ASTM A182 F316. Te materiały zapewniają odporność na korozję w kompatybilnych zastosowaniach związanych z wodą, olejem, gazem i płynami przemysłowymi. Siedzisko RPTFE jest określone dla podanego zakresu temperatur i warunków pracy.

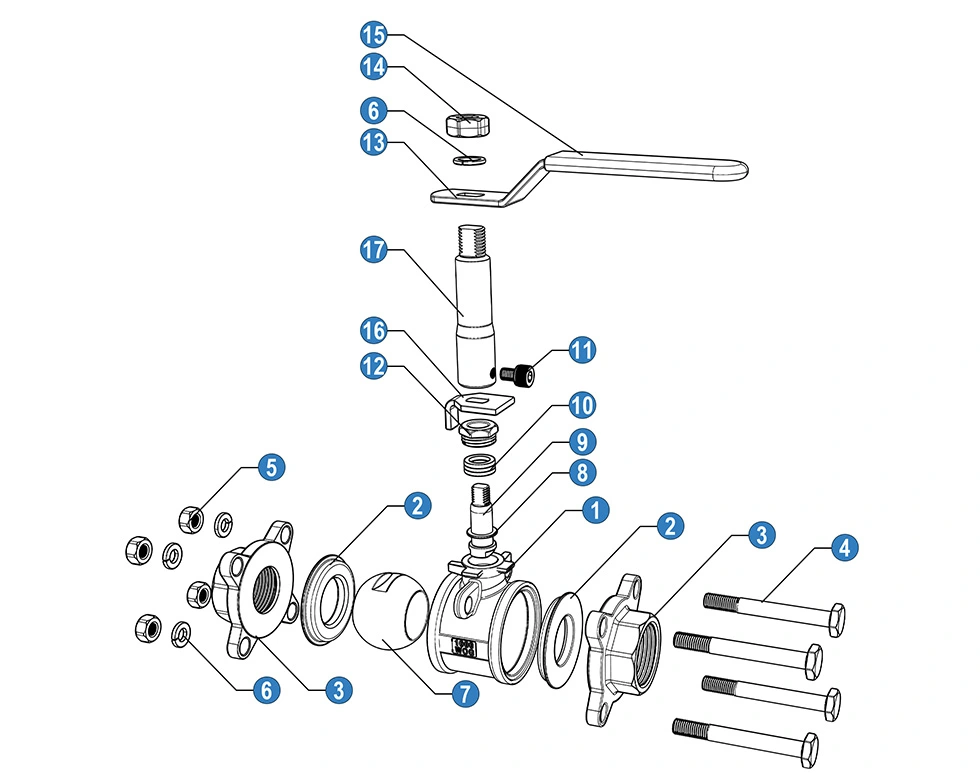

3. Trzyczęściowy korpus

Trzyczęściowy korpus umożliwia dostęp do wewnętrznych elementów w celu kontroli i konserwacji. Zawór może być demontowane w przypadku konieczności sprawdzenia lub wymiany gniazda, uszczelek lub innych części wewnętrznych, co jest przydatne konserwacja zainstalowanych systemów rurociągów.

4. Wartość ciśnienia 2000 WOG

3-częściowy zawór kulowy ze stali nierdzewnej 2000WOG z przedłużonym trzpieniem jest przeznaczony do kontroli przepływu cieczy pod wysokim ciśnieniem, z maksymalne ciśnienie 1975 PSI wymienione w danych produktu. Należy potwierdzić obowiązujące ciśnienie robocze w zależności od wielkości zaworu, temperatury, medium i odpowiedniej wartości ciśnienia i temperatury.

Standardy i kontrola jakości

Zawór jest produkowany zgodnie z wymaganiami normy ISO 17292/API 608, z uwzględnieniem parametrów ciśnienia i temperatury zgodnie z ASME B16.34 oraz badania i inspekcje zgodnie z API 598. Kontrola produkcji obejmuje przychodzący materiał kontrole, próby ciśnieniowe, próby szczelności i inspekcja gotowych zaworów.

Dla odpowiednich konfiguracji zaworów dostępna jest dokumentacja ISO 9001 i CE. Mogą być również raporty z testów materiałów dostarczane zgodnie z wymaganiami zamówienia i dokumentacji.

Aplikacje

Zawór kulowy ze stali nierdzewnej 2000WOG z przedłużonym trzpieniem, 3-częściowy, może być stosowany w systemach rurociągów, w których występuje przedłużony zawór wymagana jest eksploatacja, w tym izolowane linie technologiczne, podziemne rurociągi, uzdatnianie wody, systemy naftowe i gazowe, przetwarzanie chemiczne i ogólna kontrola płynów przemysłowych.

Przed wyborem należy sprawdzić medium rurociągu, ciśnienie robocze, temperaturę, standard podłączenia i dostępność przestrzeń instalacyjna. Należy również potwierdzić zgodność materiałową korpusu, kuli, mostka i gniazda.

Często zadawane pytania

1. Do czego służy przedłużony mostek?

Trzpień wydłużony stosowany jest w izolowanych rurociągach, instalacjach zakopanych i innych miejscach, w których znajduje się zawór punkt pracy musi być umiejscowiony z dala od przyłącza rurociągu. Zapewnia dostęp do zaworu bez usunięcie otaczającej izolacji lub odsłonięcie zakopanego odcinka rurociągu.

2. Z jakich materiałów wykonano zawór?

Korpus to ASTM A351 CF8M (316), natomiast kula i trzpień to ASTM A182 F316. Standardowym siedziskiem jest RPTFE (PTFE+15% objętości). Inne materiały są dostępne w zależności od wymaganych warunków usługi.

3. W jakim zakresie ciśnienia i temperatury obsługuje zawór?

W danych produktu podano maksymalne ciśnienie 1975 PSI i zakres temperatur od -25 ℃ do 150 ℃. Rzeczywiste dopuszczalne ciśnienie zależy od wielkości zaworu, temperatury, medium i odpowiedniej wartości znamionowej ciśnienia i temperatury.

4. Jakie połączenia gwintowe są dostępne?

Standardowe połączenia gwintowe to NPT i BSP. Inne wymagania dotyczące połączenia można omówić zgodnie z specyfikacja rurociągu.

5. Czy można dostosować materiał i elementy uszczelniające?

Tak. Inne materiały korpusu, kuli, trzpienia, gniazda i uszczelnień mogą być dostarczone w zależności od medium roboczego i ciśnienia i wymagania temperaturowe.

6. Jakie dokumenty są dostępne?

Obowiązująca dokumentacja produktu może obejmować raporty z testów materiałów, zapisy z inspekcji oraz ISO 9001 lub CE dokumentację dotyczącą odpowiedniej konfiguracji zaworu.

7. W jaki sposób zawór jest pakowany na eksport?

Zawory pakowane są w kartony z tektury falistej i skrzynie ze sklejki przeznaczone do wysyłki eksportowej. Opakowanie można dostosować w zależności od wielkości zaworu, wielkości zamówienia i wymagań transportowych.
