Zawór kulowy 3 szt. 2000WOG z podstawą ISO 5211 do siłownika

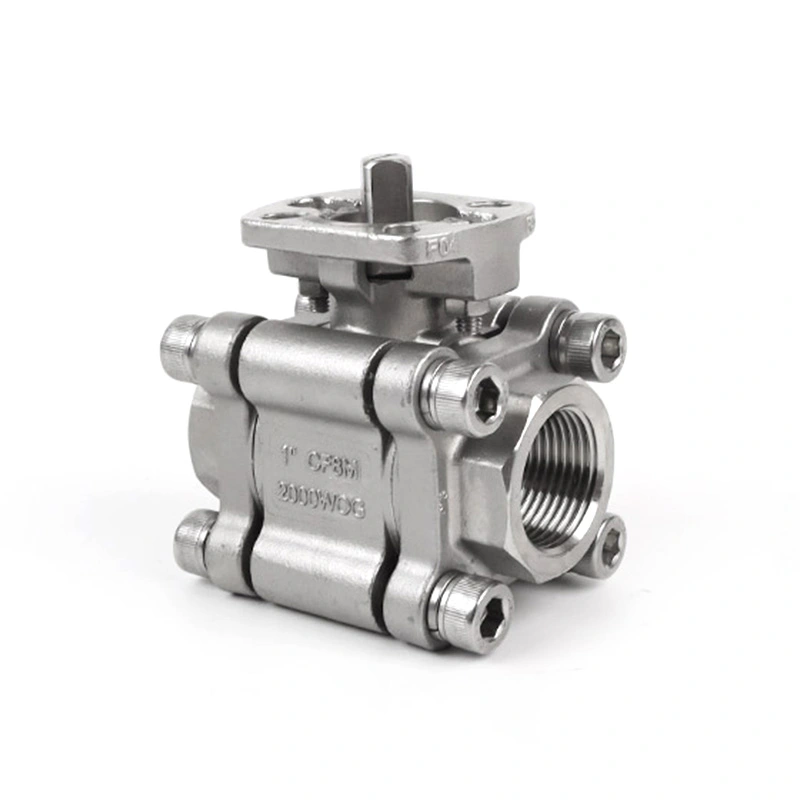

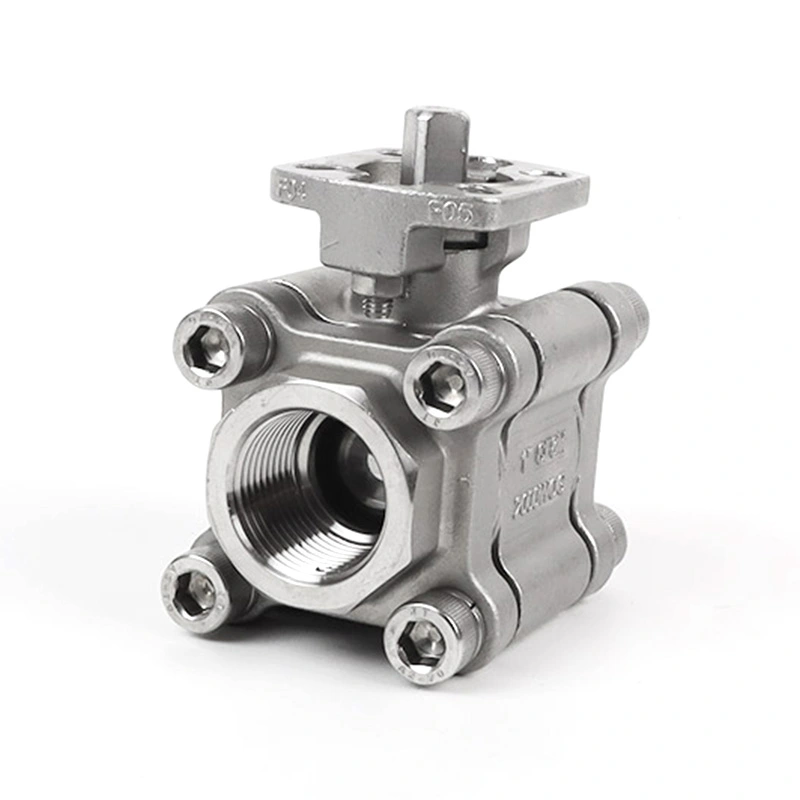

Zawór kulowy Shangtai 3PC 2000WOG z podstawą ISO 5211 do siłownika to trzyczęściowy zawór kulowy ze stali nierdzewnej przeznaczony do ręcznego lub automatycznego włączania i wyłączania. W zaworze zastosowano korpus, kulę i trzpień ze stali nierdzewnej 316 oraz podstawę montażową ISO 5211 do montażu siłownika. Jest dostępny w wersjach z gwintami NPT i BSP i można go skonfigurować dla różnych mediów przemysłowych i warunków pracy.

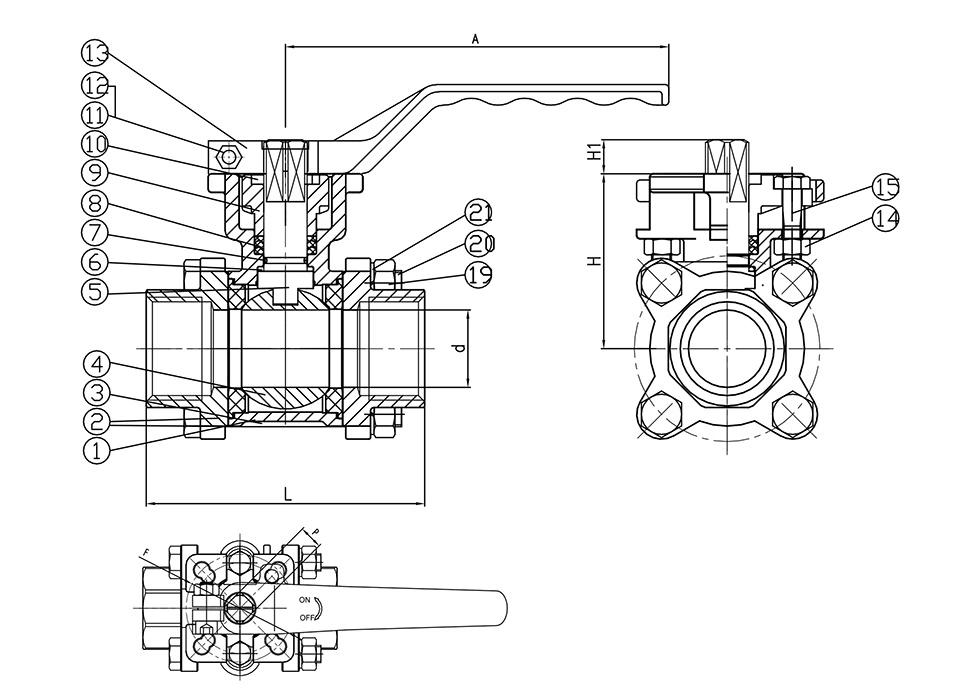

Główne wymiary

Wymiary ogólne:

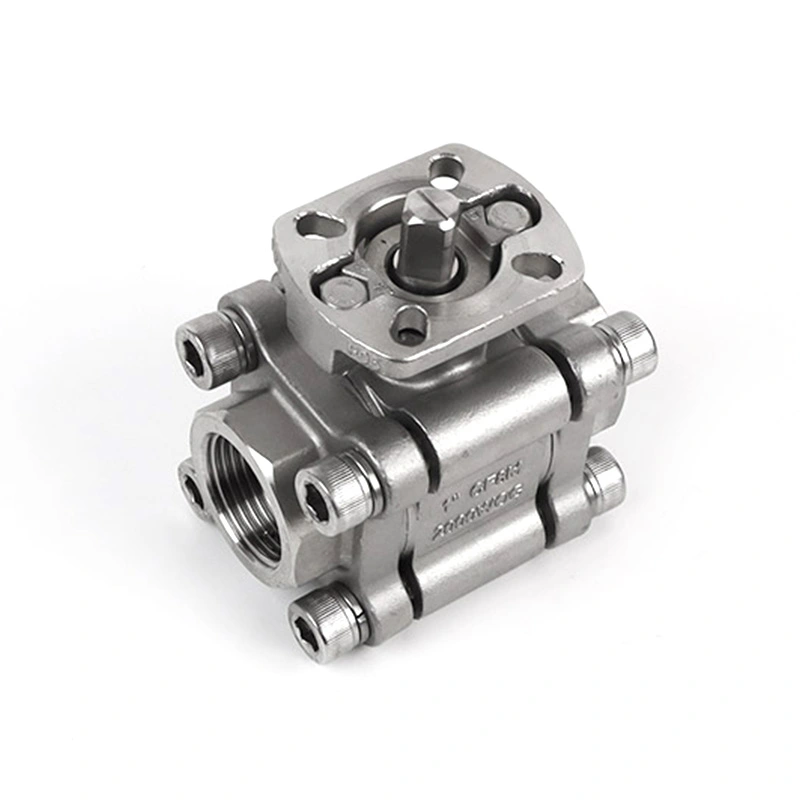

Actuator Mounting

Zawór kulowy 2000WOG składający się z 3 części z podstawą ISO 5211 do siłownika jest skonfigurowany z podstawą montażową ISO 5211 do montażu siłownika. Wymiary montażowe podane w ogólnej tabeli wymiarów, łącznie z F i P, można wykorzystać przy sprawdzaniu kompatybilności siłownika. Wymagany siłownik należy wybrać w zależności od wielkości zaworu, roboczego momentu obrotowego i wymagań systemowych.

Trzyczęściowy korpus zapewnia dostęp do wewnętrznych elementów zaworu, gdy konieczna jest kontrola lub wymiana. Konstrukcję ze stali nierdzewnej i konfigurację gniazda RPTFE można wybrać pod kątem zgodnych mediów przemysłowych i warunków pracy.

Aplikacje

Zawór ten może być używany do kontroli przepływu cieczy w przemysłowych systemach rurociągów, w tym w uzdatnianiu wody, transporcie ropy i gazu, przetwarzaniu chemicznym, sprężonym powietrzu, płozach urządzeń i ogólnych rurociągach procesowych. Przed dokonaniem wyboru należy potwierdzić kompatybilność z mediami na podstawie materiałów korpusu, gniazda i uszczelnienia.

W przypadku systemów zautomatyzowanych 3-częściowy zawór kulowy 2000WOG z podstawą siłownika ISO 5211 można połączyć z odpowiednim siłownikiem pneumatycznym lub elektrycznym zgodnie z wymaganą metodą sterowania i momentem roboczym.

Środki ostrożności dotyczące stosowania

1. Przed instalacją sprawdź, czy wartości znamionowe ciśnienia i temperatury zaworu są odpowiednie dla rzeczywistych warunków pracy.

2. Przed wyborem siłownika sprawdź wymiary montażowe siłownika i interfejs.

3. Dobierz gniazdo zaworu, uszczelki i inne elementy mające kontakt z medium w zależności od medium roboczego i temperatury.

4. Unikaj uderzeń lub nadmiernej siły zewnętrznej na korpus zaworu, uchwyt i połączenia gwintowane.

5. Instalację, montaż siłownika i konserwację należy przeprowadzić zgodnie z obowiązującymi procedurami dotyczącymi zaworów i rurociągów.

Wysyłka i opakowanie

Zawory pakowane są w kartony z tektury falistej i skrzynie ze sklejki przeznaczone do wysyłki eksportowej. Specyfikacje opakowań można dostosować do rozmiaru zaworu, wielkości zamówienia i wymagań transportowych.

Często zadawane pytania

1. Jakie jest maksymalne ciśnienie robocze 3-częściowego zaworu kulowego 2000WOG z podstawą ISO 5211 dla siłownika?

Podane maksymalne ciśnienie wynosi 1975 PSI. Dopuszczalne ciśnienie robocze należy potwierdzić w zależności od wielkości zaworu, temperatury, medium i obowiązującej wartości ciśnienia i temperatury.

2. Jaki jest cel bazy ISO 5211?

Podstawa ISO 5211 zapewnia ustandaryzowany interfejs montażowy siłownika. Przed montażem należy porównać rozmiar siłownika i wymiary montażowe z wymiarami F i P zaworu.

3. Z jakich materiałów wykonano zawór?

Główna konfiguracja wykorzystuje CF8M w korpusie i pokrywie, 316 w kuli i trzpieniu, RPTFE w gnieździe oraz PTFE, Viton i stal nierdzewną 304 w przypadku innych wymienionych komponentów.

4. Czy zawór może współpracować z siłownikami pneumatycznymi lub elektrycznymi?

Tak. Zawór można skonfigurować do pracy z siłownikiem. Siłownik należy dobrać w zależności od wielkości zaworu, momentu obrotowego, interfejsu montażowego i wymagań dotyczących sterowania.

5. Jakie standardy połączeń są dostępne?

Wymienione opcje połączeń to końcówki gwintowane NPT i BSP. Właściwe podłączenie należy potwierdzić przy składaniu zamówienia.

6. Czy można dostarczyć inne materiały?

Tak. Inne materiały są dostępne na żądanie, w zależności od wymaganego ciśnienia, temperatury, medium i konfiguracji komponentów.
