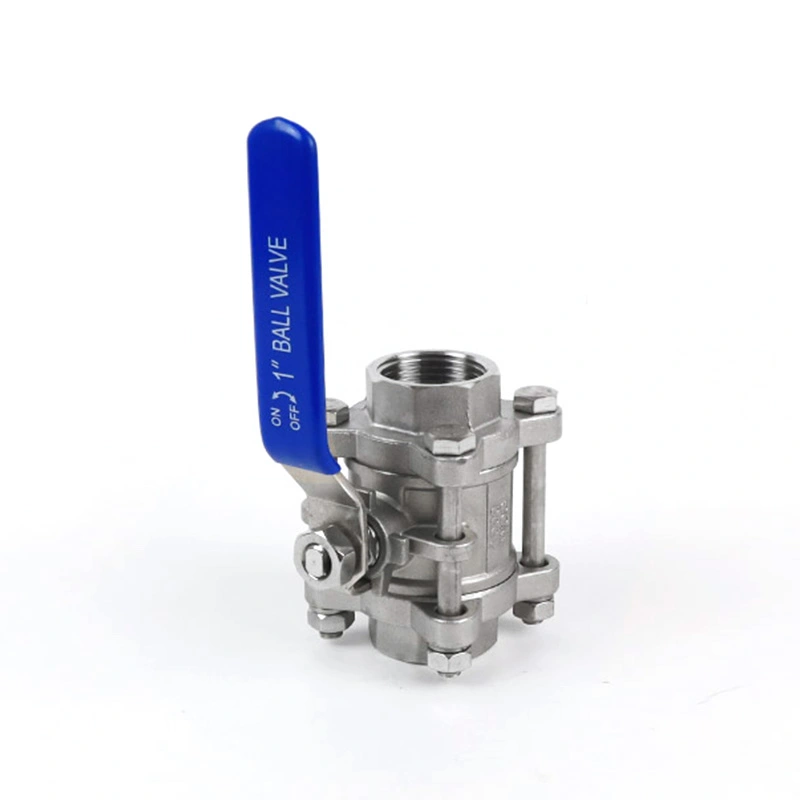

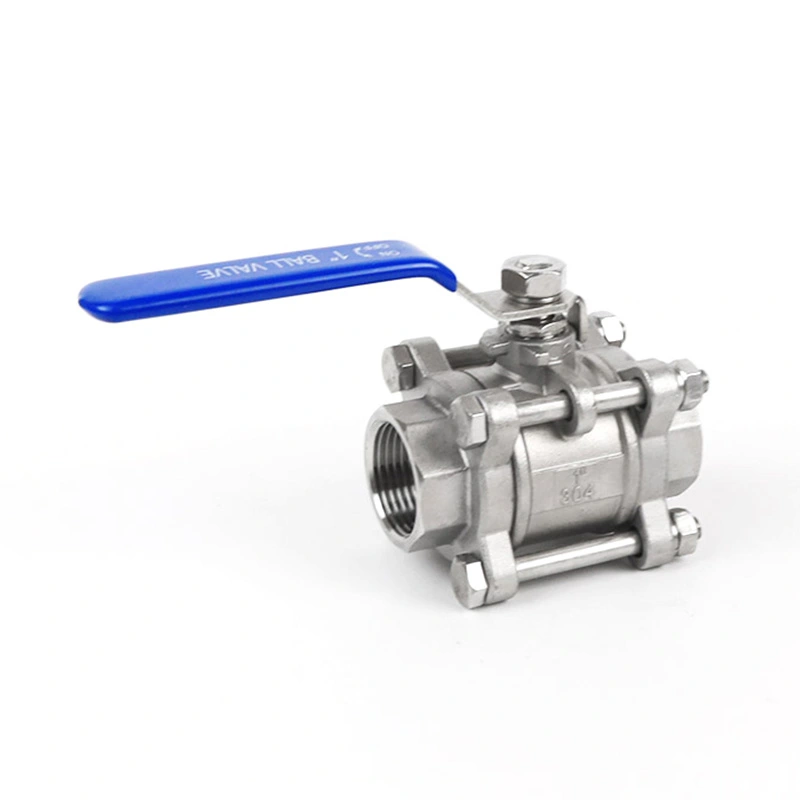

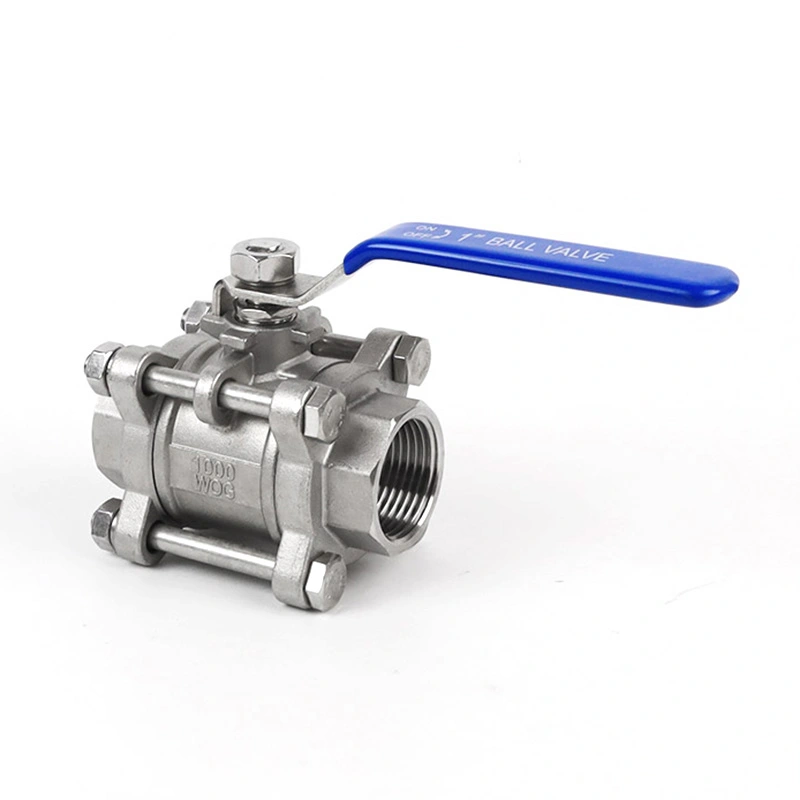

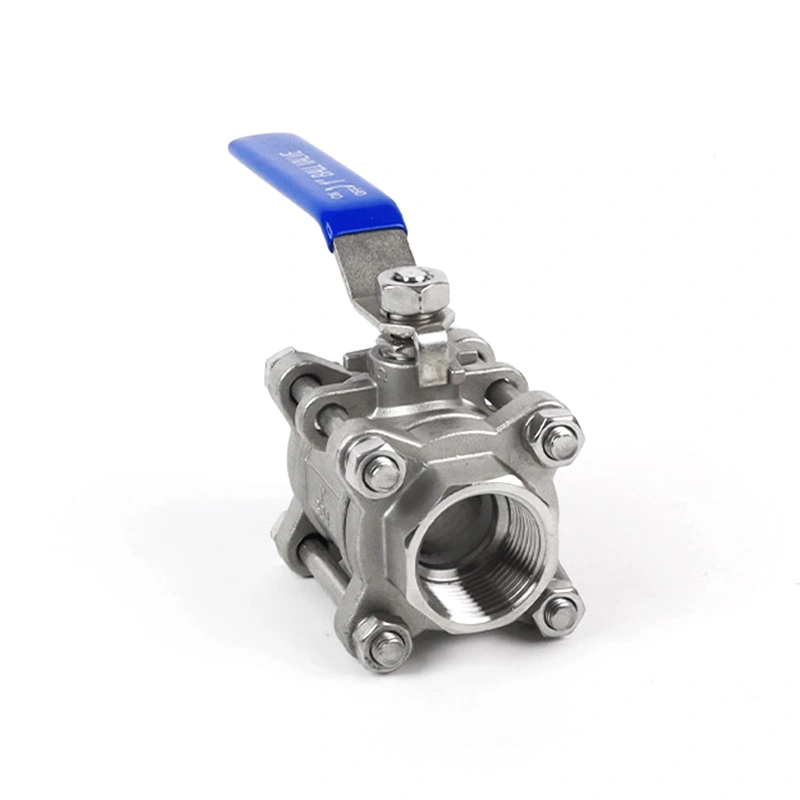

Zawór kulowy o dużej wytrzymałości, 3 szt. z urządzeniem blokującym

Zawór kulowy Shangtai 3PC o dużej wytrzymałości z urządzeniem blokującym jest przeznaczony do przemysłowych systemów rurociągów wymagających bezpiecznego odcięcia i kontrolowanej obsługi ręcznej. Trzyczęściowa konstrukcja zapewnia dostęp do wewnętrznych elementów w celu konserwacji, a zamykany uchwyt zapobiega niezamierzonemu uruchomieniu zaworu. Można zapewnić różne konfiguracje gniazda, uszczelnienia, ciśnienia i temperatury, w zależności od medium roboczego i wymagań aplikacji.

Zalety

1. Wytrzymała, trzyczęściowa konstrukcja

Wzmocniony, trzyczęściowy korpus jest przeznaczony do obsługi rurociągów przemysłowych, gdzie wymagana jest solidna konstrukcja zaworu. Trzyczęściowa konstrukcja umożliwia również otwarcie zaworu w celu kontroli lub konserwacji bez konieczności demontażu całego korpusu zaworu z rurociągu.

2. Zamykany uchwyt umożliwiający kontrolowaną pracę

Zintegrowana blokada pomaga utrzymać uchwyt w wybranej pozycji zaworu i zmniejsza ryzyko przypadkowej lub nieuprawnionej obsługi. Ta funkcja jest przydatna w systemach przemysłowych, w których pozycja zaworu musi być kontrolowana podczas pracy lub konserwacji.

3. Konstrukcja trzpienia zapobiegająca wydmuchowi

Trzpień jest utrzymywany wewnętrznie, aby zapobiec wyrzuceniu trzpienia, gdy zawór znajduje się pod ciśnieniem. Konstrukcja ta zapewnia dodatkową funkcję bezpieczeństwa podczas włączania/wyłączania instalacji przemysłowych.

4. Opcje materiałów ze stali nierdzewnej

Standardowa konfiguracja materiałowa obejmuje opcje SS316 i SS304 dla korpusu, kuli, trzpienia i innych komponentów. W wymienionej konfiguracji gniazdo kulkowe, pierścień cierny i uszczelnienie trzpienia wykorzystuje się z PTFE. Dobór materiału powinien być dostosowany do medium roboczego, ciśnienia i temperatury.

5. Możliwość pomiaru ciśnienia i temperatury

Zawór ma klasę ciśnienia CL150, maksymalne ciśnienie 540 PSI i zakres temperatur od -25 ℃ do 150 ℃, zgodnie z wymienioną konfiguracją. Przed dokonaniem wyboru należy sprawdzić rzeczywiste dopuszczalne ciśnienie robocze w porównaniu z obowiązującymi warunkami ciśnienia i temperatury.

6. Produkcja fabryczna i kontrola jakości

Shangtai zarządza produkcją, obróbką, montażem, kontrolą i testami ciśnieniowymi zaworów w swojej fabryce. Dokumentacja materiałowa oraz obowiązujące certyfikaty CE i ISO 9001 mogą zostać dostarczone zgodnie z wymaganiami produktu i zamówienia.

Główne wymiary

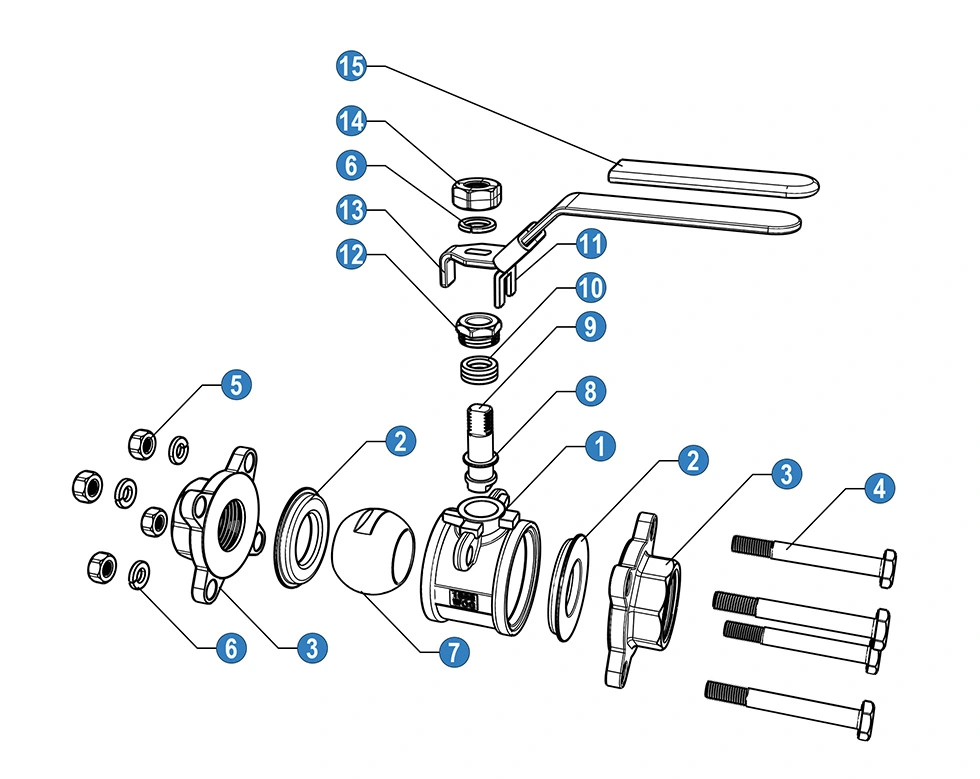

Materiały i komponenty

* N: Końcówki gwintu zgodne z ANSI B 2.1 NPT

* B: Końcówki gwintu zgodne z BS21 BSP

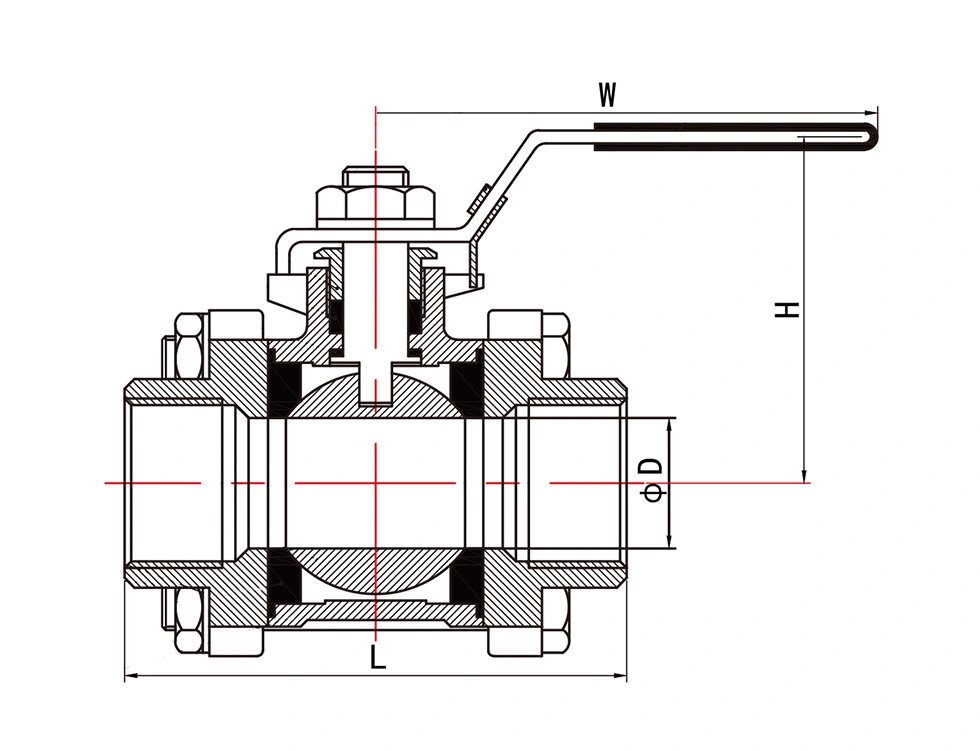

Wymiary ogólne

Wartości Kv

Kv (m3/h) = Natężenie przepływu wody w metrach sześciennych na godzinę, które spowoduje spadek ciśnienia na zaworze o 1 bar.

Aplikacje

Zawór kulowy o dużej wytrzymałości 3 szt. z urządzeniem blokującym nadaje się do rurociągów przemysłowych i urządzeń, w których wymagane jest ręczne odcinanie i kontrolowane działanie zaworu, w tym:

Ropa i gaz

Przetwarzanie chemiczne

Zakłady Petrochemiczne

Uzdatnianie wody

Power & Utility Systems

HVAC i rurociągi przemysłowe

Systemy sprężonego powietrza

Przemysł morski i stoczniowy

Często zadawane pytania

1. Co to jest zawór kulowy o dużej wytrzymałości 3 szt. z urządzeniem blokującym?

Jest to trzyczęściowy zawór kulowy przeznaczony do zastosowań przemysłowych, wyposażony w blokadę na uchwycie. Trzyczęściowa konstrukcja umożliwia dostęp do wewnętrznych elementów zaworu w celu kontroli i konserwacji.

2. Jaki jest cel urządzenia blokującego?

Urządzenie blokujące pomaga zabezpieczyć uchwyt w wybranej pozycji otwartej lub zamkniętej i zmniejsza możliwość niezamierzonego uruchomienia zaworu podczas normalnej obsługi lub konserwacji.

3. Jakie ciśnienie i temperaturę wytrzyma ten zawór?

Wymieniona konfiguracja ma klasę ciśnienia CL150, maksymalne ciśnienie 540 PSI i zakres temperatur od -25 ℃ do 150 ℃. Rzeczywiste dopuszczalne ciśnienie należy potwierdzić w oparciu o rozmiar zaworu, temperaturę, medium i odpowiednią wartość znamionową ciśnienia i temperatury.

4. Jakie materiały są dostępne?

W wymienionej konfiguracji zastosowano komponenty SS316 i SS304 oraz PTFE zastosowany w gnieździe kuli, pierścieniu ciernym i uszczelnieniu trzpienia. W zależności od medium roboczego i wymagań aplikacji mogą być dostępne inne opcje materiałowe.

5. Jakie standardy połączeń są dostępne?

Zawór jest dostępny z końcówkami gwintowanymi NPT i BSP. Końcówki gwintów NPT są zgodne z normą ANSI B 2.1 NPT, natomiast końcówki gwintów BSP są zgodne z normą BS21 BSP, zgodnie z dostarczoną specyfikacją.

6. Jaka jest wartość Kv zaworu kulowego?

Kv wskazuje natężenie przepływu wody w metrach sześciennych na godzinę, które powoduje spadek ciśnienia na zaworze o 1 bar. Wymienione wartości Kv można wykorzystać jako odniesienie przy ocenie przepustowości dla różnych rozmiarów zaworów.

7. Czy zawór można dostosować do różnych zastosowań?

Tak. Shangtai może omówić różne konfiguracje korpusu, gniazda, uszczelnienia, ciśnienia, temperatury, połączenia i materiału w zależności od medium roboczego i wymagań aplikacji. Inne materiały dostępne są na zamówienie.

8. Jakie normy obowiązują dla zaworu?

Dostarczona specyfikacja odnosi się do ASME B16.34 w zakresie projektowania i produkcji oraz wartości znamionowych ciśnienia i temperatury, natomiast API 598 służy do testowania i kontroli. Dla konkretnej konfiguracji i zamówienia zaworu należy potwierdzić obowiązującą normę.

9. Czy można dostarczyć dokumenty materiałowe i jakościowe?

Tak. Dokumentacja materiałowa oraz obowiązujące certyfikaty CE i ISO 9001 mogą zostać dostarczone zgodnie z konfiguracją produktu i wymaganiami zamówienia.

10. Czy Shangtai jest producentem?

Tak. Shangtai produkuje zawór i zarządza produkcją, obróbką skrawaniem, montażem, inspekcją i powiązanymi procesami dostaw w swojej fabryce w Wenzhou w Chinach.
