Zawór kulowy ze stali węglowej 3 szt. 2000WOG

Zawór kulowy 3PC ze stali węglowej 2000WOG to trzyczęściowy zawór kulowy z przedłużonym trzpieniem do rurociągów izolowanych, instalacje podziemne i zastosowania, w których należy wydłużyć punkt pracy. Ocena 2000WOG i trzyczęściowa konstrukcja sprawia, że nadaje się do kontroli przepływu cieczy pod wysokim ciśnieniem. Zawór można zdemontować kontrola i wymiana gniazd lub uszczelek.

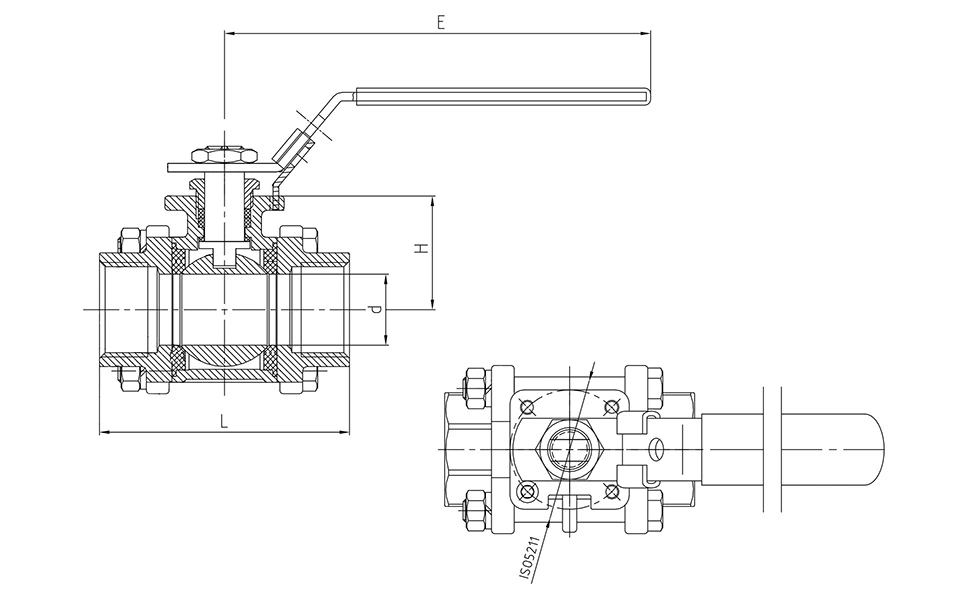

Główne wymiary

N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
B: Końcówki gwintu zgodne z BS21 BSP

Kluczowe funkcje

1. Przedłużony trzpień do specjalnych warunków montażu

Wydłużony trzpień zapewnia dostęp do punktu pracy zaworu, gdy rurociąg jest izolowany, zakopany lub zainstalowany w miejscu o ograniczonym dostępie. Konstrukcja trzpienia zapobiegająca wydmuchowi pomaga utrzymać trzpień w korpusie zaworu, gdy zawór jest pod ciśnieniem.

2. Konstrukcja trzyczęściowa

Trzyczęściowy korpus umożliwia otwarcie zaworu w celu kontroli i konserwacji. Fotele, uszczelki i inne elementy wewnętrzne W razie potrzeby można uzyskać dostęp do komponentów w celu ich wymiany. Konstrukcja ta jest praktyczna w przypadku rurociągów przemysłowych systemów wymagających okresowej konserwacji.

3. Maksymalne ciśnienie 1975PSI

TheZawór kulowy ze stali węglowej 3 szt. 2000WOGjest wymieniony z maksymalnym ciśnieniem 1975PSI. The odpowiednie ciśnienie robocze zależy od wielkości zaworu, temperatury, medium i wartości znamionowej ciśnienia i temperatury. The Oznaczenie 2000WOG odnosi się do usług wodnych, naftowych i gazowych zgodnie z obowiązującymi warunkami znamionowymi.

4. Połączenia NPT i BSP

Zawór jest dostępny z przyłączami gwintowanymi NPT i BSP. Wybór połączenia powinien odpowiadać rurociągowi wymagania dotyczące standardów i instalacji.

Materiały i standardy

W dostarczonej konfiguracji zastosowano normę ASTM A351 316 dla korpusu zaworu, ASTM A182 F316 dla kuli i trzpienia oraz RPTFE (PTFE+15%fv) dla gniazda. Inne materiały są dostępne na życzenie, zgodnie z wymaganymi warunkami usługi.

Projektowanie i produkcja opierają się na normie ISO 17292/API 608. Testowanie i inspekcja są zgodne z API 598, natomiast Wartości znamionowe ciśnienia i temperatury odnoszą się do normy ASME B16.34. Podany zakres temperatur wynosi od -25 ℃ do 150 ℃.

Kontrola jakości

Kontrola produkcji obejmuje weryfikację przychodzącego materiału, próbę ciśnieniową, próbę szczelności i gotowy zawór inspekcja. W zależności od zaworu można dostarczyć raporty z testów materiałów i odpowiednią dokumentację produktu wymagania dotyczące konfiguracji i zamówienia.

Dla odpowiednich konfiguracji dostępna jest dokumentacja ISO 9001 i CE. Materiał, gniazdo i elementy uszczelniające mogą być również dobierane w zależności od wymaganego ciśnienia, temperatury i medium.

Aplikacje

Zawór kulowy 2000WOG ze stali węglowej 3-częściowy można rozważyć w przypadku obsługi wysokiego ciśnienia w rurociągach przemysłowych systemów, w tym uzdatniania wody, ropy i gazu, przetwarzania chemicznego, sprężonego powietrza i ogólnej kontroli płynów. The wydłużony trzpień jest szczególnie przydatny tam, gdzie izolacja lub głębokość montażu utrudnia zastosowanie standardowego trzpienia zaworu dostęp.

Przed wyborem należy potwierdzić ciśnienie robocze, temperaturę, medium, wielkość zaworu, typ połączenia i dostępność przestrzeń instalacyjna. Należy sprawdzić zgodność materiałową korpusu, kuli, mostka i gniazda.

Często zadawane pytania

1. Jakie jest maksymalne ciśnienie robocze 3-częściowego zaworu kulowego ze stali węglowej 2000WOG?

W danych produktu podano maksymalne ciśnienie wynoszące 1975PSI. Należy potwierdzić rzeczywiste dopuszczalne ciśnienie robocze w zależności od rozmiaru zaworu, temperatury, medium i obowiązującej wartości ciśnienia i temperatury.

2. Do czego służy przedłużony mostek?

Trzpień wydłużony stosowany jest w izolowanych rurociągach, instalacjach zakopanych i miejscach pracy zaworu punkt należy umieścić z dala od połączenia rurociągu.

3. Jakie połączenia gwintowe są dostępne?

Dostępne są połączenia gwintowe NPT i BSP. Przyłącze należy dobrać zgodnie ze standardem rurociągu i wymagania instalacyjne.

4. Czy można dostosować materiały zaworów?

Tak. Inne materiały korpusu, kuli, trzpienia, gniazda i uszczelnień mogą być dostarczone w zależności od wymaganego medium i ciśnienia i temperatura.

5. Jakie dokumenty można dostarczyć?

W zależności od zaworu mogą zostać dostarczone raporty z testów materiałów oraz odpowiednie dokumenty z kontroli lub produktu wymagania dotyczące konfiguracji i zamówienia. Dla odpowiednich konfiguracji dostępna jest dokumentacja ISO 9001 i CE.

6. W jaki sposób zawór jest pakowany na eksport?

Zawory pakowane są w kartony z tektury falistej i skrzynie ze sklejki przeznaczone do wysyłki eksportowej. Specyfikacje opakowań mogą być dostosowane do wielkości zaworu, ilości i wymagań transportowych.
