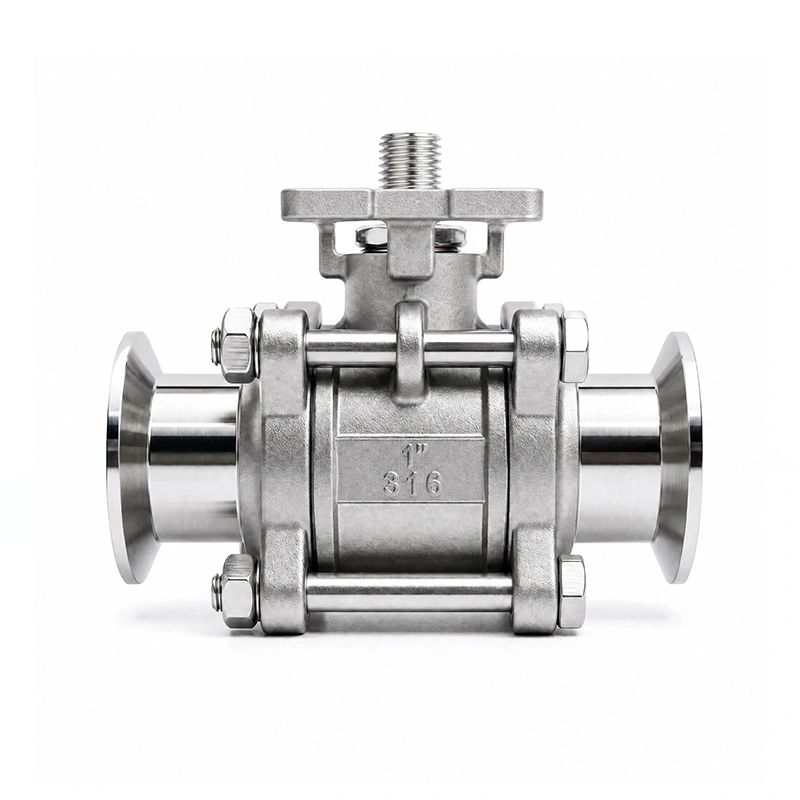

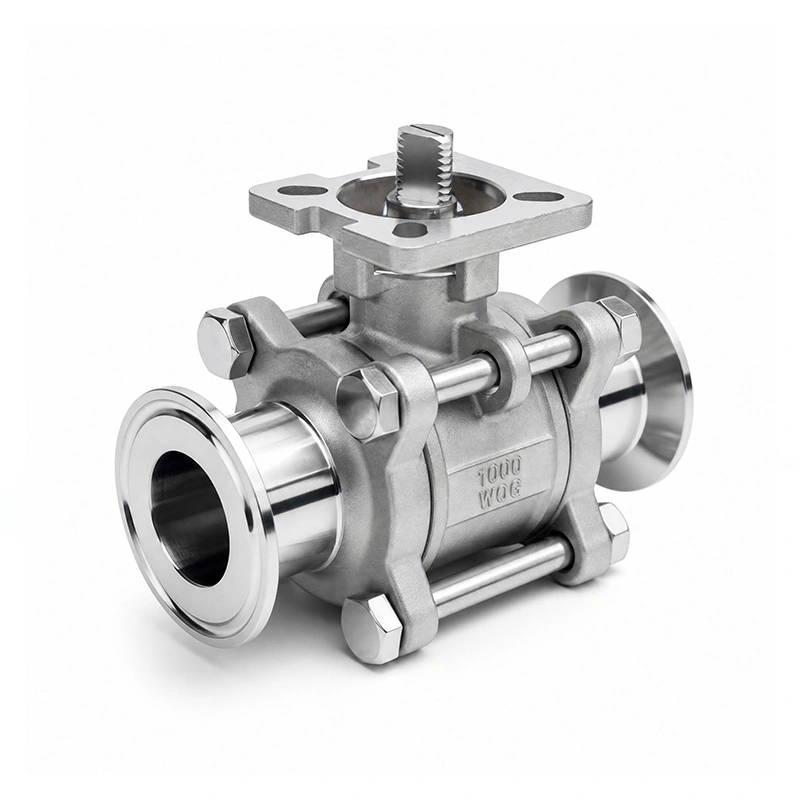

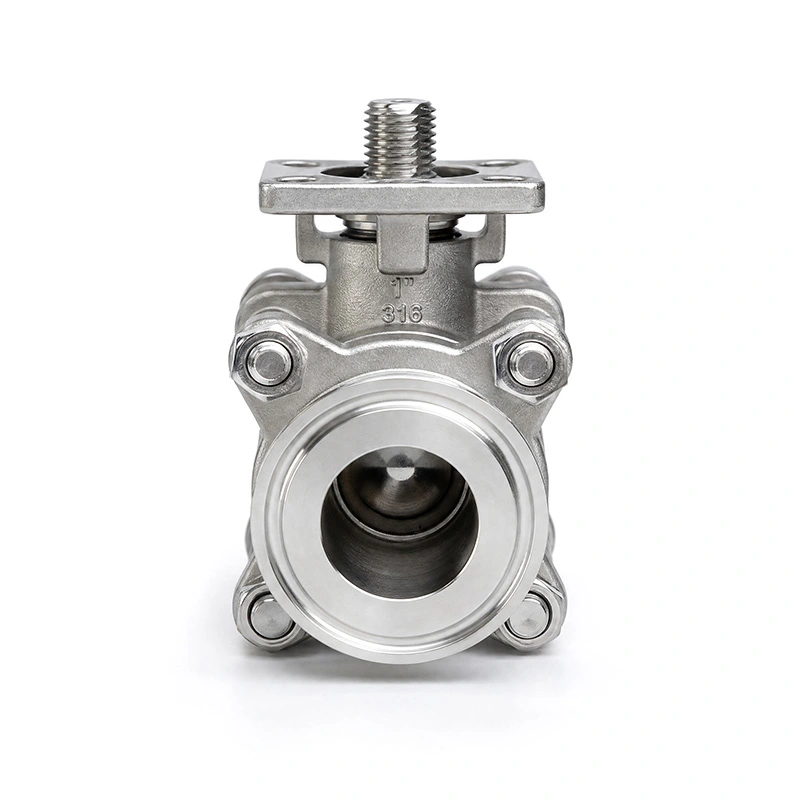

3-częściowy, całkowicie hermetyczny zawór kulowy z potrójnym zaciskiem i podkładką montażową ISO 5211

W pełni hermetyzowany zawór kulowy z trzema zaciskami, składający się z 3 elementów, z podkładką montażową ISO 5211, wykorzystuje trzyczęściowy korpus zaworu ze złączami typu Tri-clamp do instalacji rurociągów sanitarnych i procesowych. Trzyczęściowa konstrukcja zapewnia dostęp do elementów wewnętrznych po odizolowaniu rurociągu, natomiast płyta montażowa ISO 5211 zapewnia znormalizowany interfejs do montażu siłownika pneumatycznego lub elektrycznego. Ta konfiguracja jest odpowiednia dla systemów kontroli cieczy, gdzie wymagane są połączenia sanitarne i zautomatyzowane działanie zaworów.

Główne wymiary

Kluczowe cechy konstrukcyjne

Trzyczęściowa konstrukcja zaworu

Trzyczęściowy korpus składa się z centralnej części zaworowej i dwóch końcowych. Po prawidłowym odizolowaniu rurociągu i rozhermetyzowaniu zaworu można otworzyć korpus w celu sprawdzenia lub wymiany elementów wewnętrznych. Konstrukcja ta jest przydatna w zastosowaniach, w których wymagana jest okresowa konserwacja gniazd, uszczelek lub innych części wewnętrznych.

Połączenie trójzaciskowe

Połączenia typu Tri-clamp wykorzystują układ zacisków i uszczelek zamiast połączeń gwintowych lub kołnierzowych. Ten sposób podłączenia umożliwia montaż lub demontaż zaworu bez konieczności spawania zaworu bezpośrednio z rurociągiem. Odpowiedni materiał uszczelki i wymiary połączeń należy dobrać w zależności od medium procesowego, temperatury i specyfikacji rurociągu.

Montaż siłownika ISO 5211

Trzyczęściowy, całkowicie hermetyczny zawór kulowy z potrójnym zaciskiem i podkładką montażową ISO 5211 został zaprojektowany z interfejsem montażowym siłownika ISO 5211 na zaworze. Umożliwia to montaż kompatybilnych siłowników pneumatycznych lub elektrycznych bezpośrednio na zaworze bez konieczności stosowania oddzielnego konwencjonalnego układu montażowego. Dobór siłownika powinien być dostosowany do wielkości zaworu, momentu obrotowego i wymagań dotyczących sterowania systemem.

Elementy zwilżane ze stali nierdzewnej 316

Korpus określono jako ASTM A351 CF8M (316), natomiast kulę i trzpień określono jako ASTM A182 F316. Te materiały ze stali nierdzewnej nadają się do szeregu zastosowań w płynach przemysłowych, gdzie ważnymi czynnikami są kompatybilność materiałowa i odporność na korozję. Gniazdo RPTFE składa się z PTFE z 15% wypełniacza i przed dokonaniem wyboru należy je porównać z rzeczywistym medium i temperaturą roboczą.

Aplikacje

Trzyczęściowy, całkowicie hermetyczny zawór kulowy z potrójnym zaciskiem i podkładką montażową ISO 5211 można stosować w instalacjach rurowych wymagających kompaktowego zaworu odcinającego, połączeń typu sanitarnego i opcjonalnego automatycznego uruchamiania. Typowe obszary zastosowań obejmują:

Ogólne przetwarzanie cieczy

Chemiczna obsługa płynów

Urządzenia do uzdatniania wody

Lekka produkcja przemysłowa

Zautomatyzowane systemy rurociągów

Instalacja i obsługa

Instalacja z trzema zaciskami

Przed montażem należy sprawdzić, czy rozmiar zaworu, wymiary przyłączy, materiał uszczelki i wymagania dotyczące ciśnienia i temperatury są zgodne ze specyfikacją rurociągu. Umieścić zawór pomiędzy współpracującymi połączeniami Tri-clamp, założyć odpowiednią uszczelkę i zabezpieczyć złącze obejmą. Przed podaniem ciśnienia w systemie należy sprawdzić połączenie pod kątem prawidłowego ustawienia.

Instalacja siłownika

Podkładka montażowa ISO 5211 zapewnia interfejs dla kompatybilnych siłowników pneumatycznych lub elektrycznych. Przed montażem sprawdzić sposób montażu siłownika, wymiary wału i wymagany moment obrotowy. Siłownik należy zamontować i wyregulować zgodnie z instrukcją producenta zaworu i siłownika.

Konserwacja

Przed konserwacją odłączyć zawór od rurociągu i uwolnić całe ciśnienie resztkowe. Trzyczęściowa konstrukcja umożliwia otwarcie korpusu zaworu w celu kontroli kuli, gniazd, trzpienia i elementów uszczelniających. Wymień zużyte elementy na odpowiednie i sprawdź szczelność oraz stan działania zaworu przed ponownym oddaniem go do użytku.

Rozważania dotyczące wyboru

Wybierając ten zawór do nowego systemu rurociągów, należy wziąć pod uwagę medium robocze, ciśnienie, temperaturę, rozmiar rury, wymiary połączeń i wymaganą metodę uruchamiania. Należy sprawdzić gniazdo zaworu i materiały uszczelniające pod kątem zgodności z cieczą procesową. W przypadku zastosowań zautomatyzowanych siłownik powinien być dobrany zgodnie z momentem obrotowym zaworu i wymaganiami sterowania systemu.

Często zadawane pytania

P1: Do czego służy całkowicie hermetyczny zawór kulowy z trzema zaciskami i podkładką montażową ISO 5211?

Trzyczęściowy, w pełni hermetyczny zawór kulowy z potrójnym zaciskiem i podkładką montażową ISO 5211 służy do włączania/wyłączania sterowania przepływem w instalacjach rurowych, w których wymagany jest trzyczęściowy korpus zaworu, złącze typu Tri-clamp i interfejs montażowy siłownika. Można go skonfigurować do obsługi ręcznej lub połączyć z odpowiednim siłownikiem pneumatycznym lub elektrycznym w celu zautomatyzowanego sterowania.

P2: Co zapewnia podkładka montażowa ISO 5211?

Podkładka montażowa ISO 5211 zapewnia ustandaryzowany interfejs montażowy siłownika. Kompatybilne siłowniki pneumatyczne lub elektryczne można montować zgodnie z obowiązującymi wymiarami montażowymi ISO 5211, w zależności od rozmiaru siłownika i wymagań dotyczących momentu obrotowego zaworu.

P3: Jakie są zalety trzyczęściowej konstrukcji?

Trzyczęściowa konstrukcja zapewnia dostęp do wewnętrznych elementów zaworu po odizolowaniu i rozhermetyzowaniu rurociągu. Może to uprościć kontrolę i wymianę gniazd, uszczelek i innych podzespołów, które można serwisować w porównaniu z całkowicie zamkniętym, jednoczęściowym korpusem.

P4: Jakie materiały są używane w tym zaworze?

Korpus to ASTM A351 CF8M (316), natomiast kula i trzpień to ASTM A182 F316. Gniazdo jest wykonane z RPTFE (PTFE+15%fv). Inne konfiguracje materiałowe są dostępne na życzenie.

P5: Czy tego zaworu można używać z siłownikami pneumatycznymi lub elektrycznymi?

Tak. Interfejs montażowy ISO 5211 przeznaczony jest do montażu siłownika. Odpowiedni siłownik należy dobrać w zależności od wielkości zaworu, roboczego momentu obrotowego, ciśnienia, temperatury i wymagań układu sterowania.

P6: Co należy sprawdzić przed złożeniem zamówienia?

Potwierdź wymagany rozmiar zaworu, wymiary przyłącza, ciśnienie robocze, temperaturę, medium procesowe, materiał gniazda i sposób uruchamiania. W przypadku systemów zautomatyzowanych należy również potwierdzić sposób montażu siłownika i wymagany moment obrotowy.
