3-częściowy zawór kulowy ze stali nierdzewnej z końcówkami spawanymi

Zawór kulowy ze stali nierdzewnej z końcówkami spawanymi, 3-częściowy, łączy w sobie trzyczęściowy korpus ze stali nierdzewnej z końcówkami do spawania kielichowego, co zapewnia kompaktowe, trwałe połączenia rurociągów. Konstrukcja z dzielonym korpusem umożliwia dostęp do uszczelek wewnętrznych i innych podzespołów, które można serwisować, po odizolowaniu i rozhermetyzowaniu zaworu. Pełnoprzelotowy kanał przepływowy zapewnia niski opór przepływu, a konstrukcja z kulą i gniazdem zapewnia dwukierunkowe odcięcie dla kompatybilnych płynów. Nadaje się do rurociągów wysokociśnieniowych w przemyśle naftowym i gazowym, w procesach chemicznych, uzdatnianiu wody i innych systemach przemysłowych.

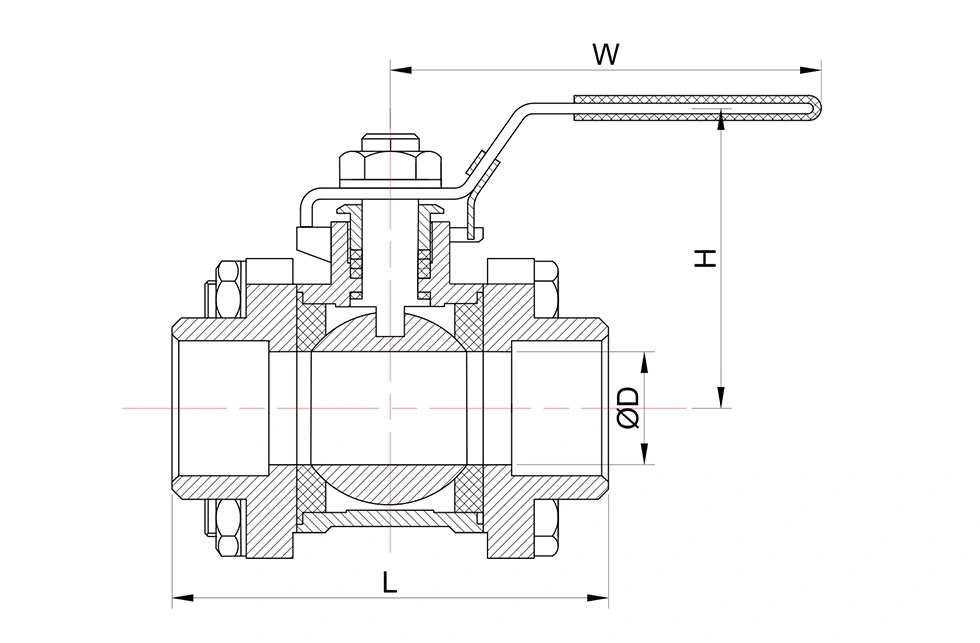

Główne wymiary

* N: Końcówki gwintów zgodne z ANSl B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP

WARTOŚCI Kv

Kv (m3/h) = Natężenie przepływu wody w metrach sześciennych na godzinę, które spowoduje spadek ciśnienia na zaworze o 1 bar.

Funkcje zaworów i najważniejsze cechy

1. Złącze spawane gniazdowo

Końcówki do spawania kielichowego są obrabiane maszynowo zgodnie z określonymi wymiarami połączenia dla montażu spawanego z kompatybilnymi rurami. To połączenie jest powszechnie stosowane na liniach przemysłowych o małych średnicach, gdzie wymagane jest trwałe połączenie rury z zaworem. Spawanie powinno odbywać się zgodnie z obowiązującymi specyfikacjami i procedurami dotyczącymi rurociągów.

2. Trzyczęściowy korpus

Trzyczęściowy, skręcany korpus umożliwia dostęp do wewnętrznych elementów zaworu po odizolowaniu i rozhermetyzowaniu rurociągu. Uszczelki i inne części nadające się do serwisowania można sprawdzać lub wymieniać bez konieczności wymiany całego zespołu zaworu.

3. Uszczelnienie kuli i gniazda

Kula obraca się w kierunku gniazda, otwierając lub zamykając kanał przepływowy. Zawór zapewnia odcięcie w obu kierunkach przepływu, gdy wybrane materiały gniazda i uszczelnienia są odpowiednie do warunków pracy. Kanał przepływowy umożliwia również przepływ płynu przez zawór z ograniczoną blokadą, gdy jest całkowicie otwarty.

4. Konstrukcja ze stali nierdzewnej

Konstrukcja ze stali nierdzewnej jest dostępna do zastosowań obejmujących kompatybilną wodę, olej, gaz i media chemiczne. Dobór materiału powinien uwzględniać skład płynu, stężenie, temperaturę pracy, ciśnienie i warunki korozyjne.

O Szanghaju

Siedziba firmy Shangtai znajduje się w Wenzhou w prowincji Zhejiang w Chinach i produkuje zawory przemysłowe na rynek krajowy i eksport. Działalność produkcyjna obejmuje obróbkę skrawaniem, montaż zaworów, próby ciśnieniowe, kontrolę i znakowanie produktów.

System zarządzania jakością posiada certyfikat ISO 9001, a dla odpowiednich produktów dostępna jest dokumentacja CE. Kontrola może obejmować kontrolę przychodzących materiałów, kontrolę w trakcie procesu, kontrolę gotowego zaworu i kontrole przed wysyłką zgodnie z wymaganiami zamówienia.

W przypadku zaworów kulowych do spawania gniazdowego mogą być dostarczone różne konfiguracje połączeń, zgodnie z wymaganymi wymiarami i obowiązującymi normami. Konfiguracje z mufą gniazdową typu A i typu B są dostępne dla specyficznych wymagań, a wymiary połączeń są potwierdzone przed produkcją.

Często zadawane pytania

1. Jaka jest różnica pomiędzy połączeniami mufowymi a połączeniami gwintowanymi?

Połączenia spawane gniazdowo wykorzystują połączenie spawane pomiędzy zaworem a rurą, podczas gdy połączenia gwintowe opierają się na dopasowanych gwintach rurowych. Końcówki do spawania kielichowego są powszechnie stosowane w przypadku rurociągów o małych średnicach, gdzie wymagane jest trwałe połączenie spawane. Odpowiednie połączenie zależy od standardu rurociągu, ciśnienia, temperatury i wymagań instalacyjnych.

2. Czy dostępne są różne konfiguracje zgrzewania gniazdowego?

Tak. Można dostarczyć różne konfiguracje złączy kielichowych, zgodnie z wymaganymi wymiarami i obowiązującymi normami dotyczącymi rur. Rodzaj połączenia i wymagania wymiarowe należy potwierdzić przed produkcją, szczególnie w przypadku zaworów zamiennych i projektów eksportowych.

3. Czy zawór można otworzyć w celu konserwacji wewnętrznej?

Tak. Trzyczęściowy korpus można rozdzielić po odizolowaniu i rozhermetyzowaniu rurociągu, co pozwala na kontrolę lub wymianę wewnętrznych uszczelek i innych nadających się do użytku elementów. Zaworu nie należy demontować, gdy rurociąg znajduje się pod ciśnieniem.

4. Jakie dokumenty są dostępne z zaworem?

Dla odpowiednich konfiguracji może zostać dostarczona dokumentacja ISO 9001 i CE. Dokumentacja materiałowa, protokoły kontroli, raporty z testów i rysunki produktów mogą być również dostarczone zgodnie z wymaganiami zamówienia i projektu.

5. Jakie zastosowania nadają się do 3-częściowego zaworu kulowego ze stali nierdzewnej z końcówkami spawanymi?

Zawór może być stosowany do kompatybilnych płynów w przemyśle naftowym i gazowym, petrochemicznym, przetwórstwie chemicznym, uzdatnianiu wody, energetyce i ogólnych rurociągach przemysłowych. Materiał, gniazdo i elementy uszczelniające należy dobrać w zależności od rzeczywistego medium, ciśnienia i temperatury.

6. Jakie informacje są wymagane przy doborze zaworu?

Kluczowe informacje obejmują wielkość zaworu, ciśnienie znamionowe, wymiary spoiny kielichowej, medium robocze, ciśnienie robocze, temperaturę, materiały korpusu i uszczelnień, ilość i obowiązujące normy. W przypadku projektów zamiennych można również dostarczyć w celu potwierdzenia istniejące rysunki zaworów lub informacje o wymiarach.
