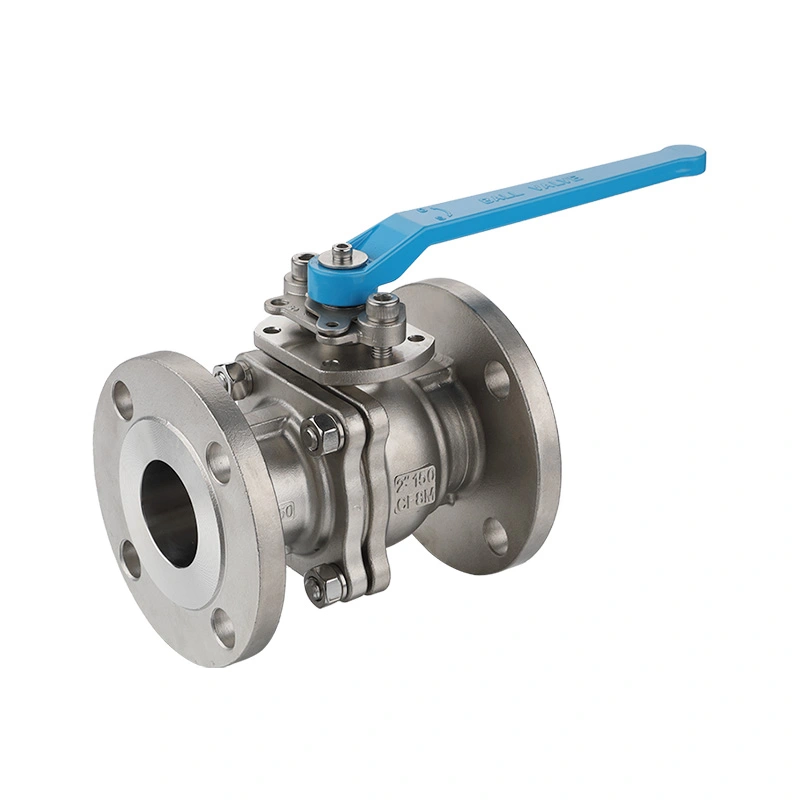

Zawór kulowy kołnierzowy ze stali nierdzewnej ANSI 150LB

Zawór kulowy kołnierzowy ze stali nierdzewnej ANSI 150LB to zawór kulowy ze stali nierdzewnej z kołnierzowymi przyłączami końcowymi, przeznaczony do systemów rurociągów wykorzystujących klasę ciśnienia ASME 150. Wykorzystuje obracającą się o ćwierć obrotu kulkę do uruchamiania lub zatrzymywania przepływu zgodnych płynów i jest powszechnie stosowany do izolacji włączania/wyłączania w przemysłowych systemach rurociągów.

ANSI 150LB odnosi się do klasy ciśnienia ASME Class 150. Rzeczywiste dopuszczalne ciśnienie robocze zależy od rozmiaru zaworu, materiału, temperatury roboczej i odpowiedniej wartości znamionowej ciśnienia i temperatury. Konstrukcja ze stali nierdzewnej zapewnia korpus zaworu odporny na korozję i może być wykonana z materiałów takich jak stal nierdzewna 304 lub 316, w zależności od zastosowania.

Połączenie kołnierzowe umożliwia przykręcenie zaworu bezpośrednio do pasujących kołnierzy rurociągu, zapewniając praktyczną metodę łączenia przemysłowych systemów rurociągów i ułatwiając przyszłą kontrolę lub konserwację. Mechanizm zaworu kulowego zapewnia szybkie działanie ćwierćobrotowe w celu otwierania i zamykania rurociągu.

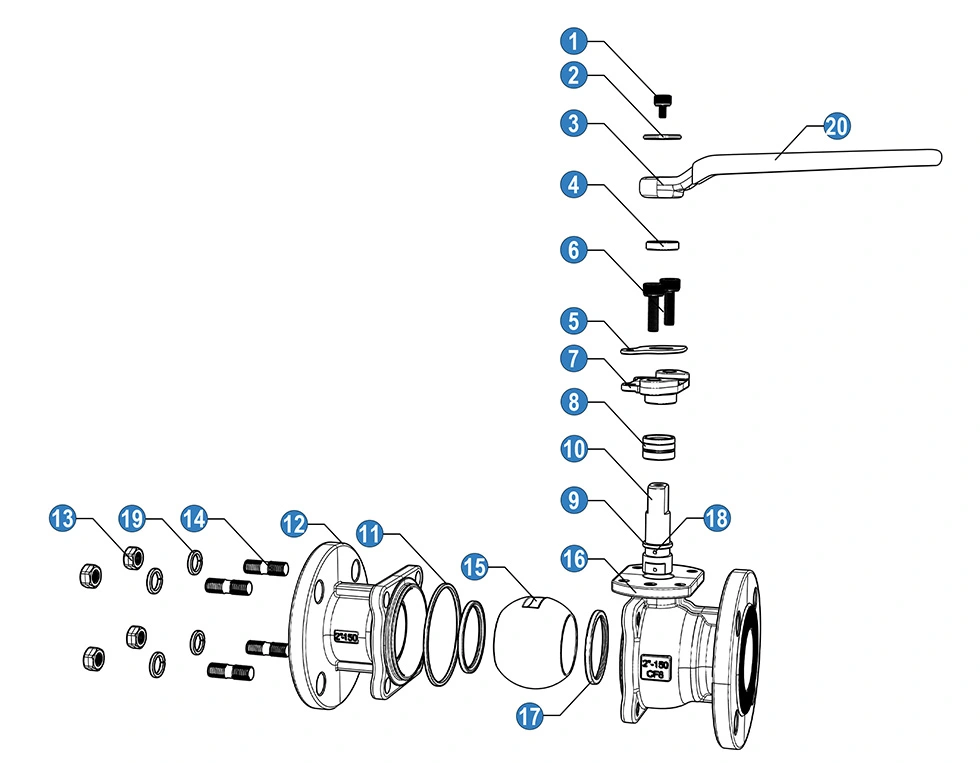

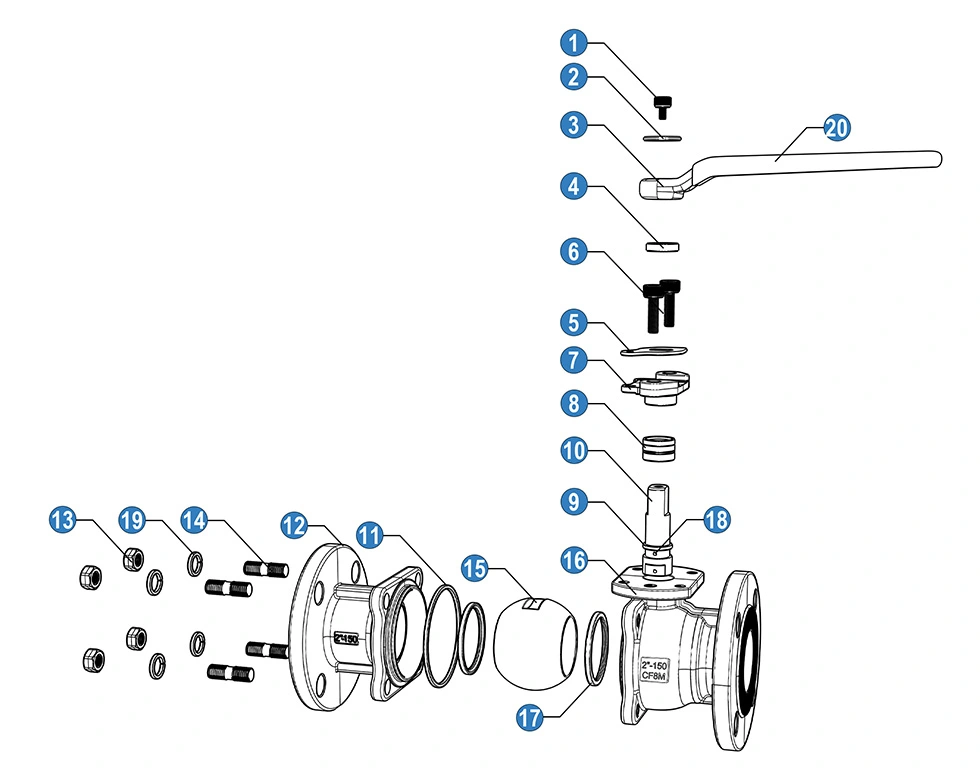

Główne wymiary

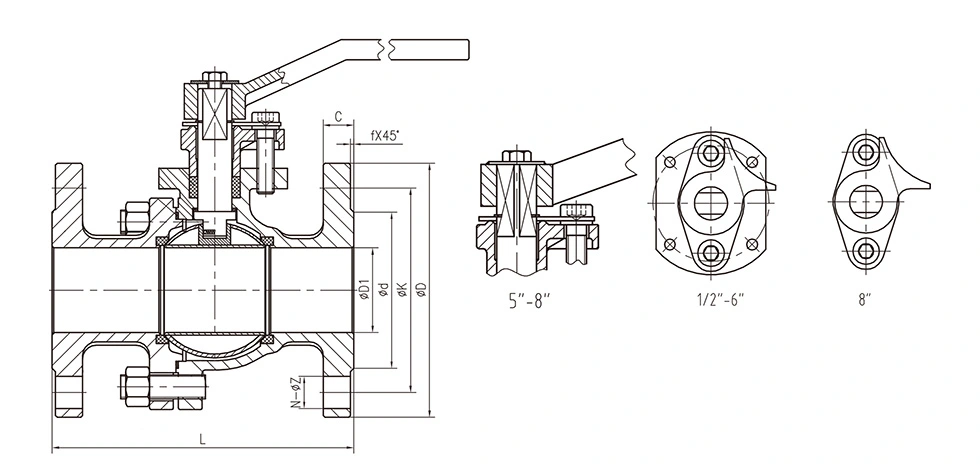

Wymiary ogólne:

Zastosowania branżowe

W naszym zaworze kulowym kołnierzowym ze stali nierdzewnej ANSI 150LB zastosowano unikalny trzystopniowy system uszczelniania trzpienia, zoptymalizowany pod kątem praca wysokocyklowa, wahania ciśnienia i warunki pracy medium gazowego. Zapewnia stabilność bez wycieków i wyjątkowe działanie przeciwzmęczeniowe dla różnych przemysłowych systemów płynów:

Przemysł naftowy i chemiczny

Nadaje się do rurociągów technologicznych, odgałęzień i przesyłu gazu lekkiego. Niezawodne wielostopniowe uszczelnienie trzpienia zapobiega wyciekom mediów palnych i wybuchowych pod zmiennym ciśnieniem.

Specjalne systemy gazowe

Idealny do pętli wysokiego ciśnienia azotu, tlenu, wodoru i sprężonego powietrza, szeroko stosowanych w gazie do cięcia laserowego dostaw, stacja benzynowa i częste gazociągi typu start-stop.

Inżynieria energetyczna i cieplna

Ma zastosowanie do rurociągów mediów zakładowych i pomocniczych linii płynów. Jest odporny na starzenie się uszczelnienia spowodowane naprzemiennością temperaturę i ciśnienie, zapewniając długoterminową stabilną pracę.

Przemysł farmaceutyczny i chemiczny

Zapewnia szczelną izolację żrących i czystych płynów procesowych. Dwukierunkowa konstrukcja uszczelnienia pozwala uniknąć medium wycieków i zanieczyszczeń zewnętrznych, spełniając wysokie standardy bezpieczeństwa i sanitarne.

Ogólne systemy przemysłowe i hydrauliczne

Idealny do stanowisk do prób ciśnieniowych i zautomatyzowanego sprzętu do płynów. Doskonałe działanie przeciwzmęczeniowe dostosowuje się do częste scenariusze przełączania i pracy pod ciśnieniem pulsacyjnym.

Dlaczego warto wybrać Szanghaj?

Ekskluzywny 3-stopniowy system uszczelniania trzpienia

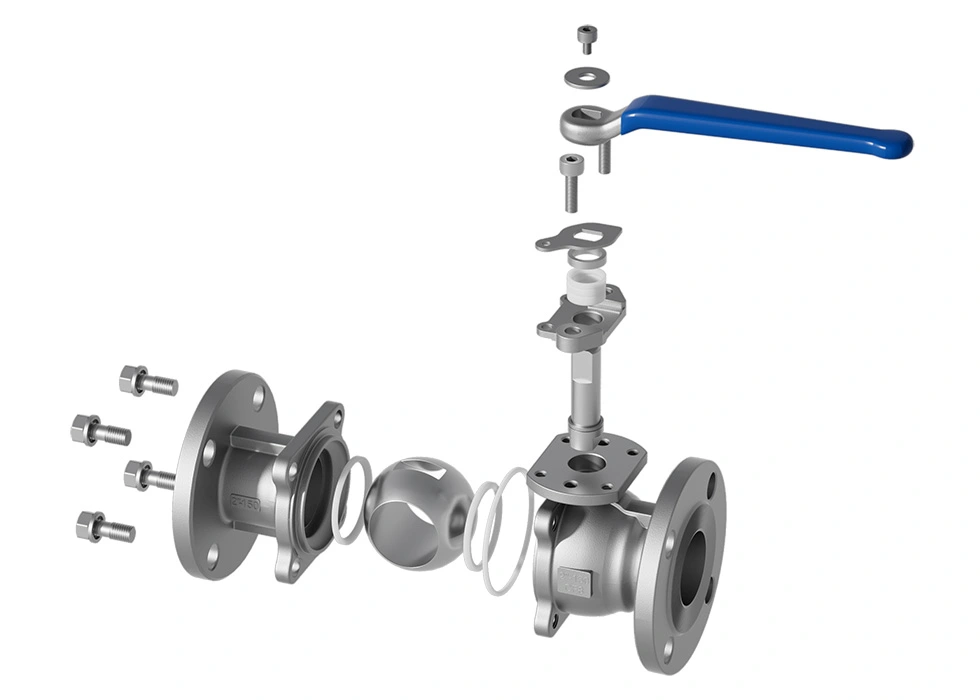

Wyposażony w piramidalną samozaciskową uszczelkę główną, wtórną uszczelkę typu O-ring z Vitonu i sprężynowy pierścień V typu Belleville pieczęć trzeciorzędna. Jego samodoskonalące się właściwości uszczelniające kompensują zużycie i odkształcenia termiczne, eliminując trzpień wyciek podczas długotrwałej pracy w trybie wysokocyklowym.

Dwukierunkowa struktura ochrony

Ulepszony system uszczelnień zapobiega wewnętrznemu wyciekowi medium i blokuje przedostawanie się zewnętrznego pyłu, wilgoci i zanieczyszczeń przedostawania się do zaworu, skutecznie wydłużając żywotność i obniżając koszty konserwacji.

Znormalizowana amerykańska produkcja standardowa

Wyprodukowano i przetestowano zgodnie z API 608 / ISO 17292, ASME B16.34 i API 598. Zgodny z ASME B16.5 (kołnierz) i ASME Standardy B16.10 (face-to-face), zapewniające pełną kompatybilność z globalnymi projektami przemysłowymi.

Struktura przeciwzmęczeniowa i bezpieczna

Wzmocniony korpus zaworu wytrzymuje ciśnienie pulsacyjne i silne wstrząsy ciśnieniowe bez odkształceń. Wbudowane zabezpieczenie przed wydmuchem konstrukcja trzpienia eliminuje zagrożenia związane z nadciśnieniem.

Konstrukcja antystatyczna przewodząca statycznie

Posiada profesjonalną strukturę antystatyczną, która w sposób ciągły przewodzi elektryczność statyczną powstającą w wyniku tarcia pomiędzy medium a częściami wewnętrznymi. Zapobiega gromadzeniu się ładunków elektrostatycznych i ryzyku iskier, zapewniając bezpieczną pracę rurociągi materiałów łatwopalnych, wybuchowych i mediów gazowych, spełniające wymogi bezpieczeństwa przemysłowego.

Niskie koszty utrzymania i opłacalność

Zoptymalizowany pod kątem częstych scenariuszy przełączania z doskonałą odpornością na zmęczenie. Skraca przestoje sprzętu i częstotliwość wymiany, obniżając długoterminowe koszty operacyjne w porównaniu ze zwykłymi zaworami z pojedynczym uszczelnieniem.

Ekskluzywne wsparcie serwisowe

Obsługuj laserowo dostosowane logo i projekty opakowań

Świadczenie usług OEM/ODM

Pełna kontrola przed opuszczeniem fabryki, z załączonym raportem kontroli jakości

Opcjonalne usługi dodatkowe, takie jak ochrona przed kolizjami i wzmocnione opakowanie do transportu morskiego

Często zadawane pytania

1. Co oznacza ANSI 150LB dla zaworu kulowego z kołnierzem ze stali nierdzewnej?

ANSI 150LB odnosi się do klasy ciśnienia ASME Class 150 stosowanej dla zaworu i jego połączenia kołnierzowego. Rzeczywiste dopuszczalne ciśnienie robocze zależy od rozmiaru zaworu, materiału, temperatury roboczej i odpowiedniej wartości znamionowej ciśnienia i temperatury.

2. Jakie standardy kołnierzy są dostępne dla tego zaworu kulowego?

Standardy kołnierzy można wybrać zgodnie z systemem rurociągów i wymaganiami projektu. Typowe konfiguracje mogą obejmować kołnierze ASME B16.5, podczas gdy w przypadku konkretnych zastosowań można uwzględnić inne standardy kołnierzy.

3. Z jakich materiałów ze stali nierdzewnej można wykonać zawór?

Typowe materiały korpusów obejmują stal nierdzewną 304 i 316, przy czym konkretny gatunek jest wybierany w zależności od czynnika roboczego, temperatury, ciśnienia i warunków korozji. Inne kombinacje materiałów mogą być dostępne na życzenie.

4. Jakie media może obsługiwać zawór kulowy kołnierzowy ze stali nierdzewnej ANSI 150LB?

Zawór może być stosowany do wody, oleju, gazu i innych kompatybilnych płynów przemysłowych. Korpus zaworu, kulę, gniazdo i materiały uszczelniające należy dobrać w zależności od zgodności chemicznej, ciśnienia i temperatury rzeczywistego medium.

5. Czy ten zawór kulowy kołnierzowy nadaje się do pracy w wysokich temperaturach?

Obowiązujący zakres temperatur zależy od materiałów zaworu, materiału gniazda i wartości ciśnienia i temperatury. Przy wyborze zaworu należy potwierdzić rzeczywistą temperaturę roboczą, aby mieć pewność, że konfiguracja jest odpowiednia dla zamierzonych warunków pracy.

6. Czy zawór może być dostarczony z siłownikiem pneumatycznym czy elektrycznym?

Tak. Zawór kulowy kołnierzowy można skonfigurować do pracy ręcznej, pneumatycznej lub elektrycznej, w zależności od wielkości zaworu, wymaganego momentu obrotowego i systemu sterowania. Siłownik powinien być odpowiednio dobrany do zaworu i rzeczywistych warunków pracy.

7. Jakie informacje są potrzebne, aby wybrać właściwy zawór kulowy kołnierzowy?

Kluczowe informacje dotyczące doboru obejmują nominalny rozmiar zaworu, klasę ciśnienia, standard kołnierza, medium robocze, ciśnienie robocze, temperaturę, wymagany materiał i metodę działania. Rysunki rurociągów lub szczegóły aplikacji mogą również pomóc w określeniu odpowiedniej konfiguracji.

8. Czy można dostosować zawór kulowy kołnierzowy ze stali nierdzewnej?

Tak. Gatunki materiałów, specyfikacje kołnierzy, materiały gniazd i uszczelnień, działanie zaworu i inne szczegóły konfiguracji można wybrać zgodnie z wymaganiami projektu. Rysunki lub specyfikacje techniczne można sprawdzić przed rozpoczęciem produkcji.
