3-częściowe końcówki zgrzewane doczołowo Zawór kulowy ze stali nierdzewnej z przedłużonym trzpieniem

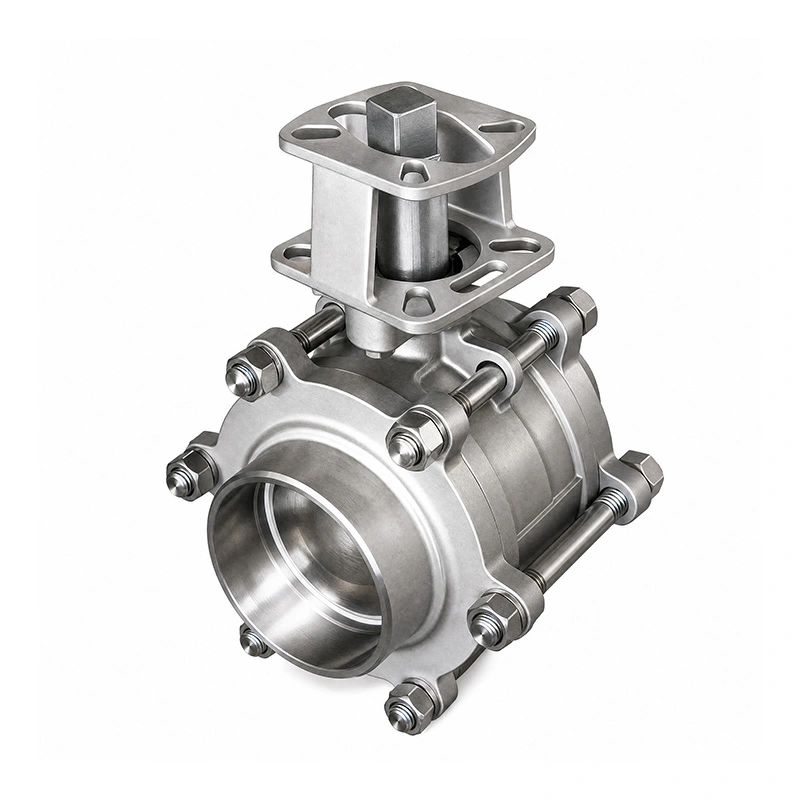

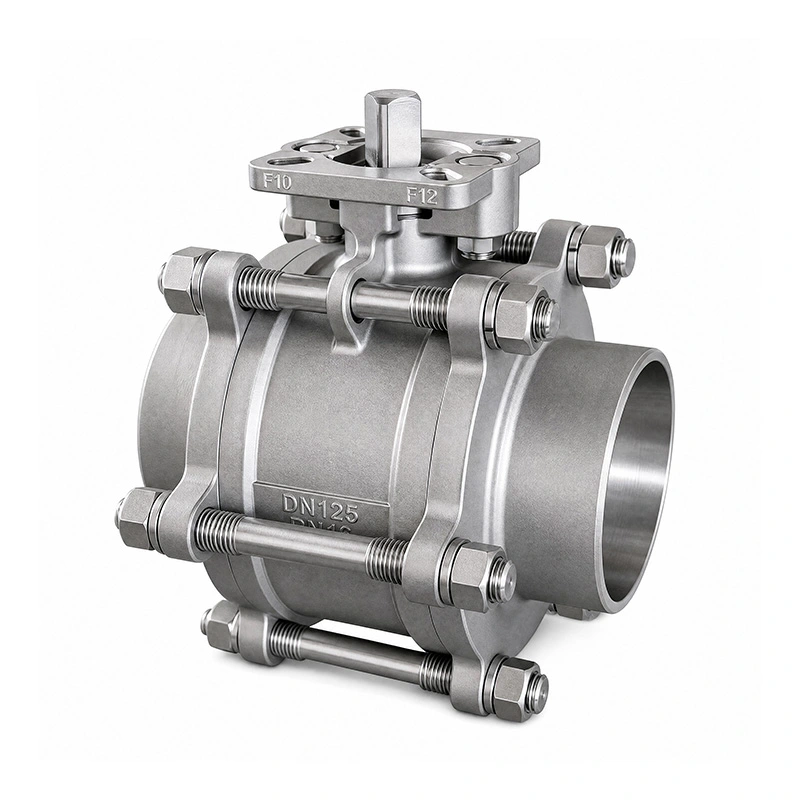

3-częściowy przedłużony trzpień zaworu kulowego ze stali nierdzewnej z końcówkami spawanymi doczołowo ma końcówki spawane doczołowo do stałego połączenia z rurociągiem oraz wydłużony trzpień do zastosowań, w których punkt pracy zaworu musi być umieszczony z dala od rury. Trzyczęściowy korpus umożliwia dostęp do elementów wewnętrznych w celu konserwacji, natomiast podkładka montażowa ISO 5211 umożliwia bezpośredni montaż siłowników pneumatycznych lub elektrycznych.

Główne wymiary

Cechy produktu

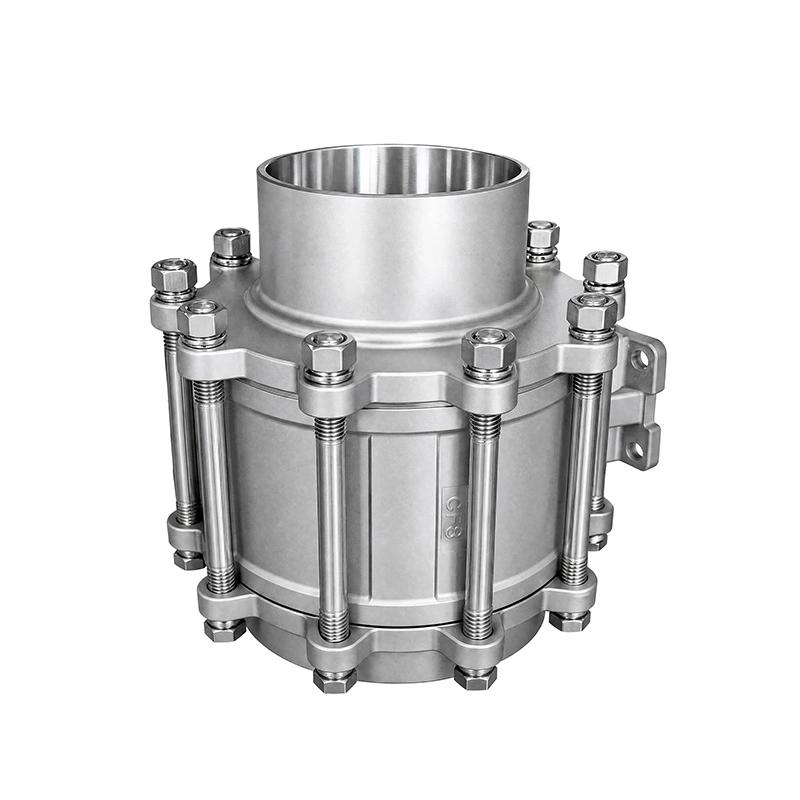

1. Złącze rurociągu zgrzewane doczołowo

W zaworze zastosowano końcówki zgrzewane doczołowo, wyprodukowane zgodnie z normą ASME B16.25. Spawanie zaworu bezpośrednio z rurociągiem zapewnia stałe połączenie bez połączeń gwintowych lub kołnierzowych, dzięki czemu ta konfiguracja nadaje się do stałych instalacji rurociągów przemysłowych.

2. Rozszerzona konfiguracja mostka

Wydłużony trzpień zapewnia dodatkowy prześwit roboczy pomiędzy uchwytem lub siłownikiem a rurociągiem. Jest przydatny tam, gdzie izolacja, układ rur lub warunki montażu ograniczają dostęp do standardowego trzpienia zaworu.

3. Trzyczęściowy korpus do konserwacji

Trzyczęściowa konstrukcja zapewnia dostęp do wewnętrznych elementów zaworu, gdy konieczna jest kontrola lub wymiana. Elementy gniazda i uszczelnienia można serwisować bez wymiany całego zespołu zaworu.

4. Konstrukcja zaworu ze stali nierdzewnej

W 3-częściowym, przedłużonym trzpieniu zaworu kulowego ze stali nierdzewnej z końcówkami spawanymi doczołowo zastosowano ASTM A351 CF8M (316) dla korpusu i ASTM A182 F316 dla kuli i trzpienia. Gniazdo RPTFE jest przeznaczone dla podanego zakresu temperatur od -25 ℃ do 150 ℃.

Montaż siłownika

Zawór wyposażony jest w podkładkę montażową ISO 5211 do bezpośredniego montażu siłownika. Siłowniki pneumatyczne lub elektryczne można wybrać w zależności od wielkości zaworu, momentu obrotowego i wymagań dotyczących sterowania. Przed złożeniem zamówienia należy sprawdzić interfejs montażowy siłownika, aby zapewnić kompatybilność.

Normy i inspekcja

Projekt i produkcja są zgodne z normą ASME B16.34, z końcówkami spawanymi doczołowo w oparciu o normę ASME B16.25. Testowanie i inspekcja zaworów przeprowadzana jest zgodnie z normą API 598. Wartości znamionowe ciśnienia i temperatury odnoszą się również do normy ASME B16.34.

Kontrola produkcji obejmuje weryfikację materiału, próbę ciśnieniową, kontrolę uszczelnienia i kontrolę gotowych zaworów. Raporty z testów materiałów i odpowiednia dokumentacja produktu mogą zostać dostarczone zgodnie z konfiguracją zaworu i wymaganiami zamówienia.

Aplikacje

3-częściowy przedłużony trzpień zaworu kulowego ze stali nierdzewnej z końcówkami spawanymi doczołowo jest przeznaczony do przemysłowych systemów rurociągów wymagających stałego połączenia spawanego i dostępnej obsługi zaworu. Typowe zastosowania obejmują przetwarzanie chemiczne, systemy petrochemiczne, sprzęt farmaceutyczny, przetwarzanie żywności i napojów, wytwarzanie energii i uzdatnianie wody.

Przed wyborem należy sprawdzić medium rurociągu, ciśnienie, temperaturę, rozmiar rury, specyfikację spawania i dostępną przestrzeń montażową. Należy również sprawdzić materiały zaworu i konfigurację gniazda pod kątem zgodności z medium roboczym.

Często zadawane pytania

1. Jakie są główne zastosowania 3-częściowego przedłużonego trzpienia zaworu kulowego ze stali nierdzewnej z końcówkami zgrzewanymi doczołowo?

Stosowany jest w przemysłowych instalacjach rurowych, gdzie wymagane jest połączenie spawane i dłuższy dostęp do zaworów. Zastosowania obejmują systemy chemiczne, petrochemiczne, farmaceutyczne, spożywcze, energetyczne i uzdatniające wodę.

2. Jaka norma dotyczy końcówek zgrzewanych doczołowo?

Końcówki spawane doczołowo są określone zgodnie z ASME B16.25. Przed instalacją specyfikację spawania należy porównać z projektem rurociągu.

3. Czy siłownik można zamontować bezpośrednio?

Tak. Zawór posiada podkładkę montażową ISO 5211 do montażu siłownika pneumatycznego lub elektrycznego. Wybór siłownika powinien opierać się na wielkości zaworu, momencie roboczym i wymaganiach dotyczących sterowania.

4. Jakie materiały są stosowane w standardowej konfiguracji?

Korpus to ASTM A351 CF8M (316), natomiast kula i trzpień to ASTM A182 F316. Standardowym gniazdem jest RPTFE (PTFE+15%fv). Inne materiały dostępne są na zamówienie.

5. Jaki jest maksymalny zakres ciśnienia i temperatury?

Podane maksymalne ciśnienie wynosi 285 PSI, w zakresie temperatur od -25 ℃ do 150 ℃. Rzeczywiste ograniczenia robocze należy potwierdzić w zależności od wielkości zaworu, medium i odpowiednich wartości znamionowych ciśnienia i temperatury.

6. Czy zawór można dostosować?

Tak. Inne materiały i konfiguracje komponentów mogą być dostarczone w zależności od wymaganego medium, ciśnienia, temperatury i warunków instalacji.
