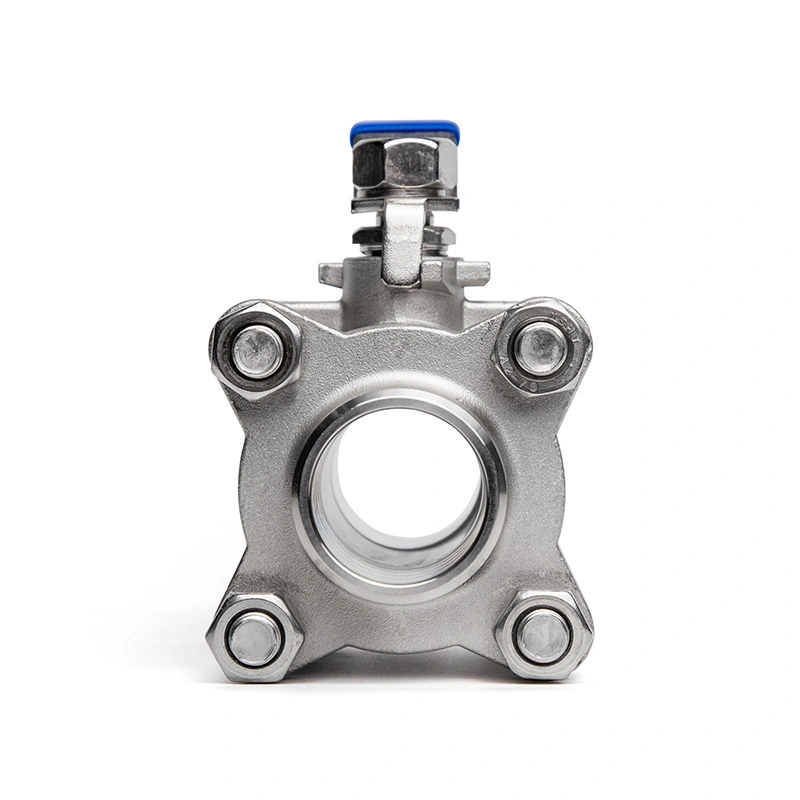

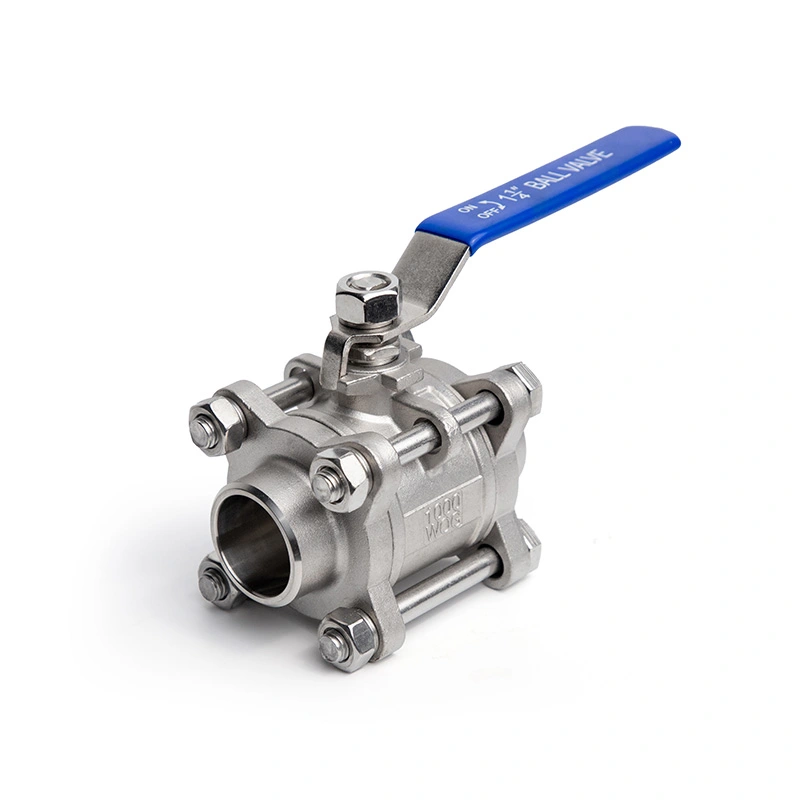

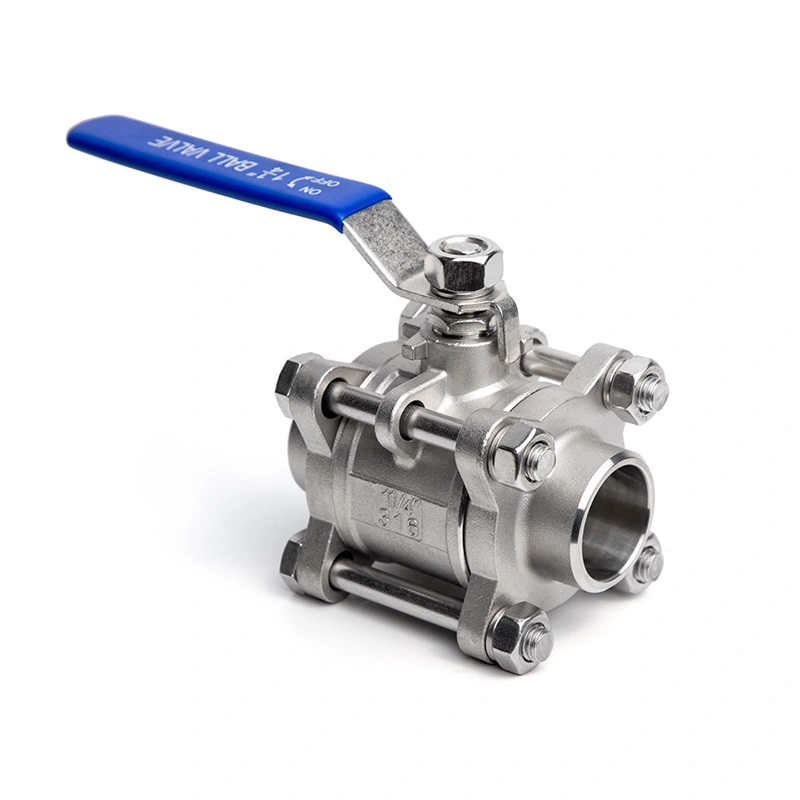

Zawór kulowy ze stali nierdzewnej z 3 końcówkami zgrzewanymi doczołowo
Zawór kulowy ze stali nierdzewnej Shangtai 3PC z końcówkami spawanymi doczołowo ma solidną, 3-częściową konstrukcję i szczelne końcówki do spawania doczołowego do wysokociśnieniowych rurociągów przemysłowych. Wykonany z najwyższej jakości stali nierdzewnej o doskonałej odporności na korozję, umożliwia wygodną konserwację na linii produkcyjnej. Jako bezpośrednia fabryka ze ścisłą kontrolą jakości i opakowaniami eksportowymi dostarczamy niezawodne rozwiązania w zakresie kontroli płynów do różnorodnych zastosowań.
Zawór kulowy ze stali nierdzewnej z końcówkami spawanymi doczołowo, 3-częściowy, składa się z trzyczęściowego korpusu ze stali nierdzewnej z końcówkami do spawania doczołowego do stałych połączeń rurociągów. Trzyczęściowa konstrukcja umożliwia dostęp do elementów wewnętrznych w celu kontroli i wymiany uszczelnień po odizolowaniu i rozhermetyzowaniu rurociągu. Materiały uszczelniające można dobrać w zależności od medium roboczego, ciśnienia i temperatury. Stosowany jest w instalacjach petrochemicznych, naftowo-gazowych, uzdatnianiu wody i systemach rurociągów do energii cieplnej.
Główne wymiary
| Rozmiar | 1/4" - 6" |
| Klasa ciśnienia | CL150 |
| Końcówki do spawania | ASME B16.25 |
| Maksymalne ciśnienie | 285PSI |
| Standardy projektowania i produkcji | ASME B16.34 |
| Testowanie i kontrola | API598 |
| Wartości ciśnienia i temperatury | ASME B16.34 |
| Zakres temperatur | -25 ℃ ~ 150 ℃ |
| Materiał korpusu | ASTM A351 CF8M (316) |
| Materiał piłki | ASTM A182 F316 |
| Materiał łodygi | ASTM A182 F316 |
| Materiał siedziska | RPTFE(PTFE+15% fv) |
| Opcje | Inne materiały dostępne są na zamówienie. |

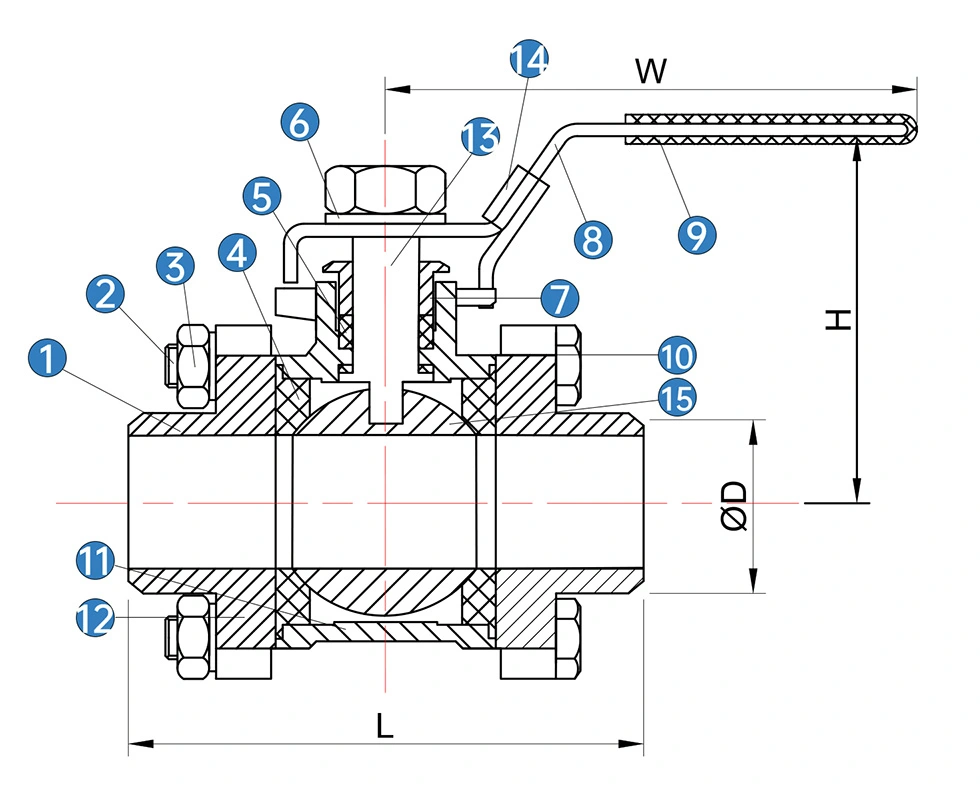

| NIE | Nazwa | Materiał (*nie dotyczy) | Materiał (*nie dotyczy) |
| 1 | Czapka | SS 316 | SS 304 |
| 2 | Śruba | SS 304 | SS 304 |
| 3 | Nakrętka | SS 304 | SS 304 |
| 4 | Siedzisko kulowe | PTFE | PTFE |
| 5 | Pakowanie łodyg | PTFE | PTFE |
| 6 | Podkładka sprężysta | SS 304 | SS 304 |
| 7 | Gruczoł | SS 316 | SS 304 |
| 8 | Uchwyt | SS | SS |
| 9 | Uchwyt rękawa | PCV | PCV |
| 10 | Śruba | SS 304 | SS 304 |
| 11 | Ciało | SS 316 | SS 304 |
| 12 | Podkładka sprężysta | SS 304 | SS 304 |
| 13 | Trzon | SS316 | SS 304 |
| 14 | Zatrzask uchwytu | SS304 | SS 304 |
| 15 | Piłka | SS316 | SS 304 |
* N: Końcówki gwintu zgodne z ANSI B 2.1 NPT
* B: Końcówki gwintu zgodne z BS21 BSP
| ROZMIAR | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Kontrola jakości
1. Weryfikacja surowca
Aby zapewnić, skład chemiczny i właściwości mechaniczne surowców ze stali nierdzewnej są przeprowadzane zgodna z normami odporność na korozję i wytrzymałość na ciśnienie.
2. Kontrola wymiarowa końca spoiny
Aby zagwarantować, ścisła kontrola grubości ścianki końca spoiny, wymiarów skosu, współosiowości i ogólnych tolerancji precyzyjne i niezawodne dopasowanie spawalnicze do rurociągów na budowie.
3. Test hydrostatyczny i uszczelniający
Każdy zawór przechodzi próbę hydrostatyczną płaszcza i próbę szczelności gniazda pod ciśnieniem znamionowym w celu sprawdzenia odporności na ciśnienie i zerową wydajność, eliminując potencjalne ukryte ryzyko.
4. Końcowa kontrola produktu gotowego
Pełna kontrola wyglądu, czystości i integralności montażu przed zapakowaniem, aby zapewnić dostawę bez wad każdy zawór.
Opakowanie
Wszystkie 3-częściowe zawory kulowe ze stali nierdzewnej z końcówkami spawanymi doczołowo przyjmują znormalizowane dwuwarstwowe opakowania eksportowe dla bezpiecznego transportu międzynarodowego na duże odległości transport. Każdy zawór jest indywidualnie pakowany w pogrubiony karton z tektury falistej z wyściółką odporną na wstrząsy, aby tego uniknąć zadrapania i uszkodzenia kolizyjne. W zewnętrznym opakowaniu wysyłkowym zastosowano wytrzymałe skrzynki ze sklejki o doskonałej kompresji, odporność na upadki i wilgoć, w pełni dostosowując się do transportu morskiego i lądowego, zapewniając nienaruszoną dostawę na całym świecie.
